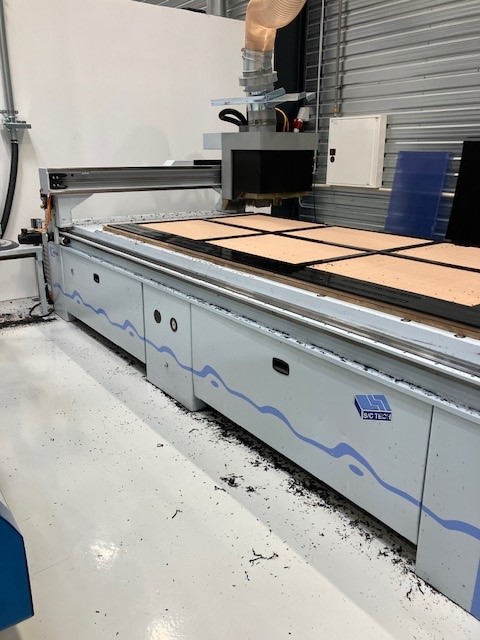

Nesting CNC Bearbeitungszentrum Weeke Optimat

Nesting CNC Bearbeitungszentrum
Fabrikat: Weeke

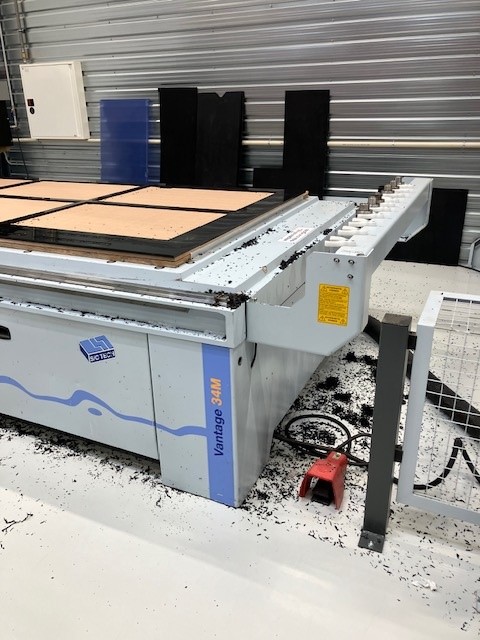

Typ: Optimat BHP Vantage 34M
Baujahr: 2008



Technische Daten:

Grundmaschine
- Maschinengrundrahmen in stabiler Fahrportal-Ausführung
- Fahrportal in X-Richtung verfahrbar
- Quersupport in Y- und Z-Richtung verfahrbar
- Direkte Absaugung am Bohrgetriebe und der Frässpindel sowie separater Absauganschluss für die Absauganlage (bauseits)

Führungssystem und Antriebstechnik
- staubgeschütztes Linearführungssystem
- Doppelter Zahnstangenantrieb in X-Richtung sowie Kugelumlaufspindel in Y- und Z-Richtung
Verfahrwege der Achsen:
X =  3.780 mm
Y =  1.951 mm
Z =  155 mm

- Digitales Antriebssystem in X-, Y- und Z-Richtung (Sercos)
- Geschwindigkeit der Achsen:
Vektorgeschwindigkeit:
X/Y =  96 m/min
Z =  25 m/min

bestehend aus:
- wartungsfreie Motoren mit hoch auflösenden optischen Gebern garantieren hohe Genauigkeit
- digitale Antriebsregler garantieren hohe Zuverlässigkeit
- Lichtwellenleiter schützen vor Störfaktoren
- Automatische Zentralschmierung der zwei Zahnstangen in X-Richtung

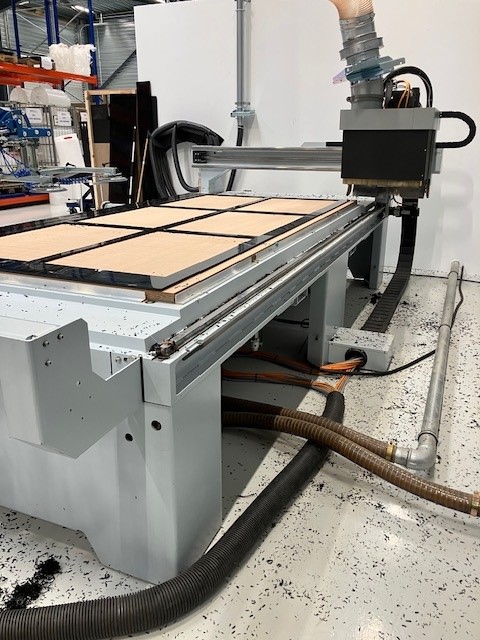

Matrix-Tisch 10'/5', 3100 X 1550 mm

Das Arbeitsfeld kann mit allen Bearbeitungsaggregaten, ohne Einschränkung, überfahren werden. System MATRIX mit Nuten im Raster
zur Aufnahme von Schablonen, Vakuumsaugern und Werkstücken. Nuten geeignet zum Einlegen einer Gummidichtschnur. Unterschiedlichste
Vakuumsauger typen stehen optional zur Verfügung

Bestehend aus:
- 7 pneumatisch absenkbare Werkstückanschläge inklusive elektr. Endlagenabfrage
- Vakuumsystem zum Spannen der Werkstücke auf dem gesamten Arbeitstisch

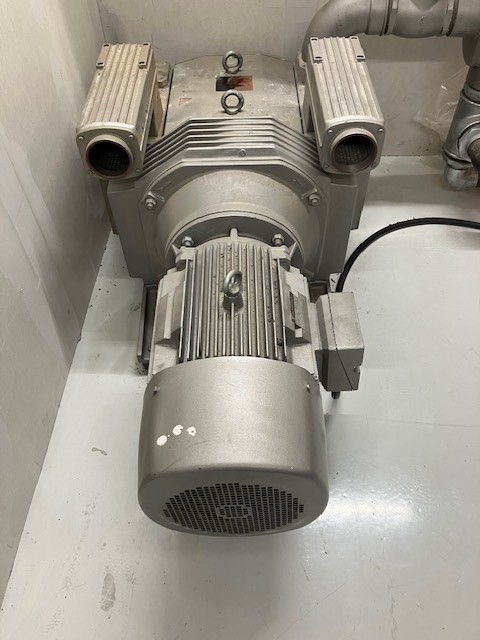

- Vakuumsystem 500/600 m3/h, 50/60 Hz
- 12 Meter Gummidichtschnur
Arbeitstischlänge: 3100 mm
Arbeitstischbreite: 1550 mm
Werkstückdicke: max. 80 mm
Eine automatische Überprüfung der Werkzeuglänge entscheidet ob beim Bohrvorgang das Fräswerkzeug automatisch magaziniert werden muss.

Konfiguration
V7, F1-HSK63-9 KW, W8 SEITLICH

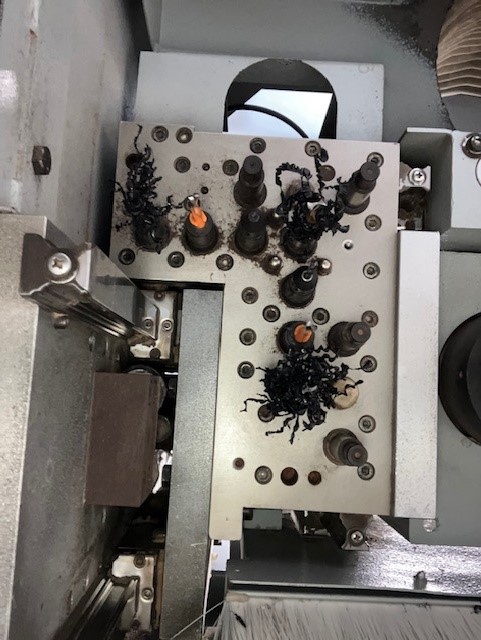

V7 HIGH SPEED 7500 Vertikales Bohraggregat mit 7 Bohrspindeln (einzeln ansteuerbar mit variablem Drehzahlbereich).

Vorlegehub
- Z-Richtung: 60 mm
- Bohrtiefe: max. 38 mm (bis 55 mm jedoch mit Spezialbohrer)
- Drehrichtung: rechts/links
- Drehzahl: 1.500 - 7.500 1/min, frequenzgeregelt
- Antrieb: 2,7 kW
- Bohreraufnahme: d = 10 mm
- Bohrergesamtlänge: 70 mm
- Bohrerdurchmesser: max. 35 mm
- Spindelabstand: 32 mm
- Spindeltyp: einzeln ansteuerbar

F1-HSK63-9 KW
Automatische Werkzeugwechselspindel in Kombination mit seitlichem Werkzeugwechselmagazin.

- Werkzeugaufnahme: HSK63
- Werkzeugeinzug: automatisch
- Drehrichtung: rechts/links
- Drehzahl: 1.250 - 24.000 1/min stufenlosprogrammierbar
- Antrieb: frequenzgeregelter Drehstrommotor
- max. Leistung am Werkzeug: bis 7,5 / 9 kW im Dauer-/ Aussetzbetrieb (S1/S6-50 %)
- Spindelschmierung: Fett dauergeschmiert
- Kühlung: Luft
- Absaugung: zentral

Blasdüse
In der Absaughaube wird eine Blasdüse integriert, die aktiviert werden kann, wenn der Fräsmotor zum Einsatz kommt.

W8 SEITLICH
- Automatisches Werkzeugwechselmagazin mit 8 Plätzen.
- Anordnung: seitlich rechts am Maschinenständer
- Werkzeugaufnahme: HSK63
- Magazinplätze: 8 Werkzeugplätze
- Werkzeuggewicht:max. 5 kg Gesamtgewicht inkl. HSK-Aufnahme
- WZ-Durchmesser: max. 135 mm bei Vollbelegung (8 Fräswerkzeuge)
- Werkzeugwechselzeit: ca. 10 bis 14 sek.
- Werkzeugmagazinierung: über integrierten Pick-Up Platz im Wechsler

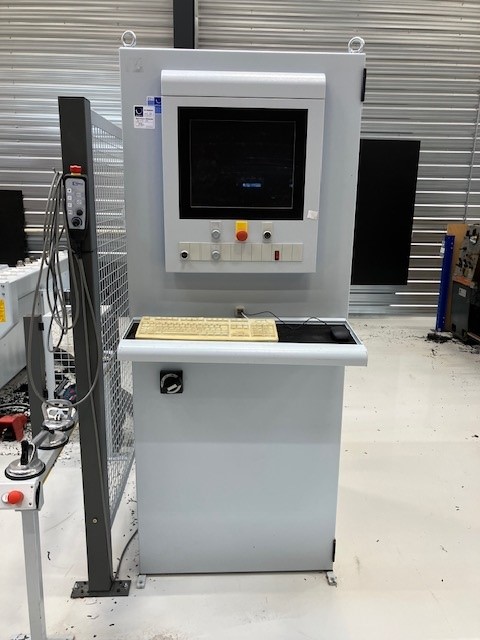

power control PC85T
Modernes Steuerungssystem basierend auf Windows-PC

Hardware:
- SPS Steuerung nach internationaler Norm IEC 61131
- Betriebssystem Windows XP (US) embedded
- PC mit mindestens 2 GHz und 512 MByte RAM
- TFT-Flachbildschirm 17 Zoll
- 1 Festplatte mindestens 40 GByte
- 3 1/2 Zoll Diskettenlaufwerk
- CD-RW-Laufwerk zum Lesen und Beschreiben von CD`s geeignet (keine Staubschutzgarantie)
- USB Anschluss am Bedienfeld
- digitale Antriebstechnik über Lichtwellenleiter
- dezentrales, digitales Feldbussystem
- EtherNet Anschluss 10/100 MBIT RJ45 (ohne Switch)
- Bereitstellung Teleservice (Modem) Umfasst die generelle Bereitstellung der Teleservice-Fähigkeit einer Maschine inkl. entsprechendem Modem sowie die kostenlose
Nutzung von Teleserviceleistungen innerhalb der Garantiezeit. Nach der Garantiezeit ist für die Nutzung der Teleserviceleistung ein entsprechender Teleservicevertrag abzuschließen.
- USV (Unterbrechungsfreie Stromversorgung) schützt den Computer vor Schäden bei einer Netzstörung, bei Überlast und Kurzschluss. Bei Netzstörung wird der Computer nach einer
Minute kontrolliert heruntergefahren und somit Datenverlust vermieden.
- Bedienterminal mit Potentiometer und Notausschalter.

Software:
- PC85T CNC-Kern mit:
- Bahnsteuerung in allen Achsen und parallele Abläufe durch Mehrkanaltechnik
- Look-Ahead-Funktion für optimale Geschwindigkeiten an den Übergängen
- dynamische Vorsteuerung für genaueste Konturtreue

- PC85T Softwarepaket mit grafischen Bedienprogrammen:
- woodWOP zum grafischen, dialogorientierten Erstellen von CNC-Programmen
- grafische Werkzeugdatenbank
- Produktionslistenverwaltung
- CNC-Bedienung
- grafische Darstellung der Belegplätze
- Fehlermeldung im Klartext
- Schuler MDE Basic zur Maschinendatenerfassung
- Softwarefunktion: Schieben eines Programmes
Mit dieser Softwareerweiterung können woodWOP-Programme in der Platzbelegung anders gespiegelt werden, als dies für den Zielplatz vorgegeben ist
- Softwarefunktion: Arbeitstischoptimierung
Das Arbeitstischoptimierungsprogramm kann die aufgespannten Werkstücke (mit gleicher Werkstückdicke) zu einem gesamten
Programm zusammenfassen und optimieren. Werkzeugwechsel können somit minimiert werden.
- 3D NC-SIMULATION UND ZEITBERECHNUNG (1 Lizenz)
- Grafische Simulation des CNC-Programms in 3D
- Zeit Berechnung mit einer Genauigkeit von +/- 10%
- Anzeige von Fehlermeldungen
- Anzeige und Überprüfung der Positionen der Vakuumsauger
Hinweis: Nicht bei motorisch verfahrbaren Konsolen
- Simuliert alle Bearbeitungen in X/Y/Z und eingeschränkt C-Achse (falls vorhanden)
- Kopierschutz: Lizenzserver

- Softwarepaket für externen PC:
- woodWOP zum grafischen, dialogorientierten Erstellen von CNC-Programmen
- DXF-Postprozessor Basic zur Anbindung von2D-CAD-Programmen an woodWOP
- Import von 2D-DXF-Dateien
- Konvertierung erfolgt nach festgelegten Profilen (Regeln)
- Anzeige der Geometrie, Layer und Zeichnungselemente
- Erzeugung des woodWOP-Programms
- 3D woodDesign Software mit moderner 3D Oberfläche für die interaktive Gestaltung von Korpusmöbeln mit Ausgabe von woodWOP-Programmen mit
Komponenten für die einzelnen Bearbeitungsgänge, die nacheinander abgearbeitet werden
- woodNest Basic Software zum Schachteln von woodWOP-Programmen
- manuelles Positionieren und Drehen von Werkstücken mit der Maus
- optische Abstandskontrolle
- woodWOP Mosaic Software zur woodWOP-Dateiverwaltung mit grafischer Vorschau
- mit dieser Software können woodWOP-Dateien und ganze Verzeichnisse grafisch verwaltet werden
- mit drag and drop können auch Programme geladen bzw. hinzugefügt werden
- woodType Software zum Erzeugen von Fräsprogrammen für Schriftzüge und Texte in alle verfügbaren Windows-True-Type-Schriftarten
- Nur lauffähig unter Windows NT4, W2K bzw. XP

CE Sicherheits- und Schutzeinrichtung

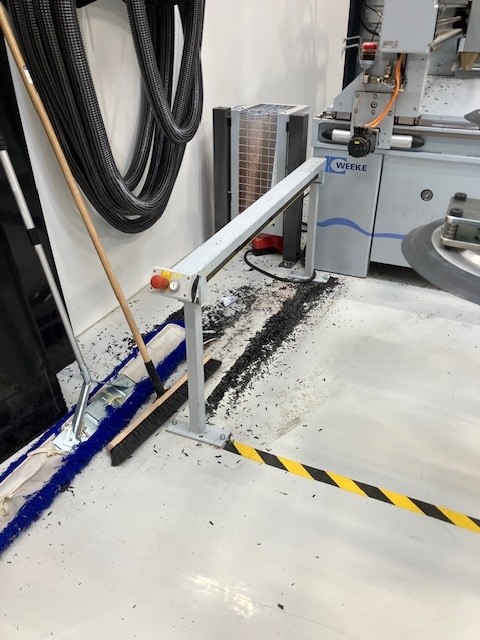

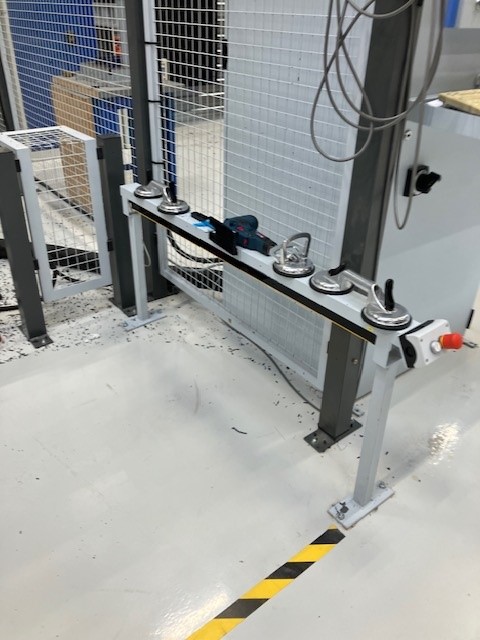

- Schutzgitter im seitlichen und hinteren Bereich mit Sicherheitstür
- CE Sicherheits-Lichtgitter im vorderen Bereich für Einfeld-Belegung



Hinweis:
Die technischen Daten und Beschreibungen sind Abschrift der damaligen Auftragsbestätigung. Daten dienen zur Information und sind nicht verbindlich.
