Kappsäge Tigerstop

Kappsäge
Fabrikat: Tigerstop
Typ: UKA 600
Baujahr: 2015

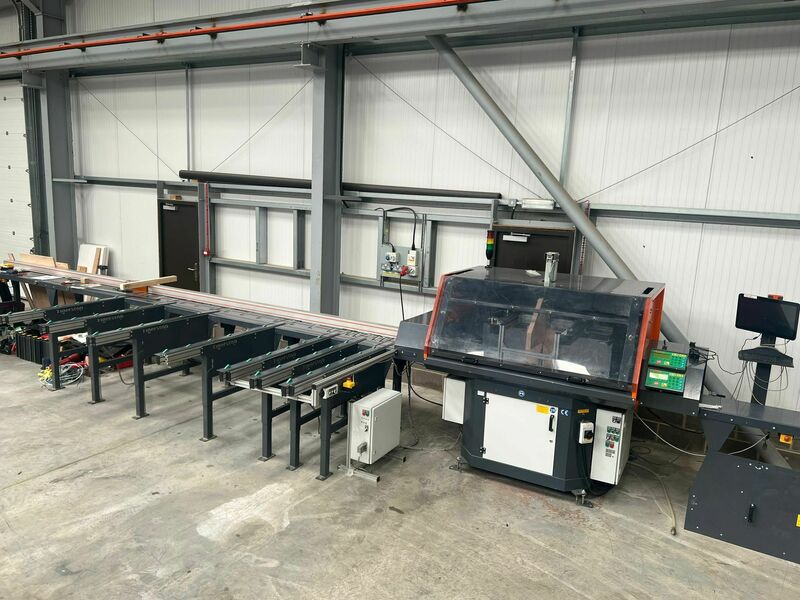

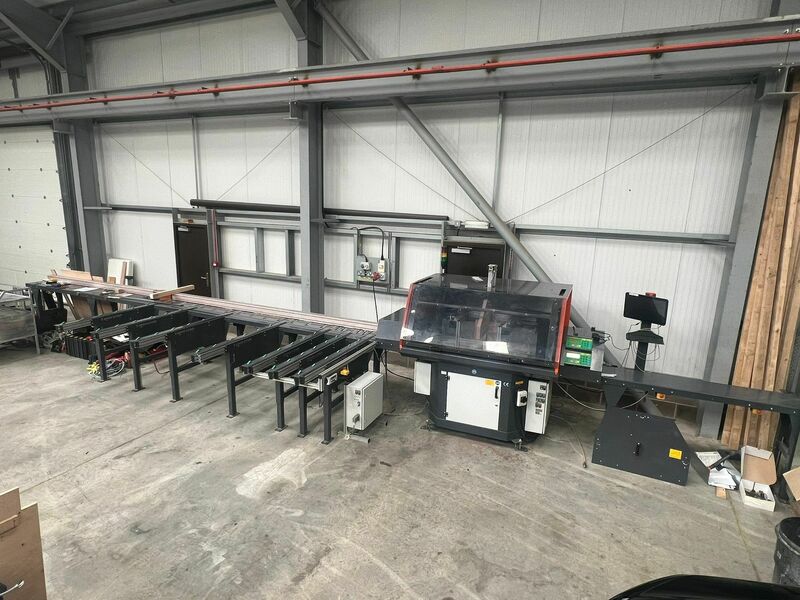

Tiger UKA 600 Kappanlage bestehend aus :

Tiger Stop 7.5 Automatischer Vorschub und Stopper
Gesamtlänge : 7,95 Meter
Arbeitslänge : 7,35 Meter
Netto-Arbeitslänge (automatische Säge) :  6 Meter
Spannung : 220 Volt 50 Hz
Motorleistung : 0,45 Kw
Vorschubgeschwindigkeit : maximal 40 m/min  (Abhängig von der Belastung)
Genauigkeit :  +/- 0,4 mm als Schieber.


Zuführtisch für TigerStop 6.8
Gesamtlänge : 7,4 Meter
Tischbreite : 325 mm

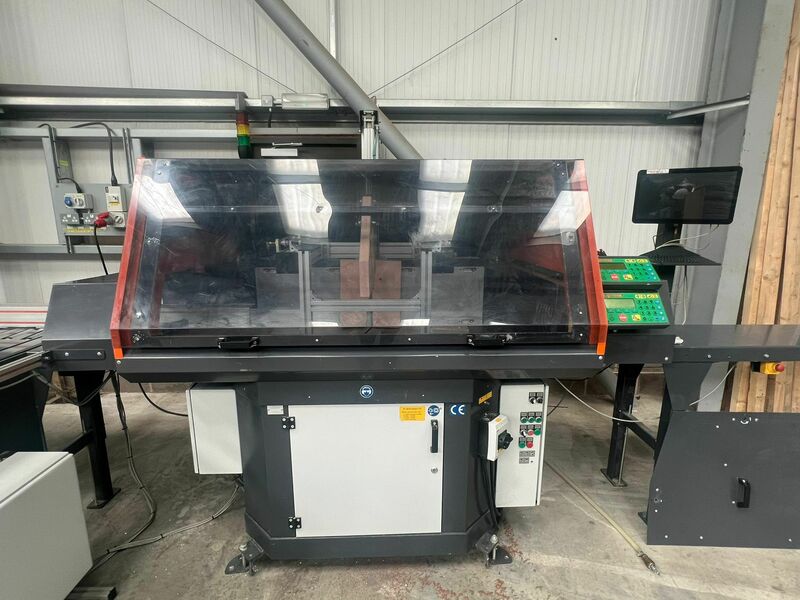

Aufwärtshub-Winkelablängsäge Modell UKA 600 mit pneumatischem Hub und Spannvorrichtung
Sägeaggregat montiert auf Drehtisch mit Durchmesser :  980 mm
Durchmesser des Sägeblattes:  600 mm
Schnittleistung :  165 x 240 mm 90 Grad
Maximale Schnitthöhe :  165 mm am Fence und 175 mm Durchmesser
(bei 90 Grad) für Rundmaterial
Schneidewinkel :  30 - 90 - 30 Grad
45 - 90 - 45 Grad mit automatischer Funktion
Motorleistung :  5,5 Kw
Spannung :  400 Volt 50 Hz
Arbeitshöhe :  920 mm

Die Maschine wird per Druckknopf für den halbautomatischen Betrieb oder vollautomatisch für 90-Grad-Winkel durch den TigerStop gesteuert.    Der Drehtisch wird durch einen Tigerstop Servoantrieb TigerDrive gesteuert


Auslauf-/Einlauftisch mit Seitenschutz
Länge :  3,7 Meter
Breite :  325 mm

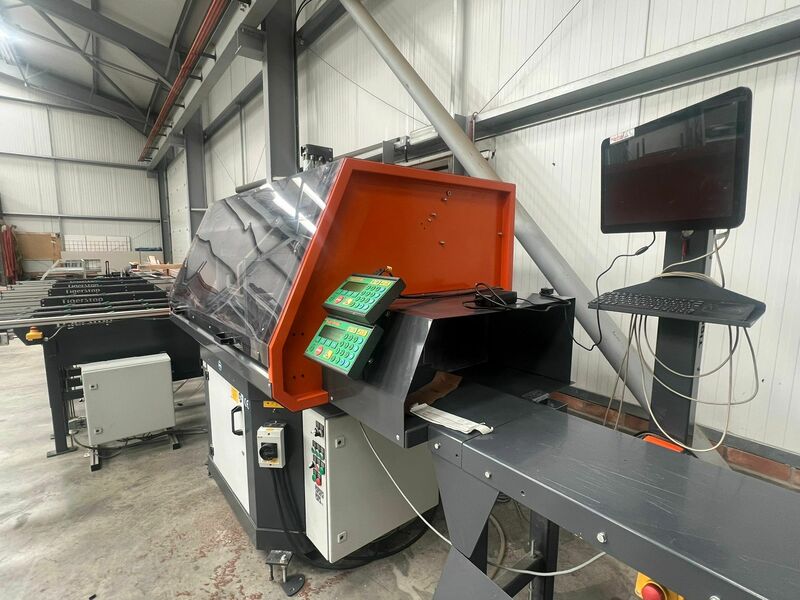

PC Steuerung mit Beamworks Programm, Computer mit Touch Panel und Computerschrank Zuschnittliste Downloadmöglichkeit für csv-Datei.

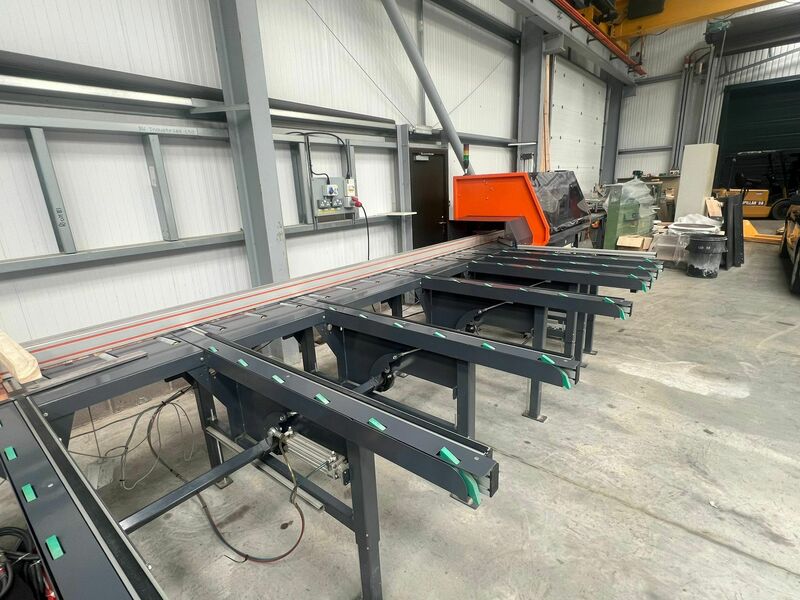

Erweiterung mit 6-Strang-Flipper-Ladevorrichtung
Zum automatischen Laden von Material mit einer Länge von 500 - 6000 mm.  Kürzere Stücke können direkt auf den Einlauftisch gelegt werden


Ladeeinrichtung bestehend aus :
6 Flipperbalken mit Tischen einschließlich der 2 Aluminiumprofile 80 x 40 mm pro Balken, den Flippern, dem Verbindungsrohr, 1 Pneumatikzylinder mit 24-Volt-Ventil.  Die Nettoladelänge beträgt ca. 1,38 m.
1 zusätzlicher Stützstrang ohne Flipper an der Außenseite des Laders
2 extra Zylindersatz für die Ladevorrichtung


Kompletter elektrischer Steuerschrank mit PLC, Stromversorgung,
Not-Aus Sicherheitsrelais, komplette Verkabelung etc.
(Inklusive zusätzlicher elektrischer Verkabelung für die Sicherheitszauntür)

Etikettendrucker Paket für Beamworks

Sicherheitszaun an der Rückseite der Maschine nur an der Einlaufseite Inklusive Eingangstür mit Sicherheitsschloss
Und zusätzliche Schutzvorrichtung an der Vorderseite, um das Eindringen zwischen die Ladestränge zu verhindern.

Produktlängenmessung mit Sensor in der Schutzhaube, gesteuert von der Tigerstop-Steuerung.

Die Längenmessung und das Herunterladen mit Tigerlink funktioniert nur bei 90 Grad Schnitten

Tigerlink Download Software für das Herunterladen einer csv Datei (Schnittliste)


Hinweis:
Die technischen Daten und Beschreibungen sind Abschrift der damaligen Auftragsbestätigung. Daten dienen zur Information und sind nicht verbindlich.
