Granulatversorgung G-Trans 25 ADOLPH

Granulatversorgung
Fabrikat: ADOLPH
Typ: G-Trans 25

für kontinuierliche Granulatzufuhr bei Kantenanleimmaschinen

Technische Daten:

Anlage für eine Maschinenstraße mit
4 Vorschmelzern (Standard)

Pos.1.1

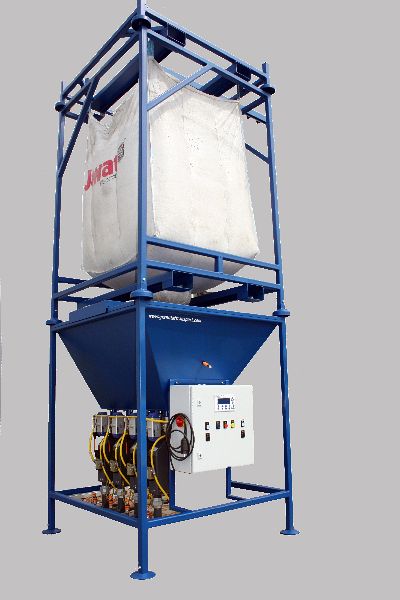

1 Grundeinheit für Sackentleerung G-Trans® 25

Portal für Big-Bags mit hängender Entleerung:

Solides Stahlgestell aus 40 mm Vierkant- Rohrprofil,
verwindungssteife Schweißkonstruktion, Standbeine
mit Fußplatte für Dübelverankerung.

Solide Stahl-Schweißkonstruktion aus
Vierkant- Rohrprofil, mit Staplerösen, 4 Haken und
konischen Führungsbolzen zum einfachen Aufsetzen
auf das Portal.
Ausreichende Stabilität für 1.500 kg Gewicht.
Auflagefläche mit Stützstreben und Stapelecken.
Materialbehälter aus pulverlackiertem Stahlblech,
mit Konus für rieselfähige Schüttgüter.

Einfüllstutzen Durchmesser 300 mm.

Einfüllöffnung 350 x 350 mm mit Schiebedeckel.

5/8 Anschlüsse für Granulattransport NW 25
Stapelgestell für Big-Bag -Transport einschl.
ein Ladegeschirr


Pos.1.2

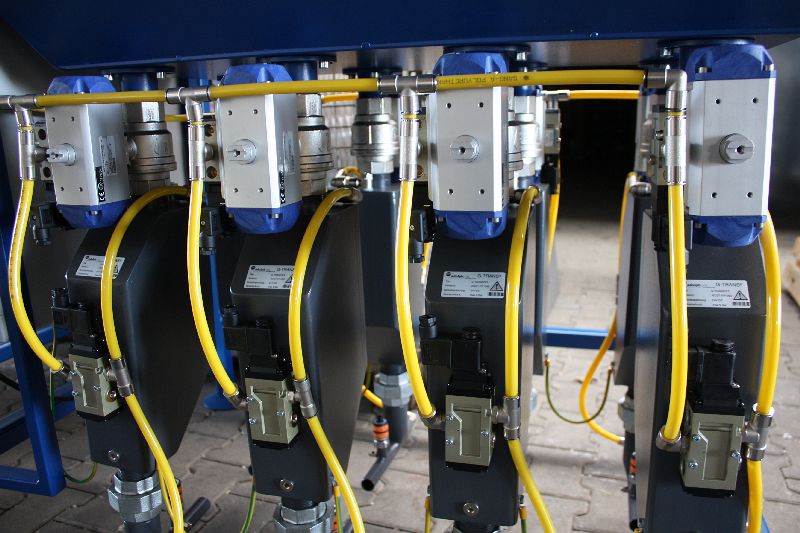

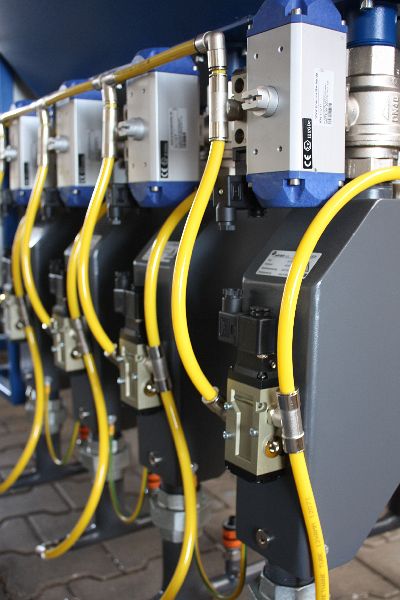

4 Förderpumpen G-Trans® 25

Bestehend aus:

Leistungsfähiger Druckförderer für raue industrielle
Anwendungen entwickelt für die Förderung von
Materialien über längere vertikale und horizontale
Strecken.

Technische Daten:

Druckluftanschluss: 3/8“
Luftverbrauch bei 5,5 bar  733 l/min
Saugseite: 25 mm
Druckseite: 25 mm
Druck: 0,89 bar

Elektro-pneumatisch betätigter Kugelhahn
1 1/2“ mit 5/2“ Wegeventil
Betriebsdruck: 2,5 bis 10 bar
Betätigung: elektro-pneumatisch
Funktionen: 5/2
Einbaulage: beliebig
Umgebungstemperatur: -20 bis 80°C


Pos.1.3

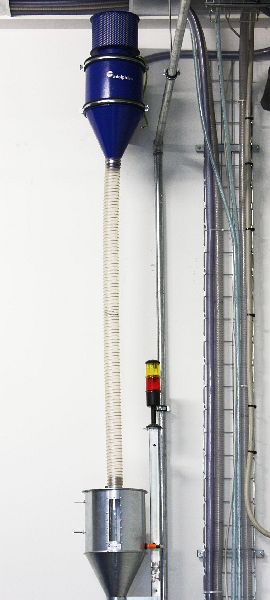

4 Materialabscheider GT 250

Zyklonabscheider mit Deckel und Tangentialeinlass
NW 25/32, geeignet für die Abscheidung von Staub
und Granulaten. Feinfilter für Reststäube
einschl. Fallrohr.

Tauch- Schieberohr 100/200 mit Füllstandsensor
zur automatischen Befüllung.

Technische Daten:

Durchmesser: 250 mm
Höhe: 320 mm


Pos.1.4
4 Einfüllstutzen mit Füllstandsensor

Mit Anschlussflansch für den Deckel des
Vorschmelzers einschl. eines Sensors zur
Füllstandüberwachung (Anforderung) des Granulates.


Pos.1.5

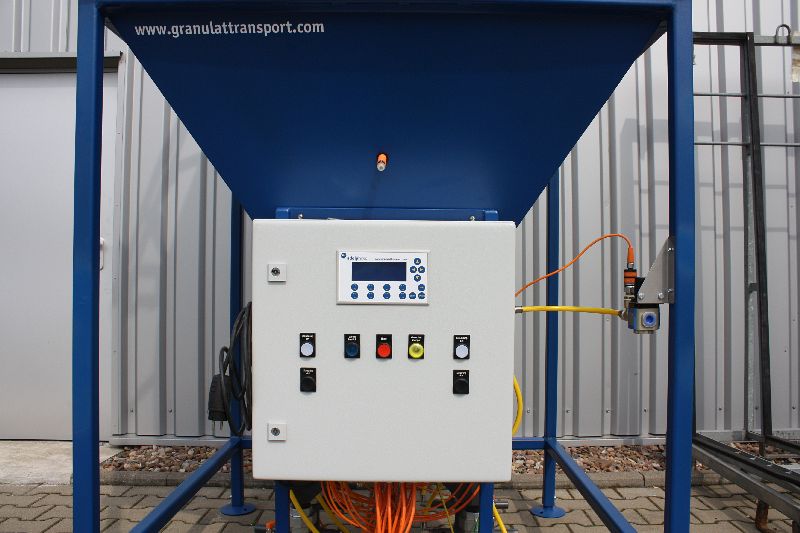

1 Steuerschrank

Zur Steuerung der einzelnen G- Trans Pumpen mit
folgender Funktion:

Komplettgerät mit Klartextanzeige zum Steuern,
Bedienen, Beobachten und Auswerten von
Signalanforderungen zum Einschalten der einzelnen
Anlagen über eine Zeitsteuerung mit
Impulsschaltung der Förderpumpen.

Steuerung mittels Siemens S7

Füllstandüberwachung der Sackentleerung.

Füllstandüberwachung an den Vorratsbehältern an
der Maschine.

Drucküberwachung der einzelnen Förderleitungen.


Pos.1.6
200 Meter Transport- und Steuerleitungen

Vom Ausblasstutzen der Pumpe bis an den Stutzen
der Materialabscheider

Bestehend aus:

200 lm Vakuumschlauch G- Trans 25 mit
Federstahl-Spirale zur Ableitung statischer
Aufladung einschl. Steuerleitung für
Anforderung, Verbinder, Adapter sowie
Dichtungs- und Befestigungsmaterialien.

Erforderliche Kabeltrassen sind bauseitig zu
erstellen.


Pos.2.
1 Montage
Die Montagekosten werden nach Aufwand, per Nachweis
abgerechnet.

Kundenseitige Leistungen/Beistellung
Einholung von behördlichen und sonstigen
Genehmigungen; Kran-, Hebezeuge- und Gerüststellung
sofern erforderlich; Hilfskräfte falls erforderlich;
Erstellung von erforderlichen Fundament- und
Bühnenkonstruktionen; Stemm- und Maurerarbeiten;
Vorbereiten der Montageflächen; Gestellung von
Wasser und Strom; Elektro-Installation;
Stromzuführungen und Verschlauchungen vom
Schaltschrank zu den einzelnen Verbrauchsstellen,
einschließlich Kabel- und Installationsmaterial;
Beleuchtung und Blitzschutz der Anlage

Wir übernehmen keine Haftung für Nebengewerke,
die nicht zu unseren Leistungen gehören.
