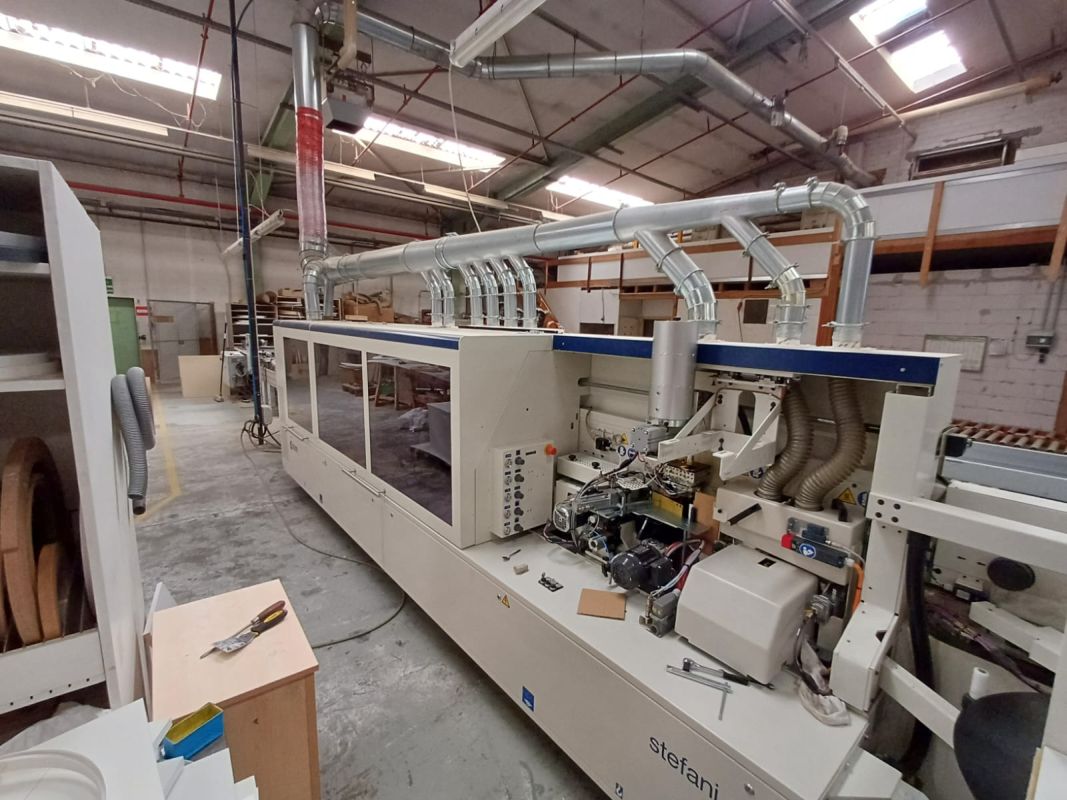

Industrielle autom. Kantenanleimmaschine

gebr. industrielle autom. Kantenanleimmaschine
Fabrikat: SCM
Typ: Stefani MD RM

Baujahr: 2022

Allgemeine Merkmale:
- Einstellbare Vorschubgeschwindigkeit Kette: 10-22 m/min
- Stärke der Streifenkante: 0,3-15 mm
- Stärke der Rollenkante: 0,3-3 mm
- Max. Vorschubsgeschwindigkeit mit Massivholzkanten > 6 mm: 12 m/min
- Max. Rollenwaren Durchmesser: 780 mm

Arbeitsaggregate:
Vorfräsaggregat "RT-E"
- Das Aggregat zum Vorfräsen der Plattenkante; dadurch ergibt sich eine optimale Leimauftragfläche und eine perfekte Verbindungslinie.
- zwei zeitgesteuerte Hochfrequenzmotoren um Ausrisse zu vermeiden.
- Motorleistung (je): 2,2 kW
- Fräserdrehzahl: 9.000 U/min

Leimaggregat "VC-S4.1/QMS-P"
- Für das automatische Anleimen von Rollen- und Streifenkanten mit Schmelzkleber auf geraden Platten.

SGP Leimbehälter
- Ermöglicht einen schnellen Wechsel von Leimfarbe und Leimtyp.

Vorschmelzer für EVA Leim-QMS-P:
- automatische Leimzufuhr mit erhitztem Leim

2 auswechselbare Vorschubrollen:
- eine Nadelrolle für Massivholz und eine Rändelrolle für Dünn- und Kunststoffkanten.

Andruckrollen:
- erste angetriebene Rolle mit Motorantrieb und Kupplung
- 3 Rollen ohne Antrieb, zwei davon konisch gegeneinander versetzt für eine perfekte Kantenhaftung, und eine zylinderförmig.


Kappaggregat "K/SEL"
- Zum Bündigkappen der überstehenden Kante vorn und hinten (auch für Soft-/ Postforming Platten)
- 2 Hochfrequenzmotoren
- automatische unabhängige Schrägstellung (vorne/hinten) der Sägeblätter 0-15°

- Motorleistung (je): 0,35 kW
- Sägeblattdrehzahl: 12.000 U/min
- Automatischer Sägeblattschwenkbreich: 0°-15°

Für das Bündigfräsen oben und unten:
- 2 Hochfrequenzmotoren
- manuelle Schrägstellung der Motoren

- Motorleistung (je): 1 kW
- Fräserdrehzahl: 12.000 U/min
- Motorschrägstellung: 0-25°


Abrundaggregat "Round SK":
- Ermöglicht das Abrunden von geraden oder geformten Ecken und das Bündigfräsen der oberen/unteren Plattenseite.
- Max. Vorschubgeschwindigkeit 18 m/min beim Eckenabrunden und 22 m/min beim Bündigfräsen.

- Motorleistung: 0,55 kW
- Fräserdrehzahl: 12.000 U/min

Ziehklingenaggregat "RAS/1000"
- Eliminiert von den Kanten die eventuellen Bearbeitungsspuren der vorhergehenden Aggregate.
- Max. Vorschubgeschwindigkeit: 25 m/min

Schwabbelaggregat "SPN":
- Zwei unabhängige Motoren zum Reinigen und Polieren der Kanten


Steuerung "Maestro active edge":
- Maestro active ist die neue Mensch-Maschine Oberfläche Software gemeinsam für alle SCM Technologien.

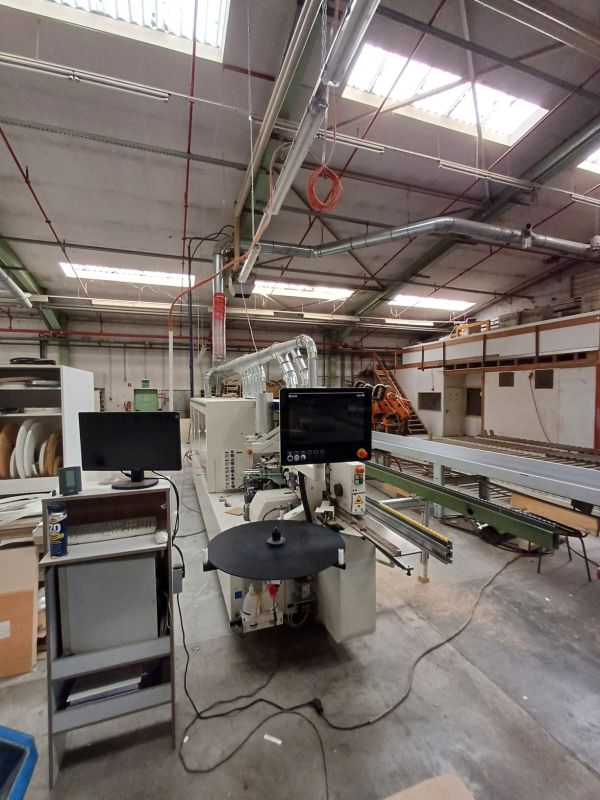

"eye-M" Bedienungskonsole mit integriertem PC:
- Das farbige 21,5" LCD Display im 16:9-Format

Vorbereitung für Barcodeleser

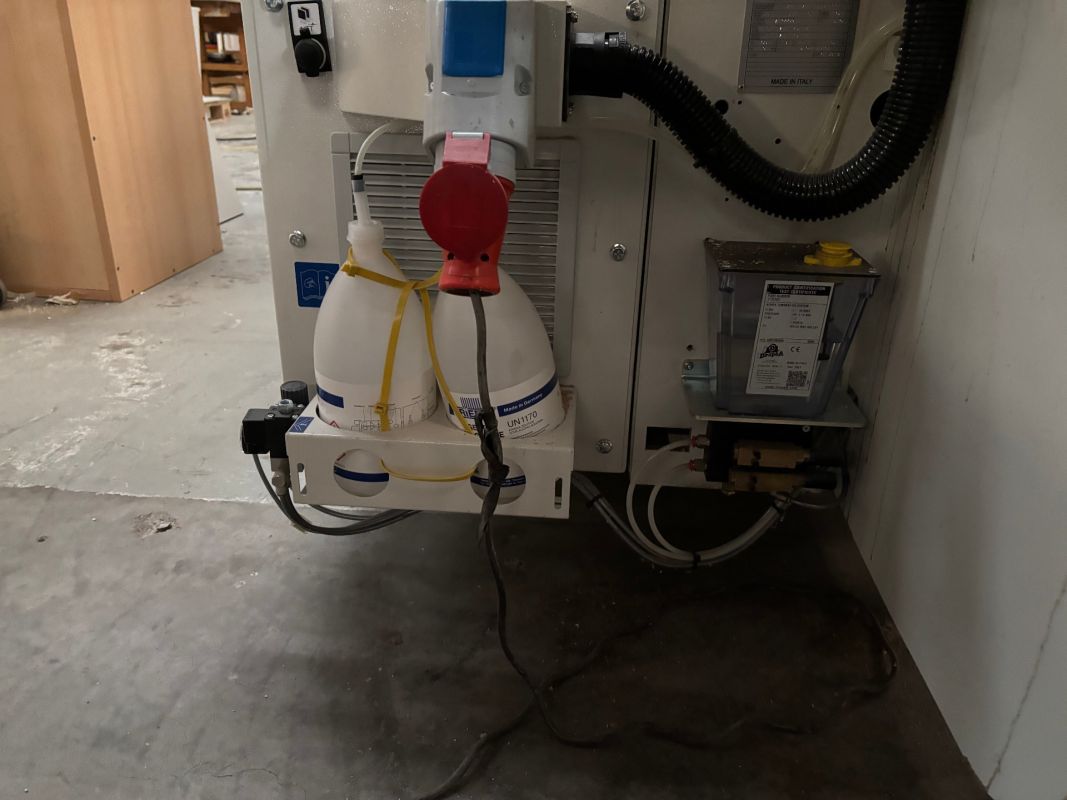

Antihaftmittel Sprühaggregat "AAR"
- Vor dem Fügefräsaggregat angeordnet, verhindert das Anhaften von Leim oben und unten am Werkstück und erleichtert die Säuberung. Komplett mit 2 Sprühern und einem Vorratsbehälter.

Sprühgerät zur Endbearbeitung der Kante:
- vor der Flächenziehklinge und / oder dem Bürstenaggregat positioniert, ermöglicht bessere Plattenreinigung und polieren der aufgetragenen Kante.

Oberdruck mit Riemen

Beschickungshilfe für schmale Werkstücke

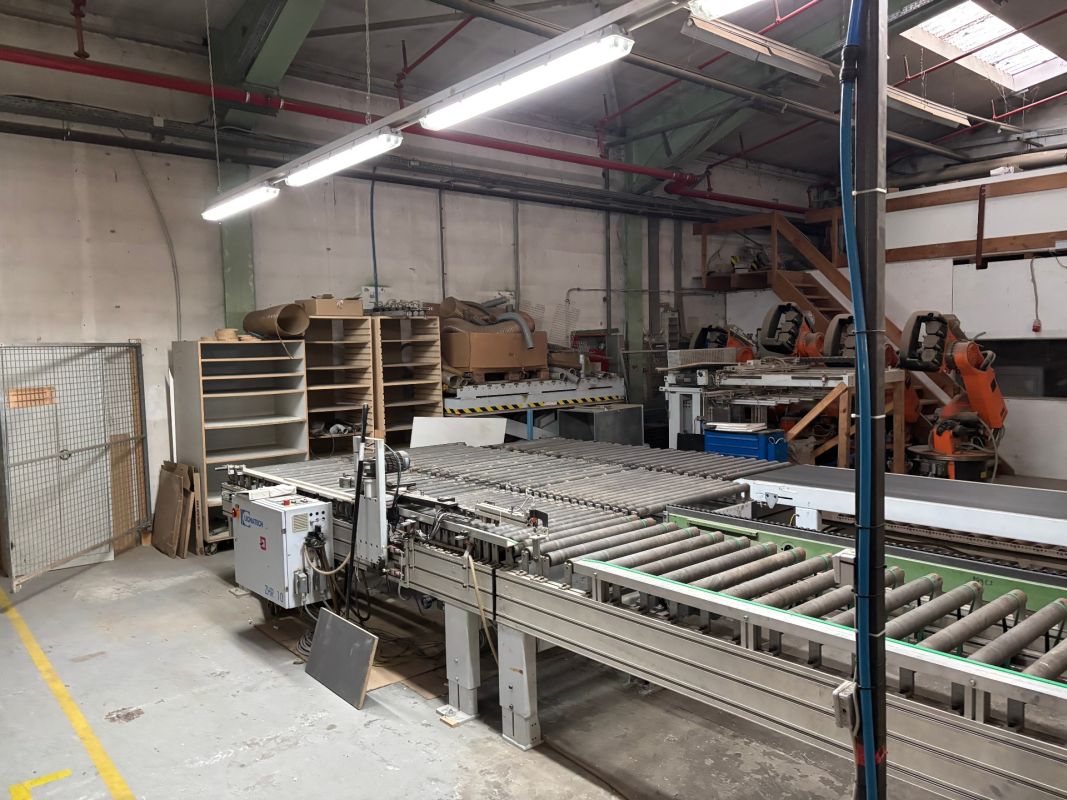

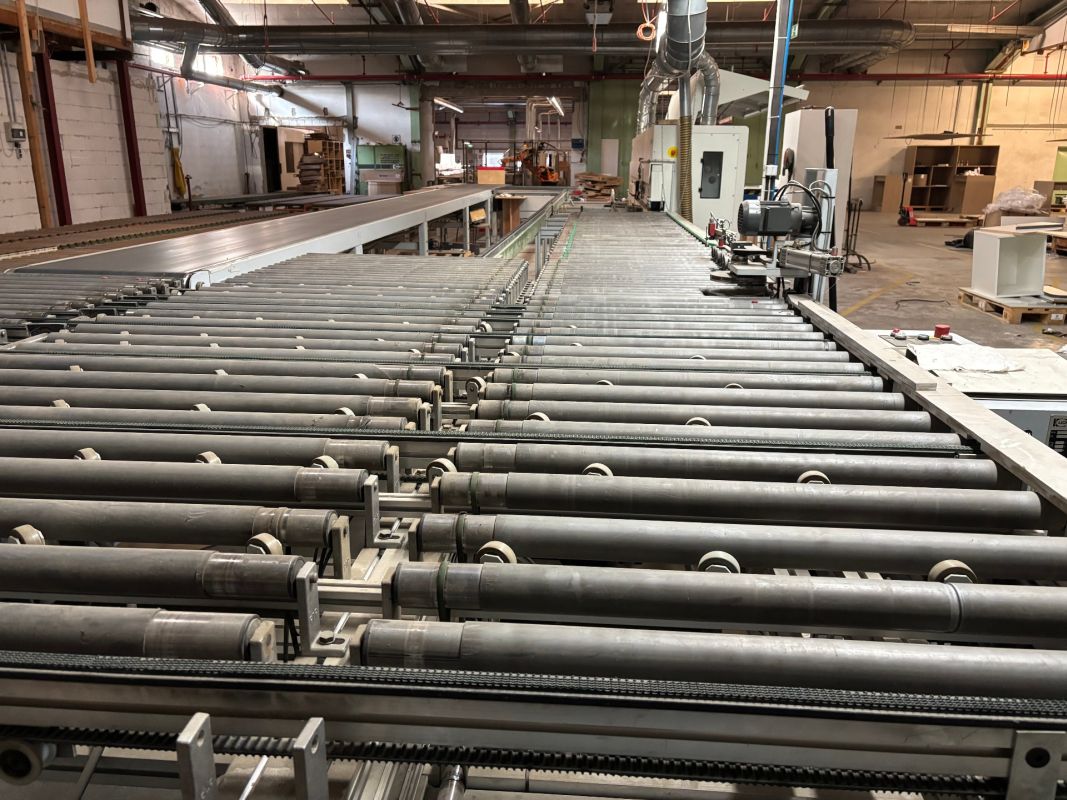

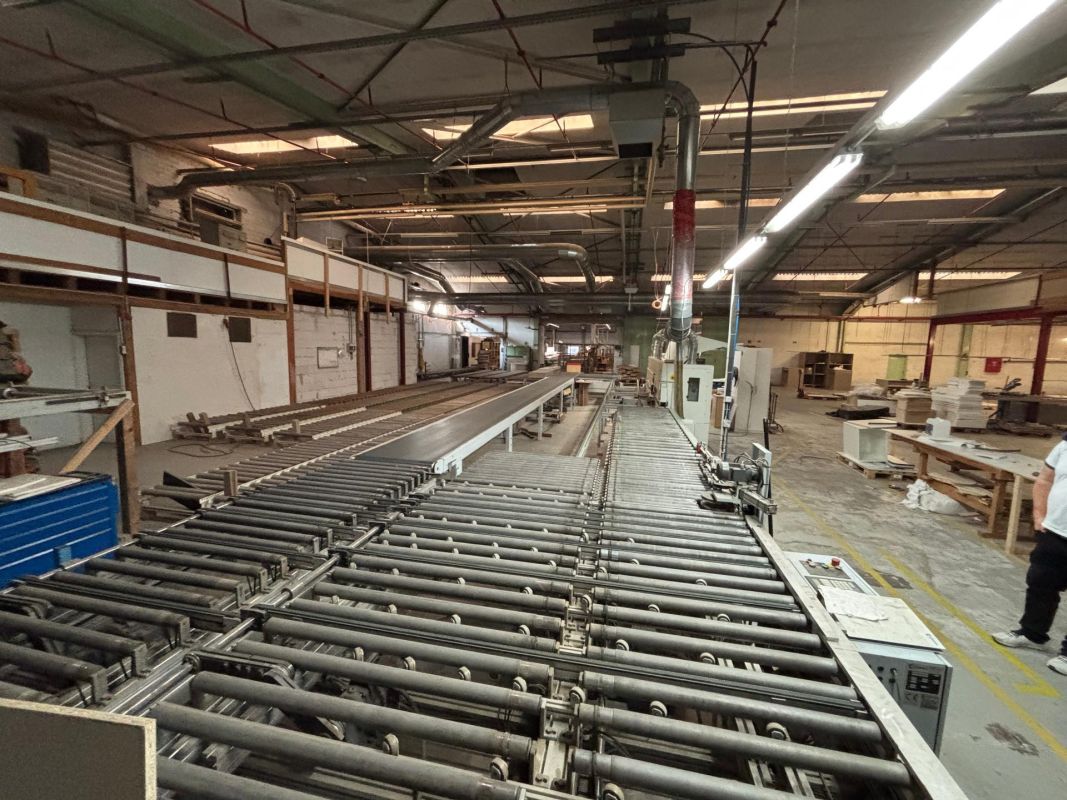

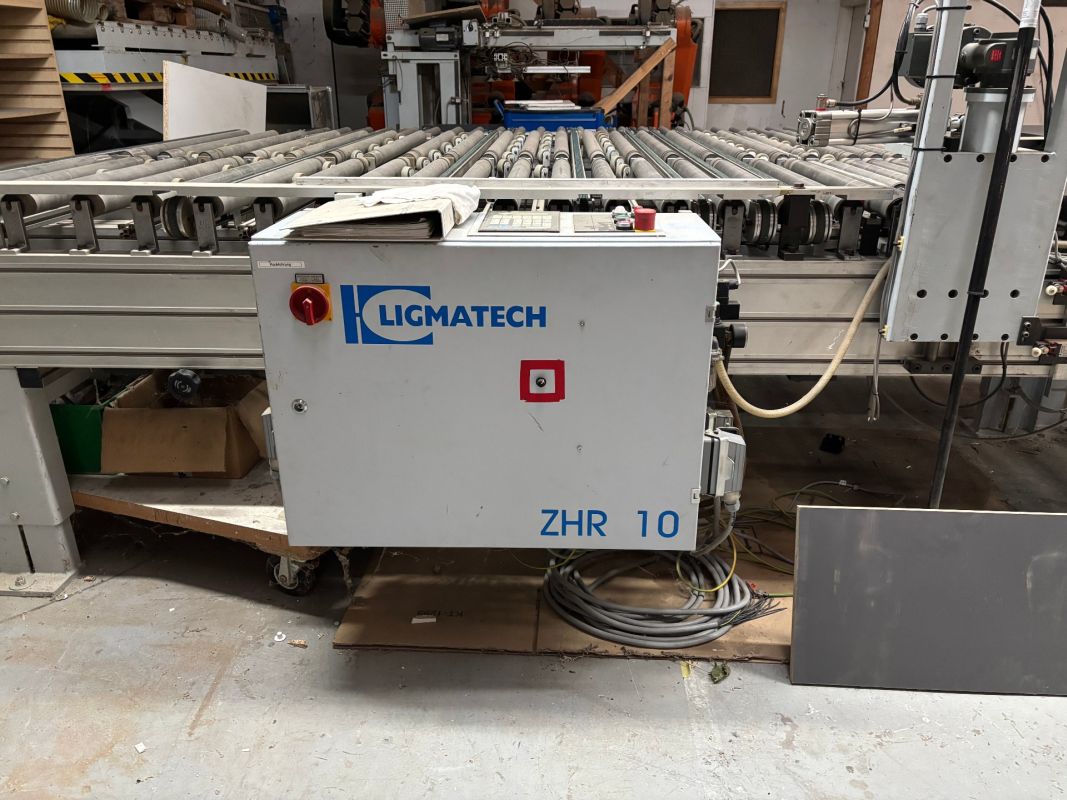

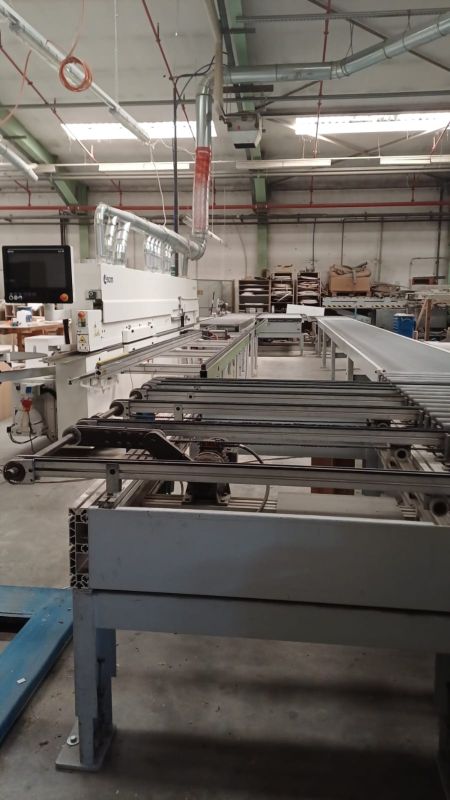

Vorbereitung für Werkstückrückführung "fastback 21-25"

Motoren mit Leistung 4 kW anstatt 2,2 kW
- Motoren mit Leistung 4 kW anstatt 2,2 kW für RT/E Vorfräsaggregat


"SGP" Leimbehälter mit NC Dosierung anstatt des standard Behälters
- Ermöglicht die automatische Einstellung der Dosierung je nach Leim-/ Plattentyp und Endbearbeitungsqualität, anstatt der manuellen Einstellung.

Keramiklampen mit Infrarotstrahlen
- Um die Plattenkante vor dem Auftragen des Klebers zu erwärmen.

Vorrichtung "MultiEdge" für das Bündigfräsaggregat RI/S
- Für Kanten mit verschiedenen Stärken; das installierte Werkzeug ermöglicht die Bearbeitung von 3 Radiuskanten (z.B.) 1-2-3 mm und von zahlreichen Dünnkanten.



Hinweis:
Die technischen Daten und Beschreibungen sind Abschrift der damaligen Auftragsbestätigung. Daten dienen zur Information und sind nicht verbindlich.
