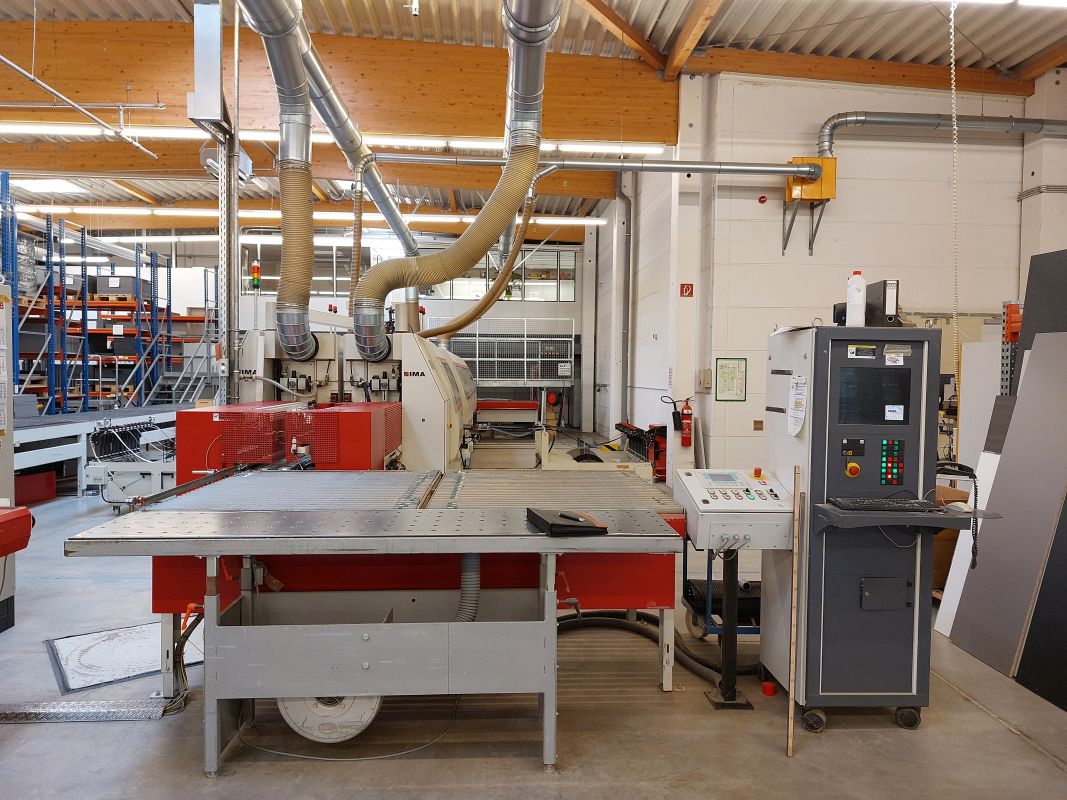

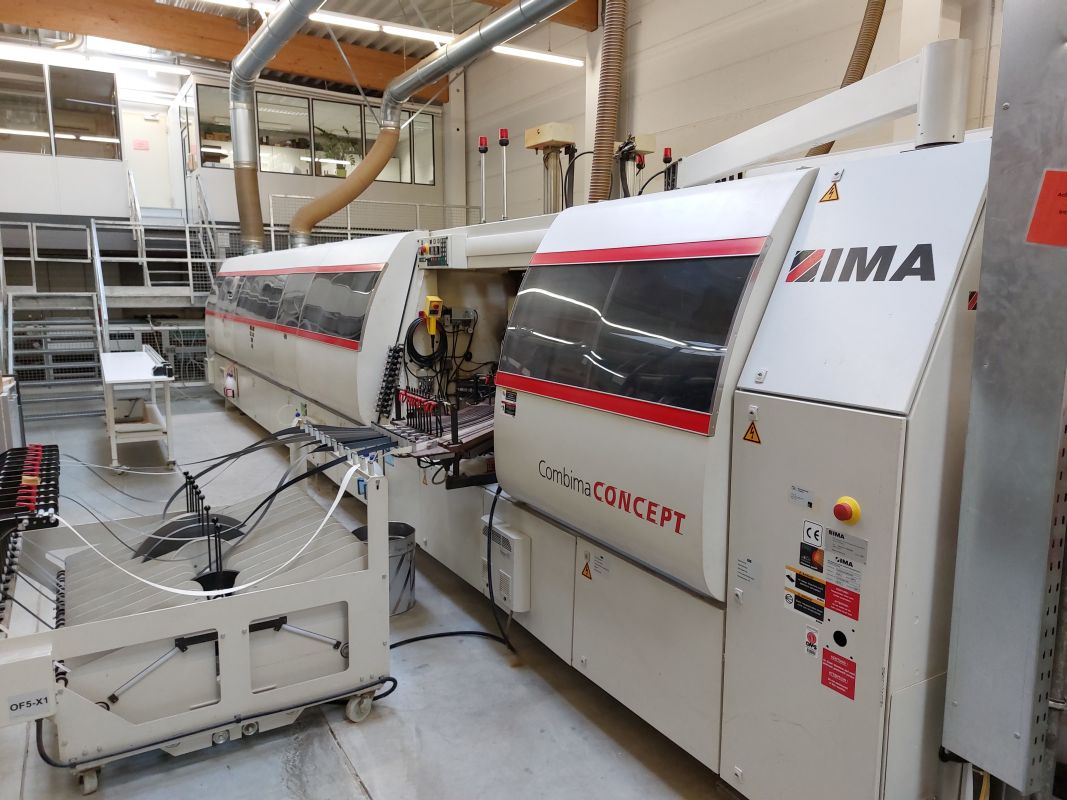

doppelseitige KAM IMA COMBIMA

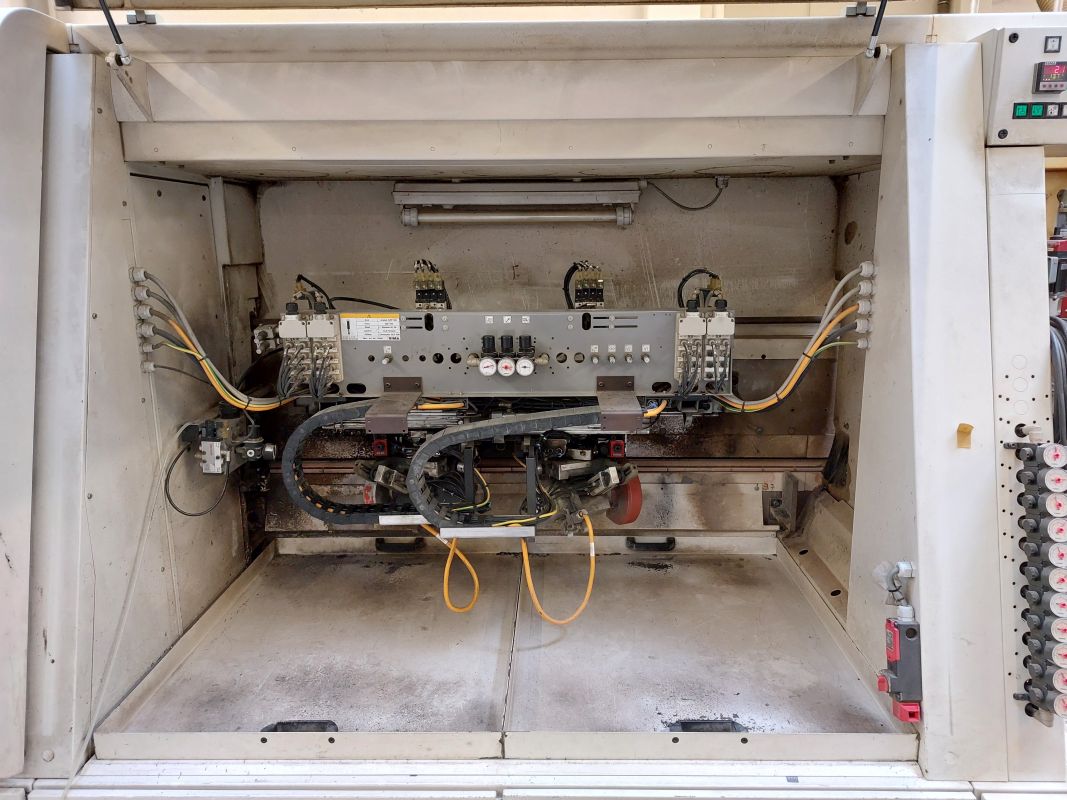

doppelseitige Kantenanleimmaschine
Fabr. IMA
Typ COMBIMA/II/500/B/R3
Baujahr: 2007

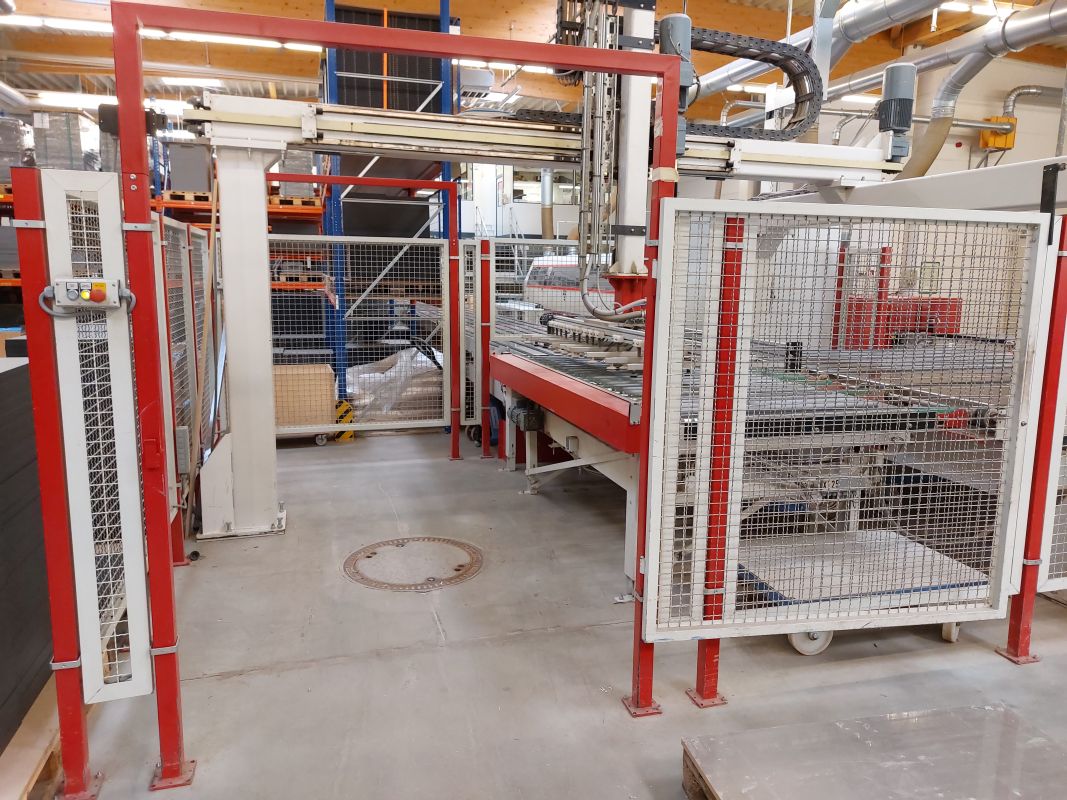

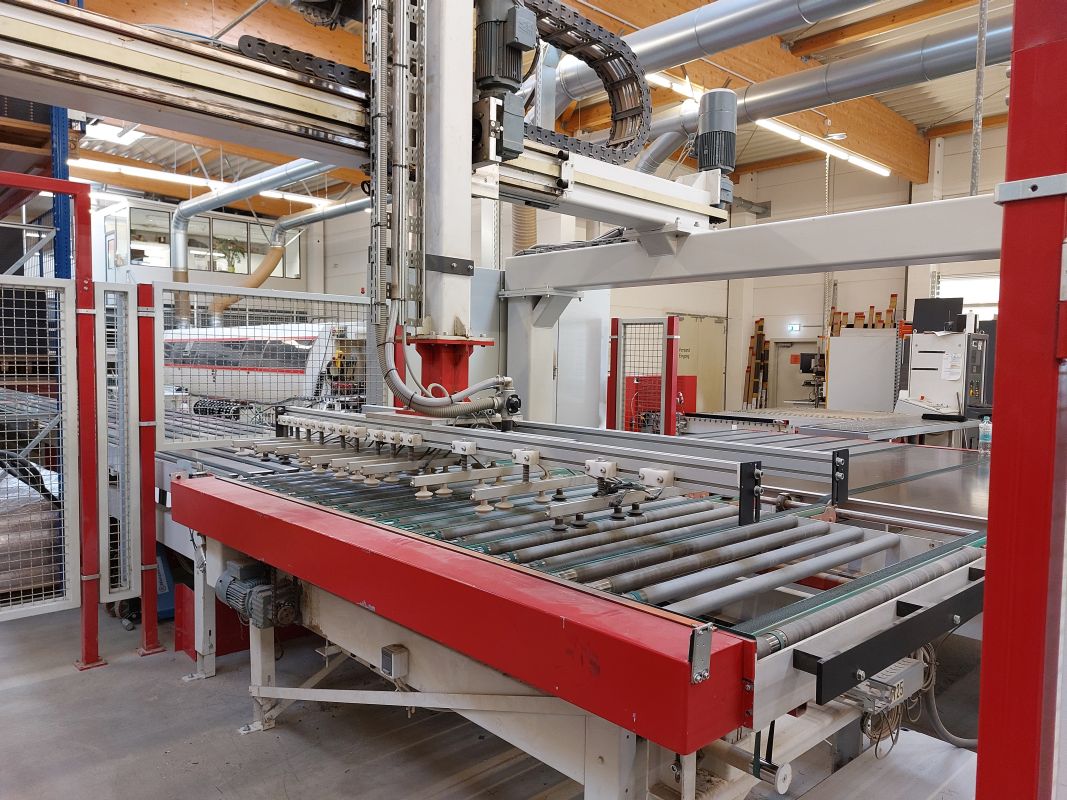

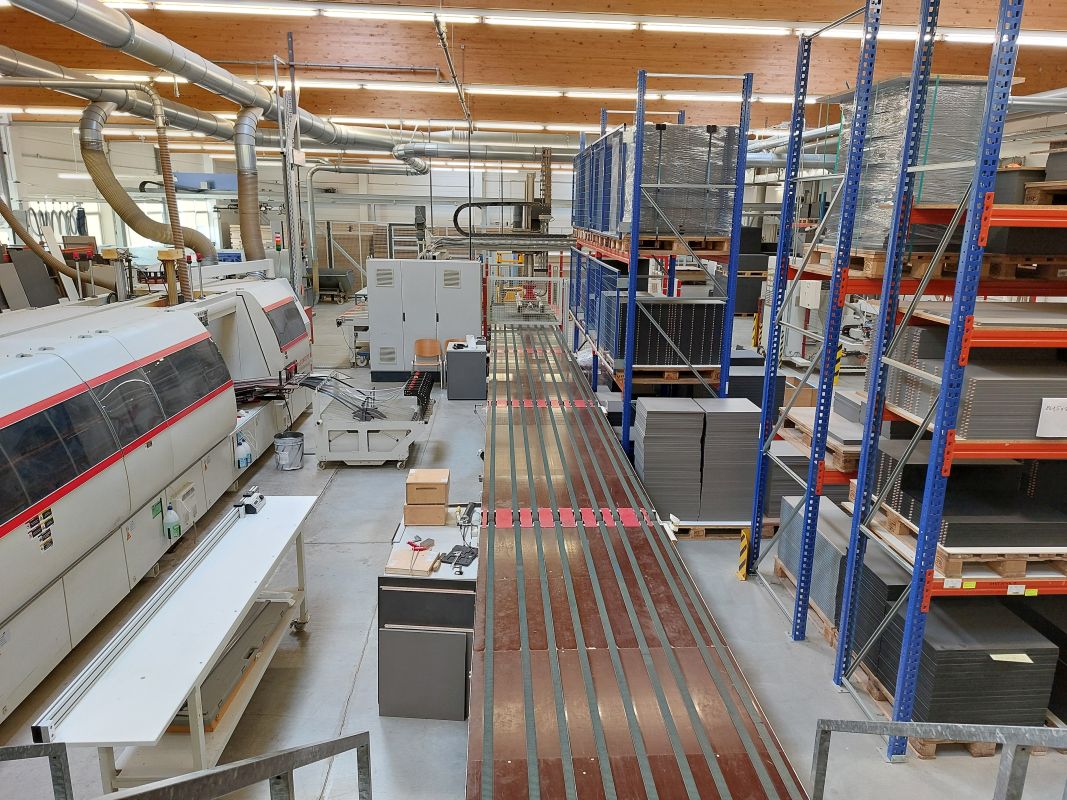

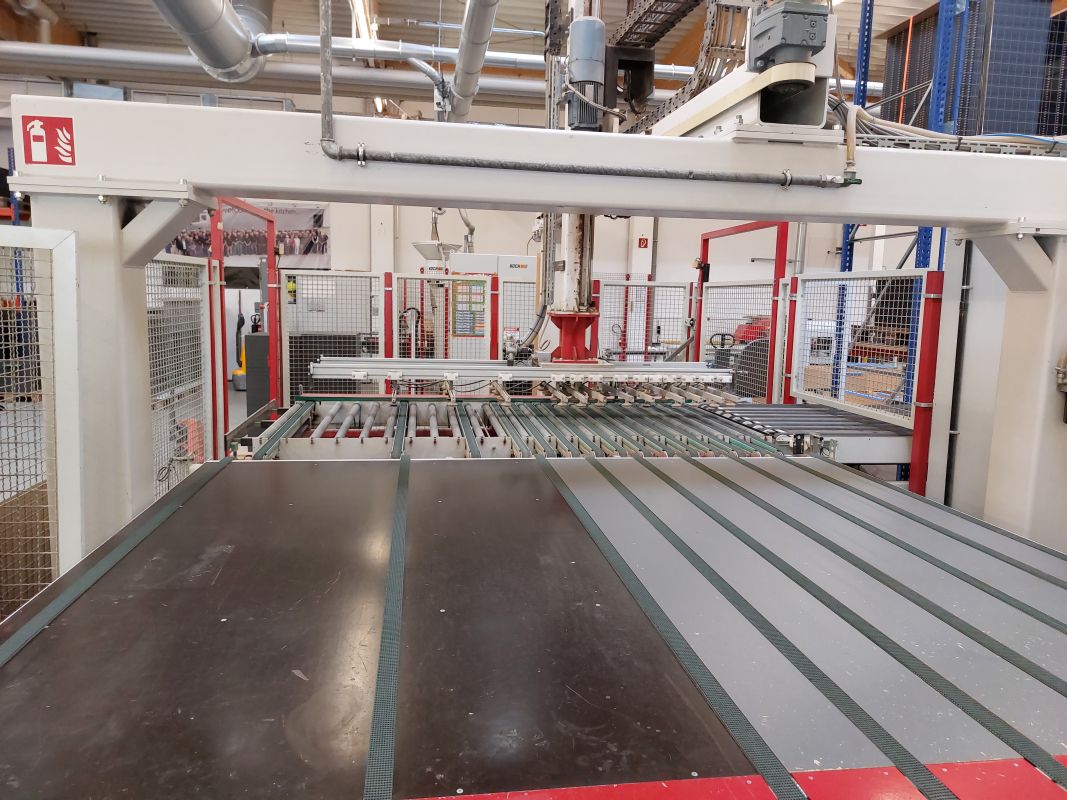

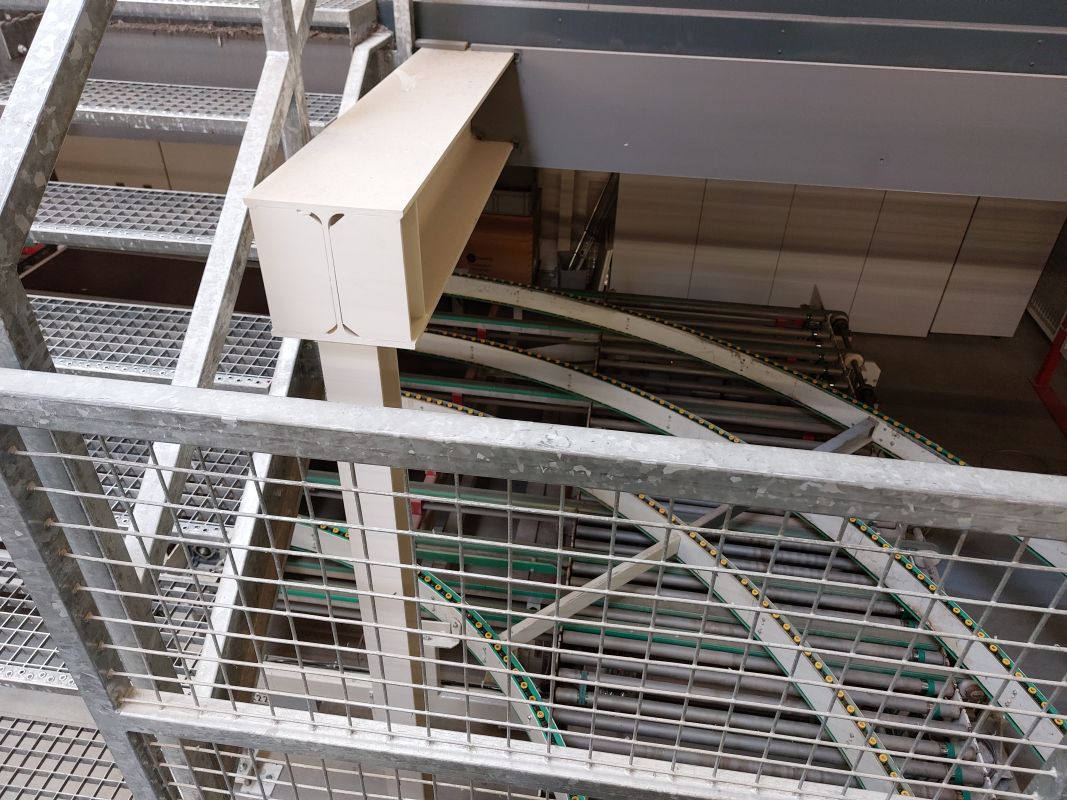

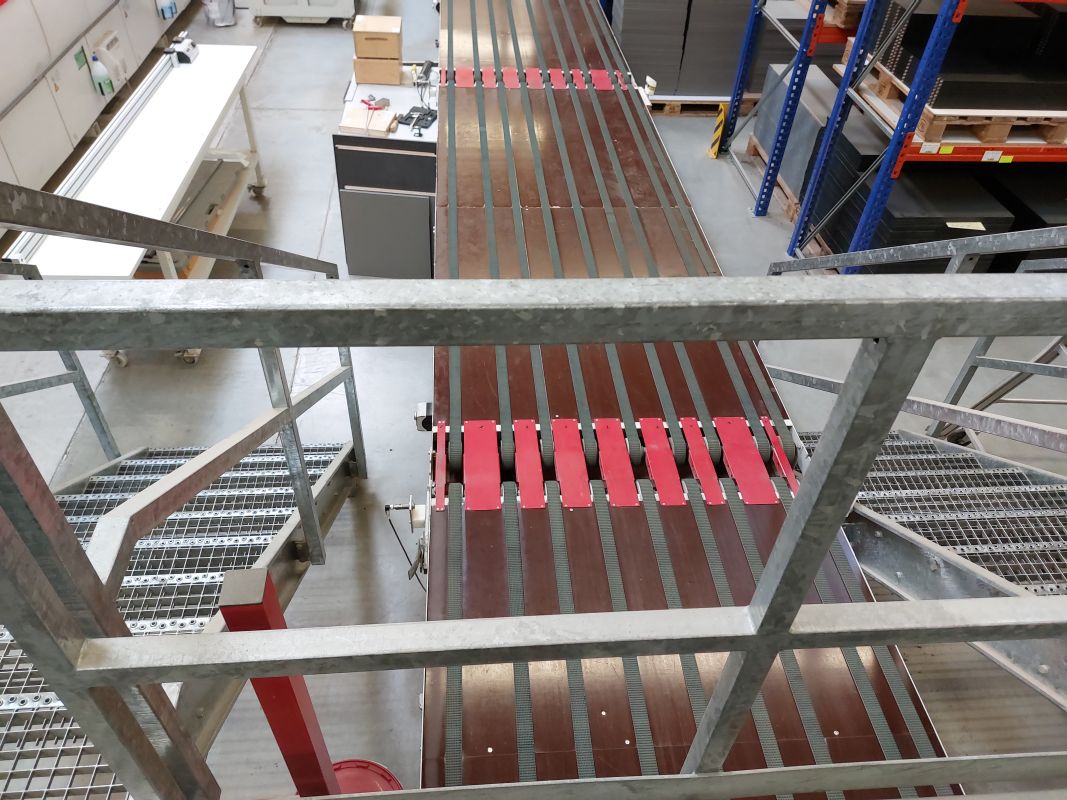

mit Portal - Abstapelung

Doppelseitiger kombinierter IMA - Kantenbearbeitungsautomat zum Formatieren, zum Kantenverleimen und zum
Kantennachbearbeiten von plattenförmigen Werkstücken.

Technische Daten
Abreitsbreite 2500 mm
Werkstückausstand feste Seite  38 mm
Werkstücksustand lose Seite  50 mm
min. Längenbearbeitung 248 mm
min. Querbearbeitung  278 mm

Werkstück:
min. Werkstücklänge:  266 mm
min. Werkstückbreite:  236 mm
max. Werkstückbreite:  1300 mm (Kettenbahnverl.)
min. Werkstückdicke:  8 mm
max. Werkstückdicke:  45 mm ( mit Kopierfunktion)
max. Werkstückdicke (Option):  60 mm (ohne Kopierfunktion)
kleinstes Werkstück*:  266 mm x 236 mm
größtes Werkstück*:  3300 mm x 1300 mm
* In Abhängigkeit von vor - / nachgeschalteten Transporteinrichtung und Maschinen

max Werkstückgewicht:  50 kg

Kantenmaterial: Papier, Kunststoff und Furnier
min. Höhe:  14 mm
max. Höhe:  65 mm

Rollenmaterial :
min. Dicke  0,3 mm
max. Dicke  3,0 mm*
*Furnierkanten eingeschränkt möglich bis max. 1,0 mm

Vorschubgeschwindigkeit  v=10-50 m/min

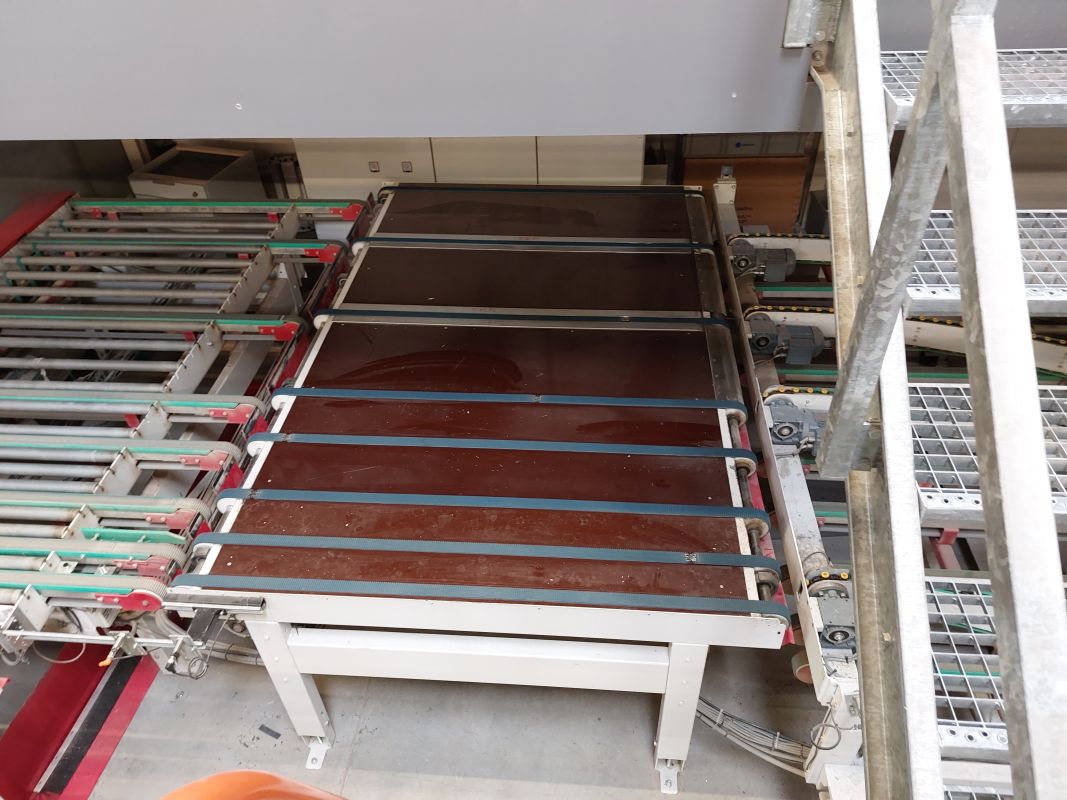

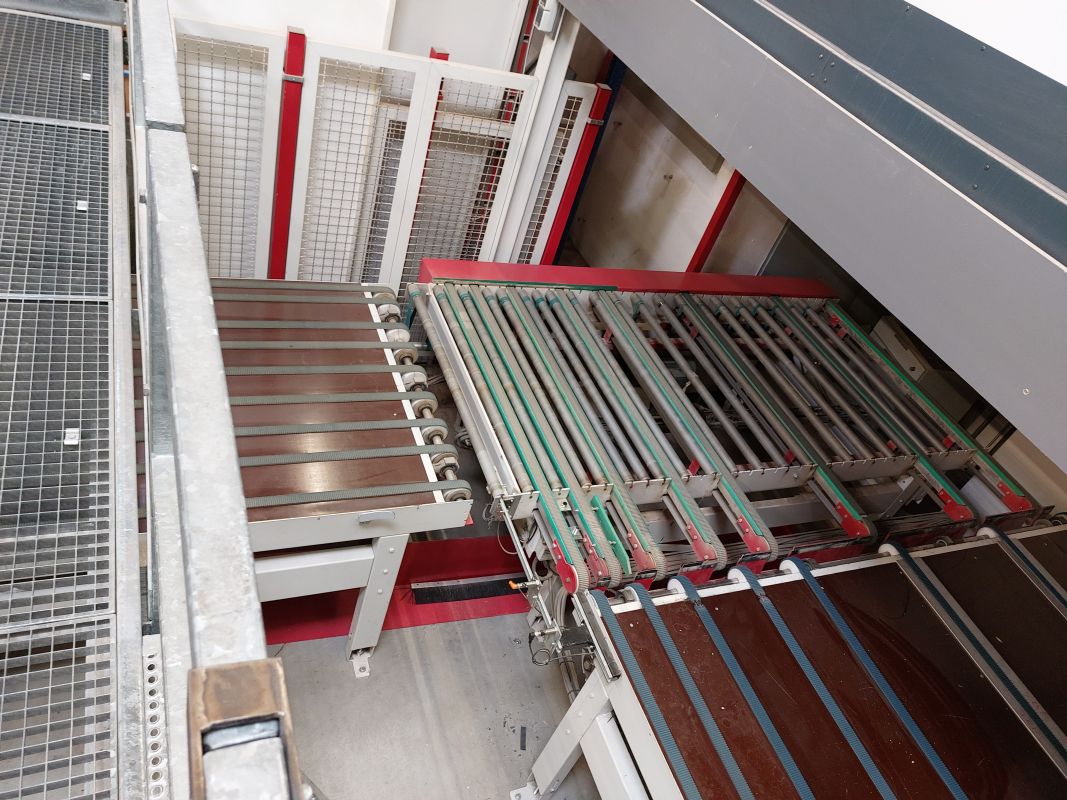

Einlaufbereich Combima/B/R3 L12
für automatische Werkstückzuführung
- Kettenbahnverlängerung für 1300 mm lange Werkstücke in Durchlaufrichtung

Mittenuntestützung mit einer Rollbahn, automatisch absenkbar

Fräsaggregat 75.186
- mit 1 Motor 4,4 KW, 100 Hz, incl. Frequenzumrichter
- mit Bremsfunktion steuerbar

Motorwelle für den Einsatz des Hydro-Format-Werkzeugsystem

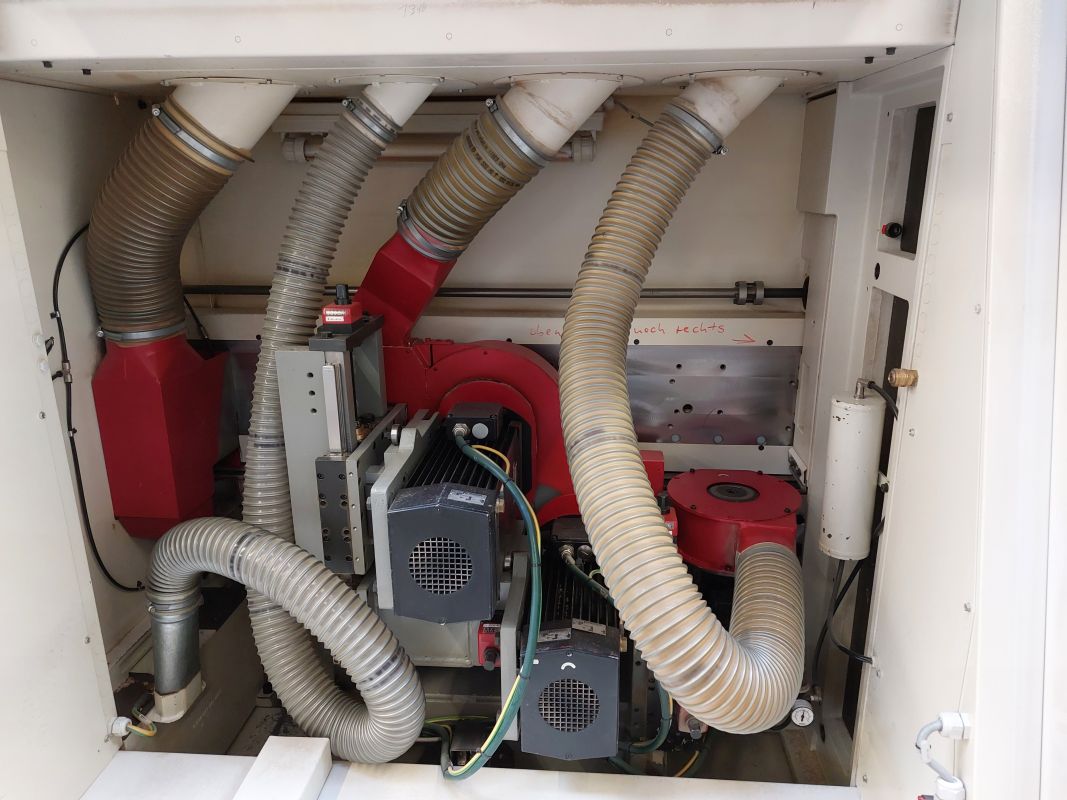

Doppelzerspanner

Max. Vorschubgeschwindigkeit 35 m/Min

2x Motor 6,6 kW, 100 Hz, incl. Frequenzumrichter mit Bremsfunktion

2 x Motorwelle für den Einsatz des Hydro-Format-Werkzeugsystem

Verleimaggregat 04.1570 Concept
für gerade Kante und Klebstoffangabe an das Werkstück.
Die Kantendicke beträgt in Abhängigkeit des eingesetzten Magazins max.  3 mm
Bestehend aus:

Leimangabe für Werkstückdicke max. 60 mm
- mit pneumatischem Quick-lock-System, Chem-Coat-Beschichtung und elektronischer Temperaturregelung.
- Volumen: 0,8 Liter

Automatisches PU-Abschmelzsystem Quickmelt 283.203
- für 2kg Dosengebinde
- Abschmelzleistung ca. 8-10 kg/h

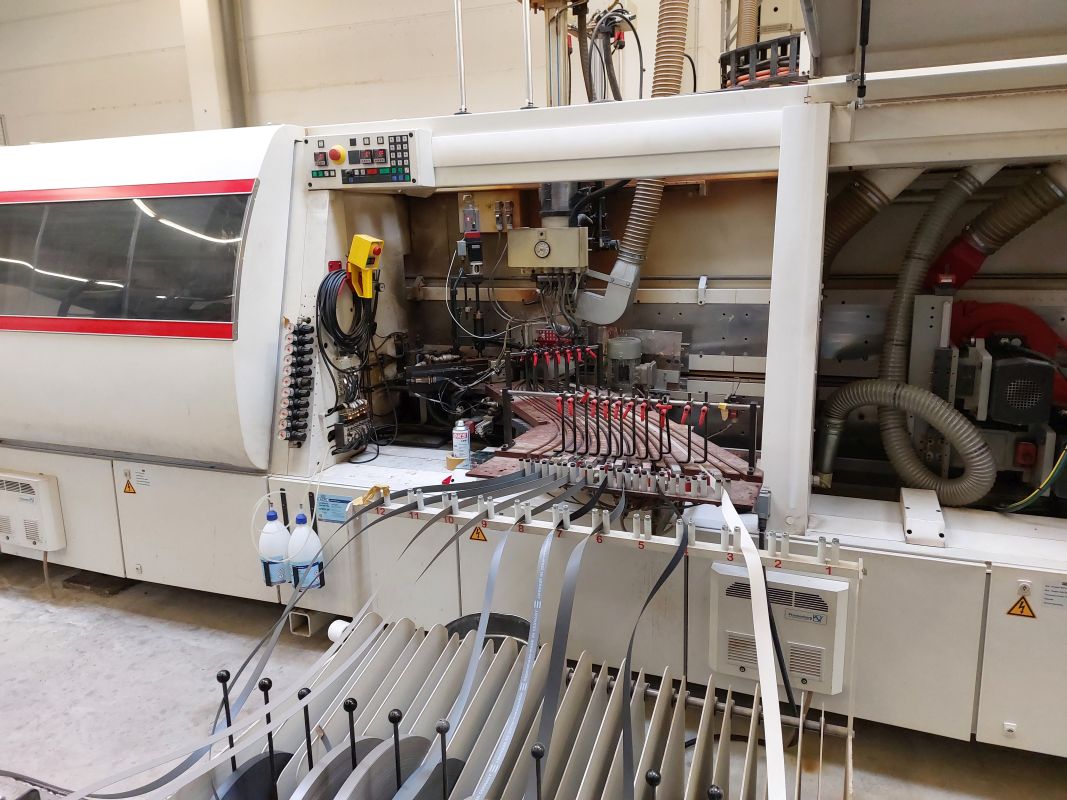

12-fach Kantenmagazin für Rollenmaterial 0,3 - 3 mm dick
(8 Spuren bis 3 mm, 4 Spuren bis 1,3 mm)


Strahler 300 lg, 2 x 1,5 kW zum Vorwärmen der Werkstückkante

Kappaggregat 08.42 / 30 / B
- Pneumatische Schwenkung 0+25° für geraden und Faes-Kappschnitt
- Automatische Anpassung an die Vorschubgeschwindigkeit 20+30 m/min
- 2 x Motor 660 W, 200 Hz, incl. Frequenzumrichter mit Bremsfunktion
- max. Arbeitsgeschwindigkeit:  30 m/min

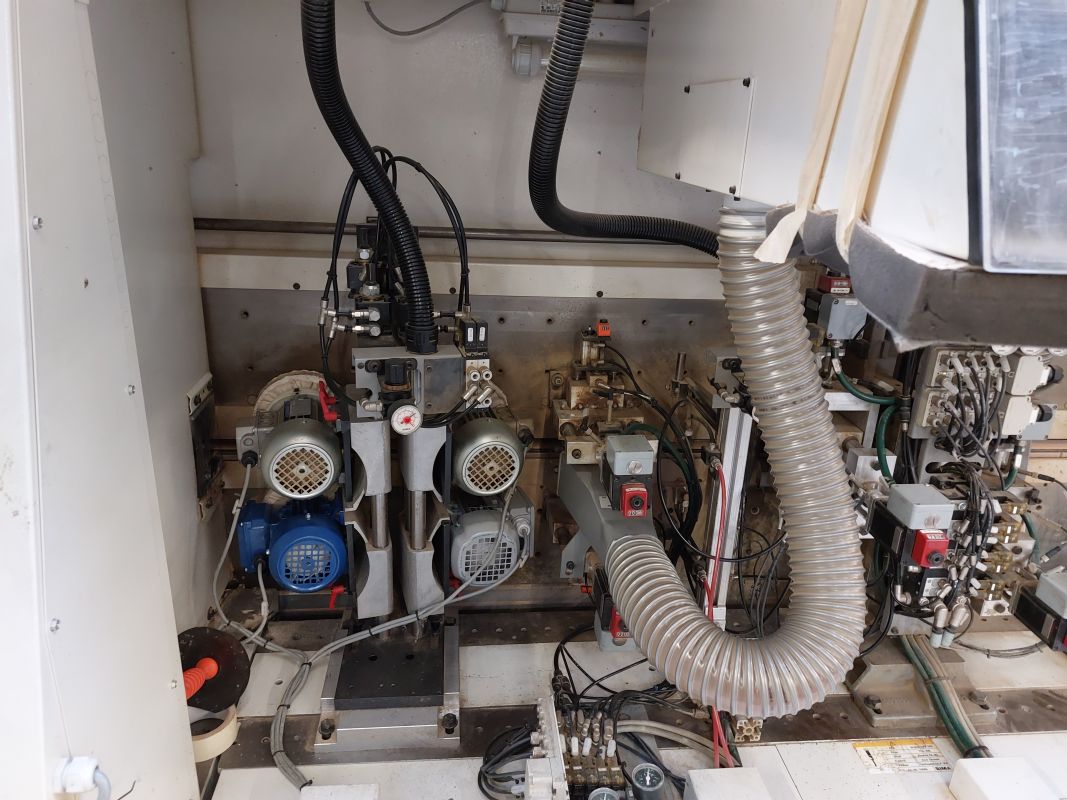

Mehrfach-Profilfräsaggregat 08.0587, für 1 Motor
- zum Fräsen von 4 Profilen
- mit 1 Fräsmotor 660 W, 400 V, 200 Hz, 12 000 UpM

2x KFA 25
- zum Profilfräsen der vorderen und hinteren Werkstückkontur sowie der oberen Längskante
- 1 Motor 400 W, 400 V, 400 Hz, 18 000 UpM
- max. Arbeitsgeschwindigkeit:  25 m/min

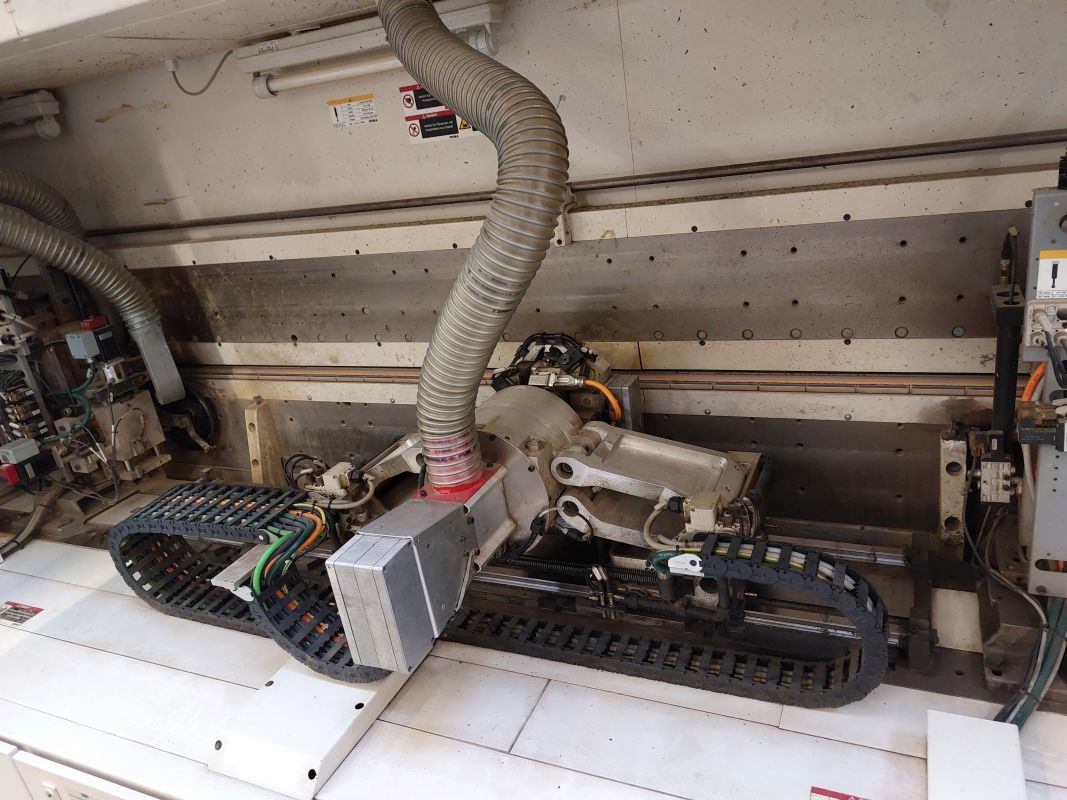

Mehrfach-Profilziehklingengerät 08.516
- mit Schrittmotor- Achsen für das horizontale und vertikale Positionieren
- von oben und unten tastend (max. 4 Profile)

2 x Sprühdose oben und unten zum Auftragen von Reinigungsmittel

2 x Ziehklingen 08.516
- Zweite Schneidplatte zum Brechen bei Dünnkante

2 x Schwabbelaggregat 018.617-4
-Zum Entgraten, sowie Reinigen und Polieren der angeleimten Papier- und Kunsstoffkanten

verfahrbare Maschinenseite / rechts
1 x Fräs/Profilfräs/Nutaggregat 75.30
- ausgelegt für 1 Motor, 100 Hz, 6 000 UpM
- Motor 6,6 kW 100 Hz , incl. Frequenzumrichter mit Bremsfunktion

Hinweis:
Die technischen Daten und Beschreibungen sind Abschrift der damaligen Auftragsbestätigung. Daten dienen zur Information und sind nicht verbindlich.
