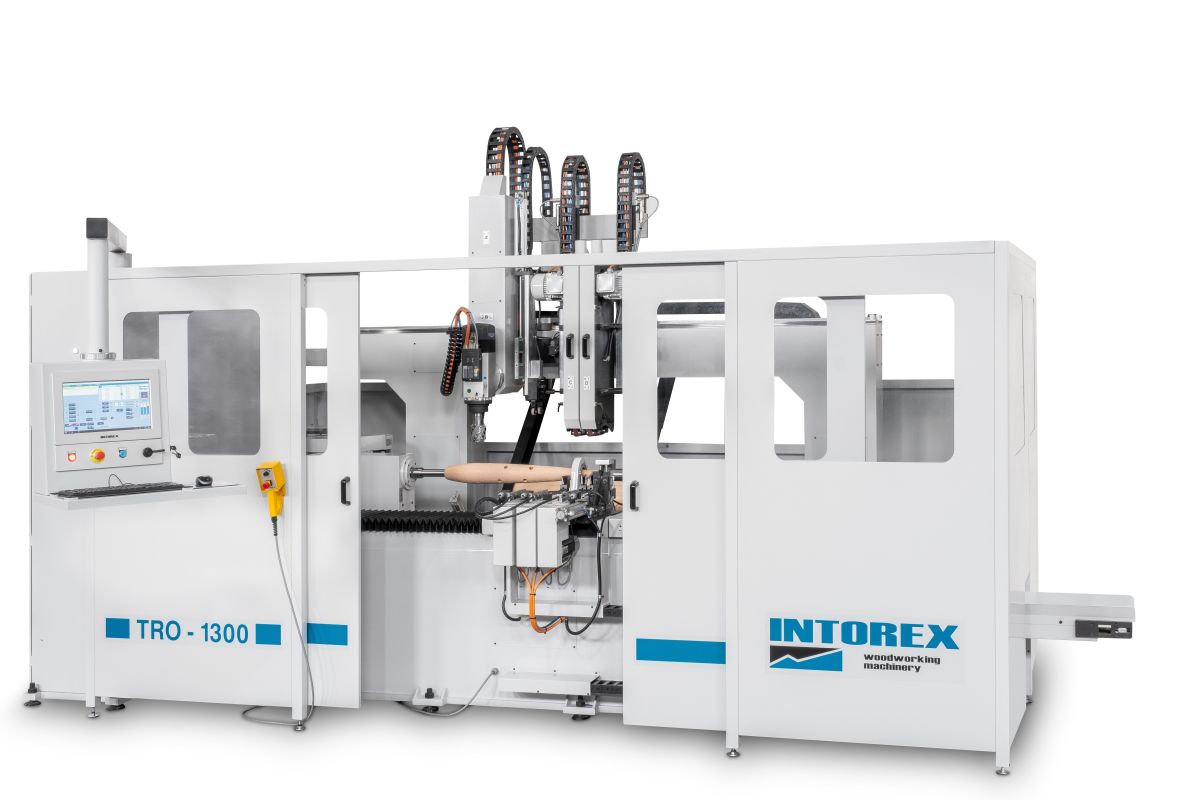

CNC Drehmaschine INTOREX TRO-1300

CNC Drehmaschine
Fabr. Intorex
Typ TRO-1300
Neumaschine

CNC-Drehmaschine mit drei CNC-Kopierern, einem Fräskopf, Werkzeugwechsler und zwei Schleifaggregaten.

Beschreibung
Die TRO-1300 ist ein 12-achsiges CNC-Dreh- und Schleifzentrum, das in der Lage ist, Drechselarbeiten mit der Geschwindigkeit und Genauigkeit
der Messerzerspanung zu erzeugen, jedoch ergänzt durch ein mehrachsiges Schleif- und Frässystem wie kein anderes.
Standardmäßig ist die TRO mit einem automatischen Trichterlader ausgestattet, der den Rohling zwischen Spindelstock und Reitstock transportiert,
wo er eingespannt wird. Sie ist mit drei CNC-Kopierern zum Drehen und zwei CNC-Kopierern zum Schleifen von Drehteilen ausgestattet.
Zusätzlich verfügt die TRO über einen unabhängigen Oberfräskopf mit einem 8-fach Werkzeugwechsler. Dieser kann für zusätzliche Bohr-, Fräs- und Formbearbeitungen genutzt werden.
Dank der Schleifeinrichtung ist es möglich, ein komplett fertiges Bauteil zu produzieren, das keine weitere Bearbeitung oder Handhabung erfordert.
Nach der abschließenden Bearbeitung oder dem Schleifen wird das Bauteil auf ein Transfer-Auslaufband ausgeworfen.
Bauteile wie Stuhl-, Tisch- und Sofabeine, Pfosten, Treppenspindeln (mit modernem, zeitgemäßem Design) können auf dieser Maschine hergestellt werden.

Aufbau
Die Maschine besteht aus einem Maschinenbett, auf dessen Oberseite sich ein Schlitten befindet. Beide sind aus elektrogeschweißtem Stahl,
der nach jeder Arbeitsphase ordnungsgemäß stabilisiert wird, um zu gewährleisten, dass keine inneren Spannungen auftreten; sie sind so dimensioniert,
dass sie Stabilität und Präzision während der Bearbeitungsvorgänge garantieren

Standardzubehör
CONTROLLER: Digitale Osai Open Steuerung 6-Achsen mit EtherCAT Schnittstelle. Industrie Panel PC 15,6“ IP65 Frontal:
- Lüfterlos
- Touchscreen 15,6“ Resistiv 1366x768
- Prozessor Intel Celeron J1900 Quad Core 2.0Ghz
- Festplatte 60GB Solid State (SSD)
- 4GB ARBEITSSPEICHER

Kommunikationsanschlüsse:
- 1 x USB vorne + 3 x USB
- 2 x Ethernet
- 1 x RS-232/422/485
- 1 x VGA
- Audio
- Eingang / Ausgang
Betriebssystem: Windows 10 IoT Enterprise - Eingebettet


Technische Daten
Achsen (A,B,C,D,P,Q,U,V,W,X,Y,Z)
Die Maschine ist mit 12 verschiedenen Achsen ausgestattet, wie unten angegeben:
Achse A: Drehung des Spindelstocks.
Achse B: Drehachse für die Elektrospindel
Achse C: Schleifband 1
Achse D: Schleifband 2
Achse P: Hauptschlitten, in dem die Kopierachsen (U-V-W) und die Lünette installiert sind. Achse Q: Werkzeugmagazin
Achse U: Werkzeug zum Abschneiden der Ecken oder Abrunden des Holzes auf den Durchmesser des Lünettenrings
Achse V: Schruppkopierer
Achse W: Schlichtkopierer.
Achse X: Hauptschlitten, auf dem die Elektrospindel und die beiden Schleifbandkopierer montiert sind. Bewegung rechts-links.
Achse Y: Hauptschlitten, auf dem die Elektrospindel und die beiden Schleifbandkopierer montiert sind. Vorwärts-Rückwärts-Bewegung.
Achse Z: Bewegung der Elektrospindel (Auf-Ab)
Die Achsen X, Y und Z werden durch digitale, bürstenlose NC-Servomotoren und mittels eines Zahnstangen-Ritzel-Systems bewegt. Dieses Ritzel ist an einem Planetengetriebe und an einem Servomotor befestigt.

Die Achsen C, D, P, U, V und W der Maschine werden über digitale, bürstenlose NC-Servomotoren und eine Präzisionskugelumlaufspindel bewegt.

Achse A, Drehung des Spindelstocks, gesteuert durch einen digitalen, bürstenlosen NC-Servomotor, der die Interpolation mit der Dreh-, Schleif- und Fräseinheit steuert, was die Bearbeitung verschiedener Profile auf jeder Seite des Werkstücks ermöglicht.

Achse B, Elektrospindel, die eine Drehung von +/- 90º ermöglicht. Die Drehbewegung des Kopfes wird interpoliert und durch ein Präzisionsuntersetzungsgetriebe gesteuert.

Achse Q, Drehung des Trommelwerkzeugwechslers durch digitalen bürstenlosen NC-Servomotor gesteuert. Max. zu bearbeitende Länge: 1.300mm Max. zu bearbeitender Quadratmeter: 100mm

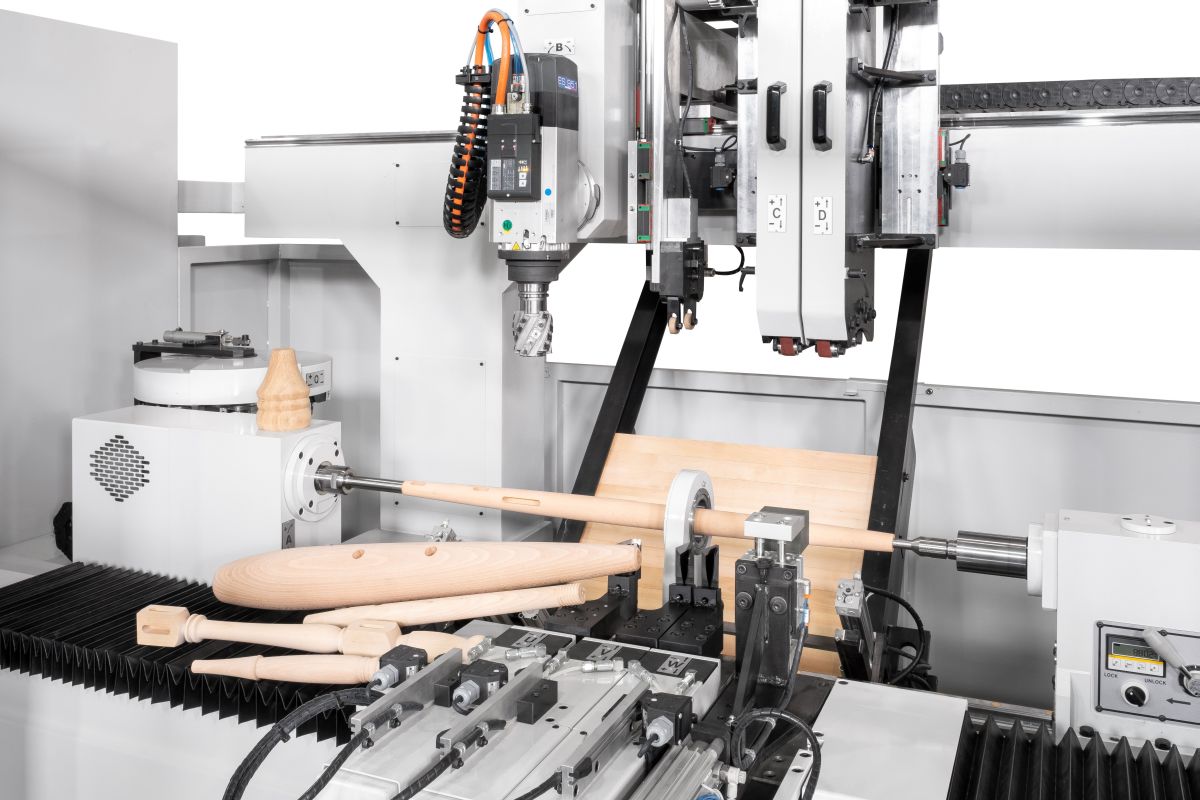

Die TRO ist in zwei Arbeitsbereiche unterteilt:

Unterer Bereich
Drehen: Zone zum Drehen mit einem Schrupp- und Schlichtkopierer. Außerdem befindet sich vor der Lünette ein CNC-Kopierer zum Abschneiden der Ecken oder zum Abrunden des Holzes
auf den Durchmesser des Lünettenrings.
Achse A: Drehung des Spindelstocks
Achse P: Hauptschlitten, auf dem die Achsen der Kopierer (U-V-W) und der Lünette montiert sind
Achse U: Werkzeug zum Abschneiden der Ecken oder Abrunden des Holzes auf den Durchmesser des Lünettenrings
Achse V: Schruppkopierer
Achse W: Schlichtkopierer.

Oberer Bereich
Schleifen und Fräsen: Bereich zum Schleifen und für zusätzliche Bohr-, Fräs- und Formgebungsarbeiten.
Achse B: Drehachse für die Elektrospindel
Achse C: Schleifband 1
Achse D: Schleifband 2
Achse Q: Werkzeugmagazin
Achse X: Hauptschlitten, auf dem die Elektrospindel und die beiden Schleifbandkopierer montiert sind. Bewegung rechts-links.
Achse Y: Hauptschlitten, auf dem die Elektrospindel und die beiden Schleifbandkopierer installiert sind. Vorwärts-Rückwärts-Bewegung.
Achse Z: Bewegung der Elektrospindel (Auf-Ab)
