CNC Drehmaschine INTOREX CKX-1600

CNC Drehmaschine
Fabri. Intorex
Typ CKX-1600
Neumaschine


CNC-gesteuerte Drechselmaschine mit 4 Achsen
(X, A, Z und Kopflager).
Vollautomatische Maschine mit einem Ladesystem für bis zu 100 X 100 mm Rohmaterial, 2 Formwerkzeuge, 1 Schruppaggregat und 2 Schlichtaggregaten, mit hydraulischen Zylindern.

Standardausstattung enthält:

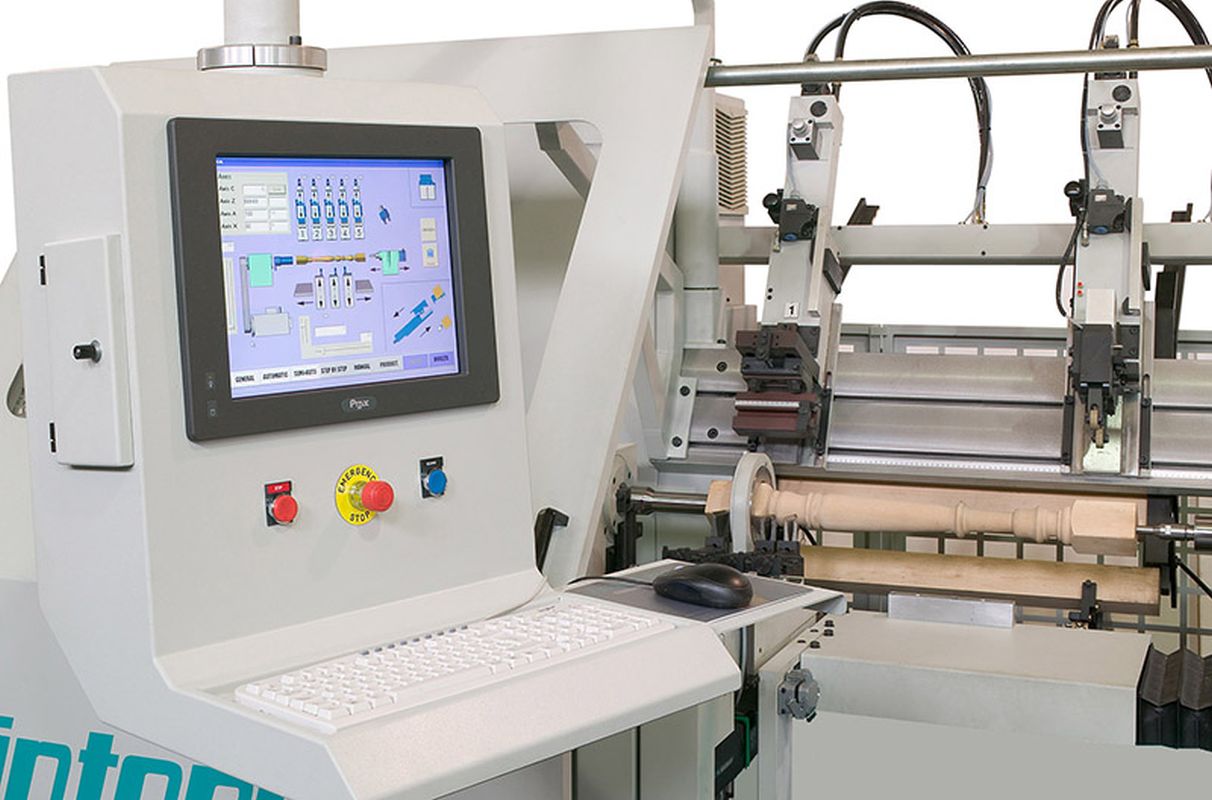

Digitale CNC-Steuerung 4-Achsen mit EtherCAT-Schnittstelle. Industrie Panel PC 15,6„ IP65 Frontal:
- Lüfterlos
- Touch Screen 15.6“ Resistiv 1366x768
- Prozessor Intel Celeron J1900 Quad Core 2.0Ghz
- HD 60GB Solid State (SSD)
- 4GB RAM
Schnittstellen:
- 1 x USB Front + 3 x USB
- 2 x Ethernet
- 1 x RS-232/422/485
- 1 x VGA
- Audio Eingang / Ausgang
Betriebssystem: Windows 10 IoT Enterprise - Embedded

Technische Daten:

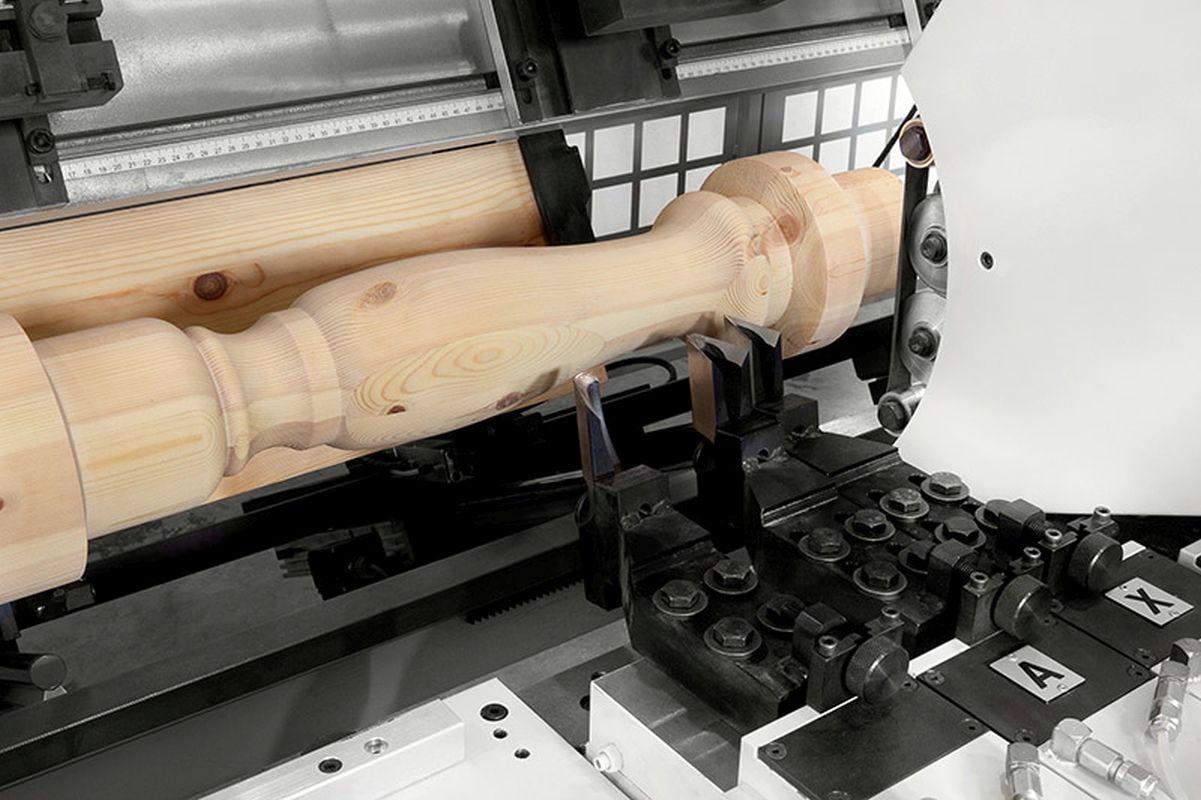

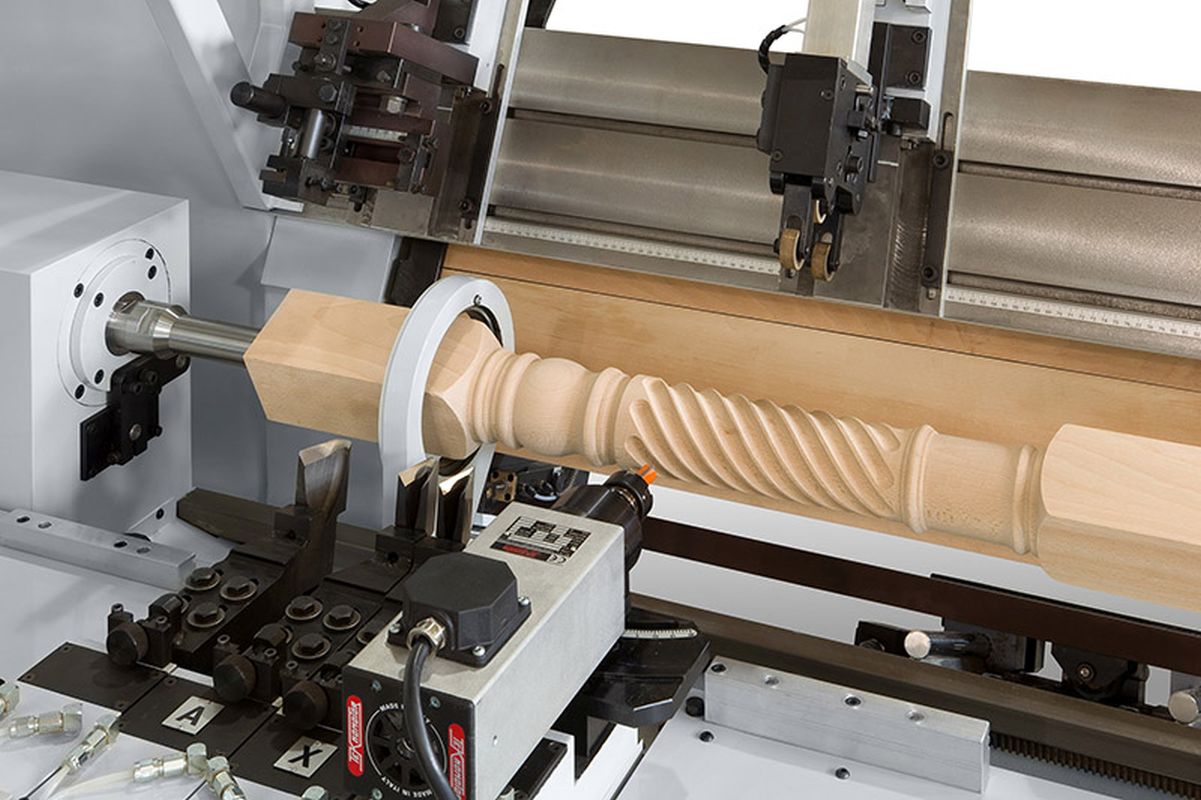

Messeraggregat Achse A mit Hub von160 mm

Messeraggregat Achse X mit Hub von 160 mm

Festes hydraulisches Vorschneideaggregat vor dem Formwerkzeug

IntorEDIT Grafik-Editor für die Gestaltung von Profilen und automatische Programmierung von A und X-Achsen

Der Ladezyklus ist in zwei Schritte unterteilt: Anfahren und Laden, um den gesamten Ladezyklus zu optimieren

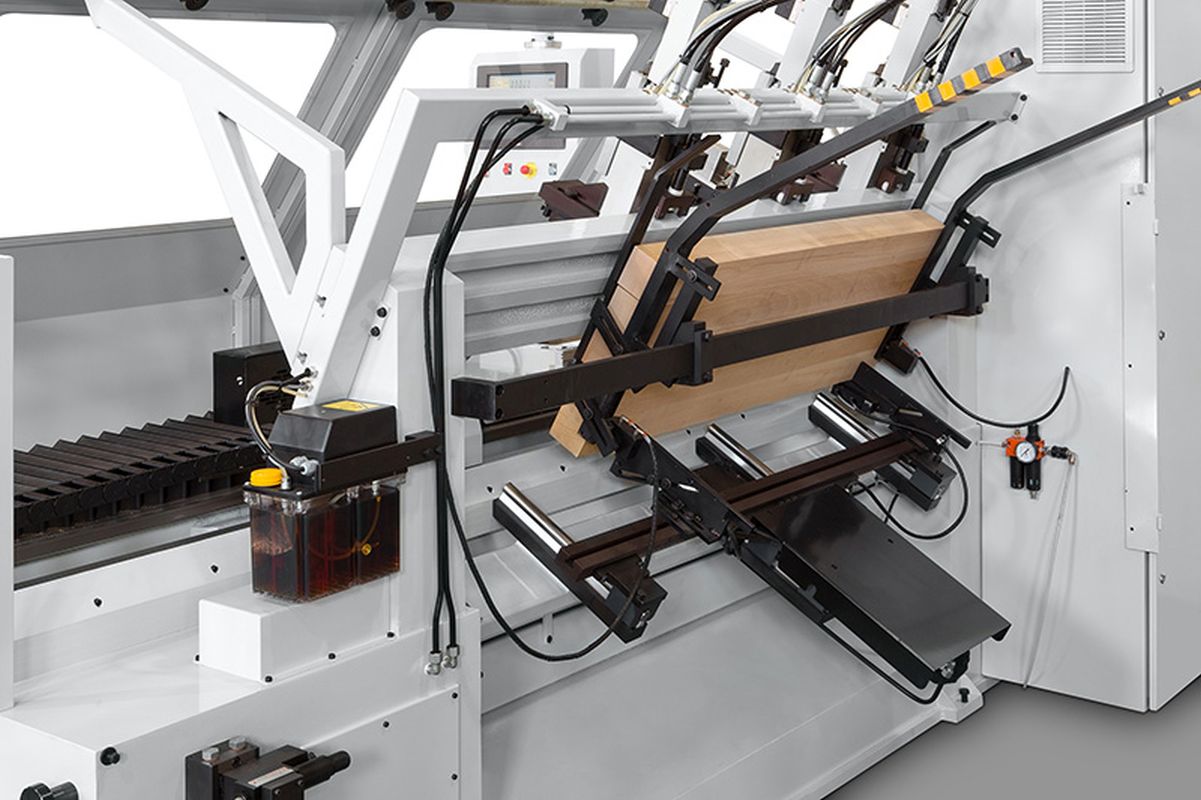

Zuführeinheit für Rohmaterial von max. 100x100 mm

Hydraulische Formwerkzeugsätze, Hub 200 mm

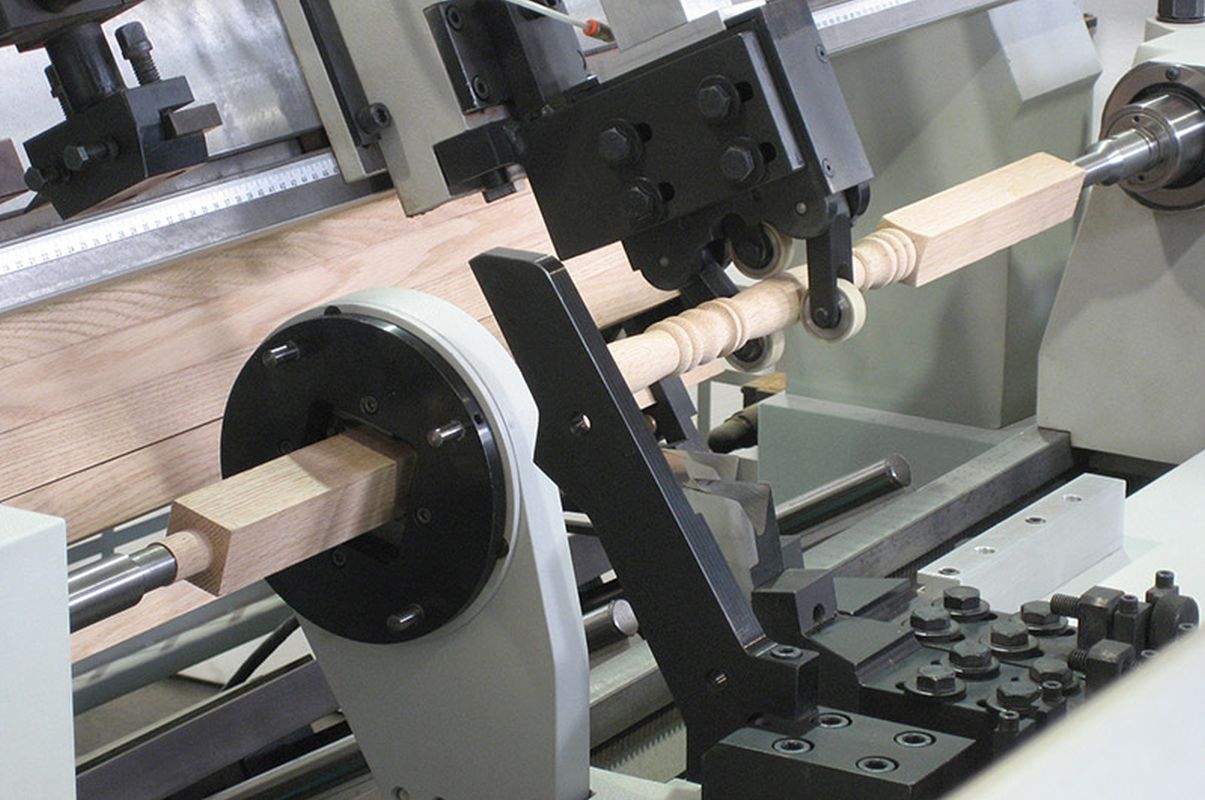

Runde Lünette Ø 90mm mit 2 Messersätzen

Runde Lünette Ø 140mm mit 1 Messersatz

Kopflager mit Ø 24mm und 39mm

Fußlager mit Ø 12mm, 18mm, Länge 80 mm.

Vorschneider aus HSS mit Radius.0,5mm - 4mm - 10mm

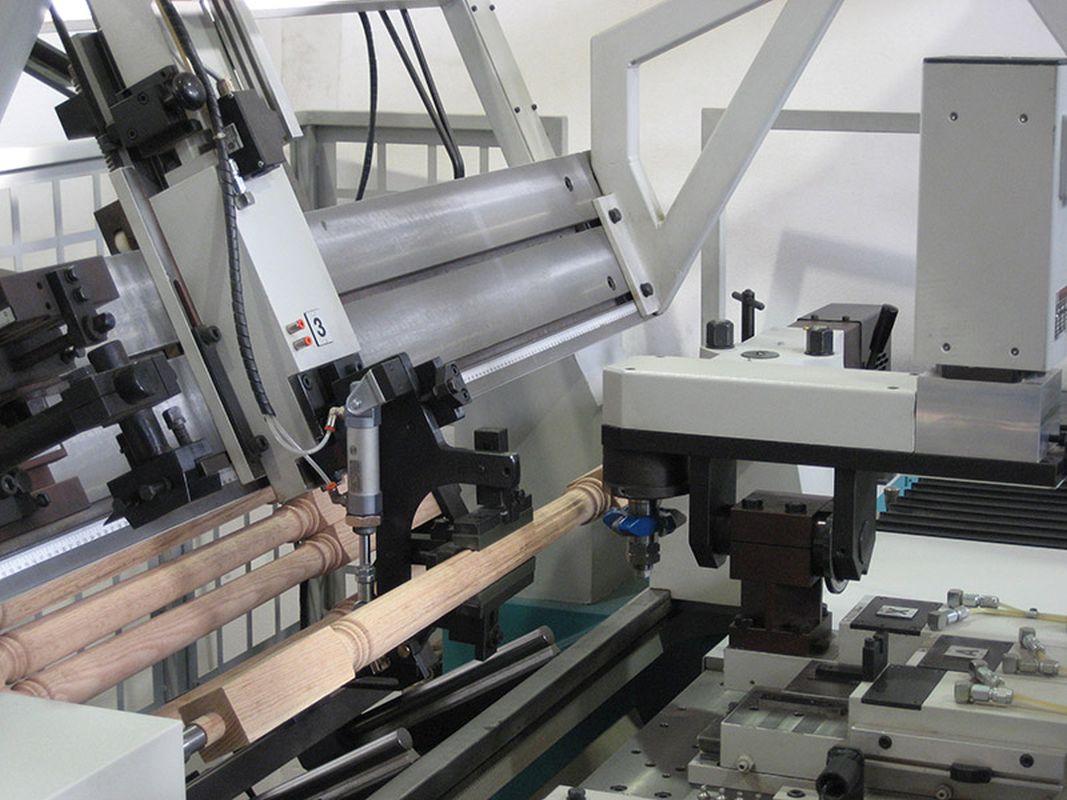

Aggregat für die Herstellung von Rundstäben mit vertikalen Werkzeugen (inklusive)

Wartungswerkzeuge + Hydrauliköl
