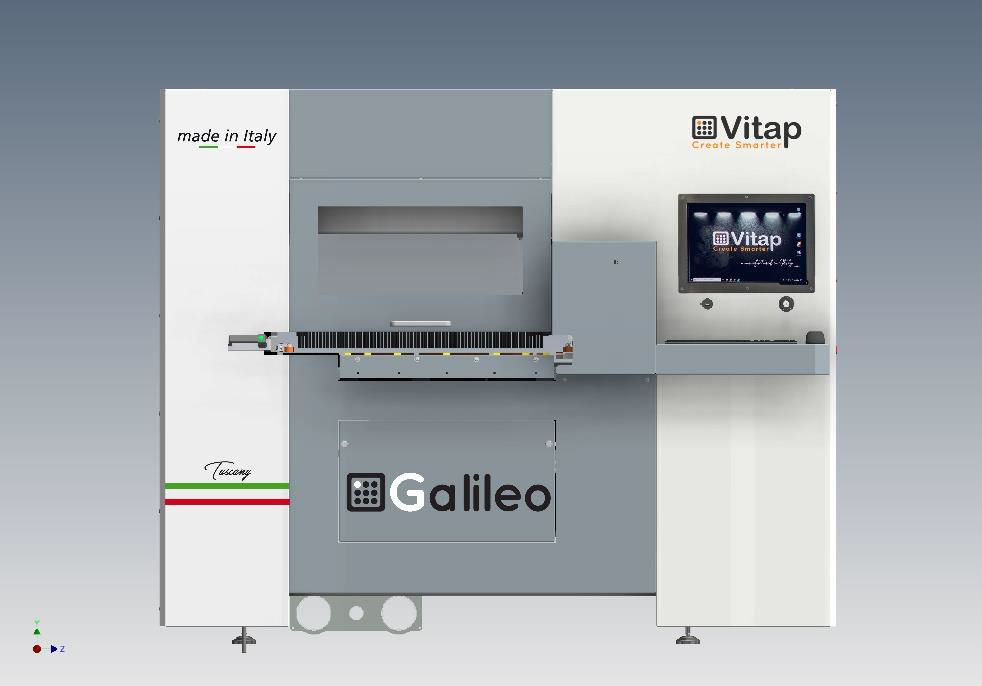

CNC Bearbeitungszentrum, VITAP, GALILEO 2

CNC Bearbeitungszentrum
Fabrikat: Vitap
Typ: Galileo 2
Neumaschine

Auf kleiner Fläche Großartiges leisten - die beste Art 5m² Stellfläche zu verwerten

Mit dieser 3-Achs Maschine können Sie im Durchlauf bohren, fräsen und nuten.

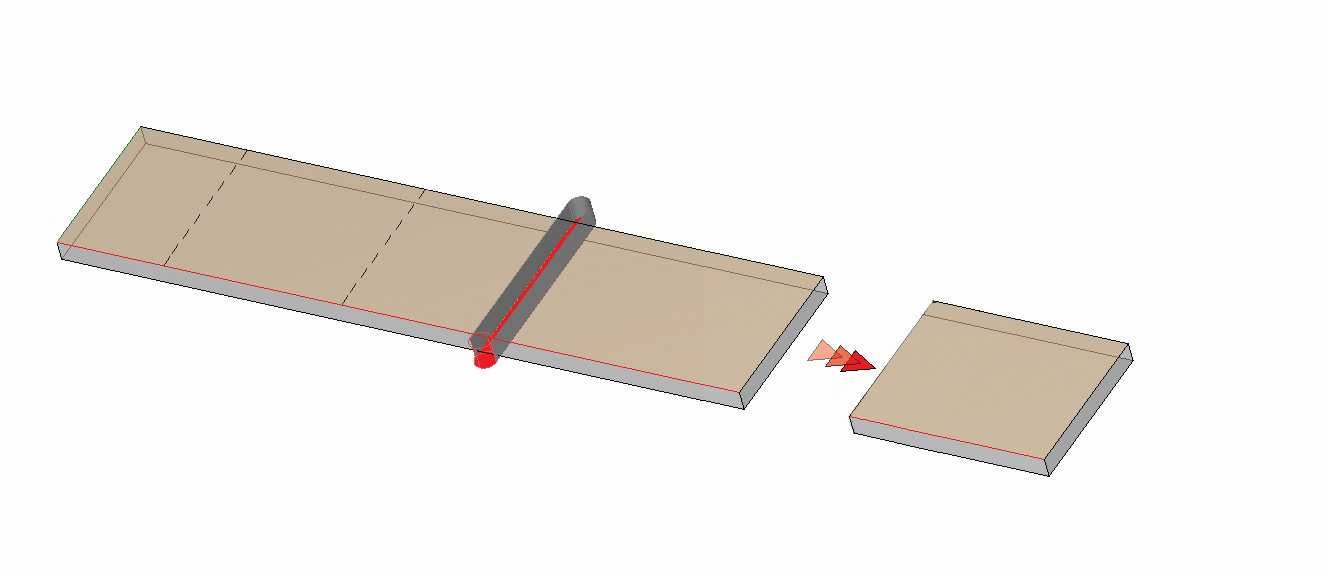

Vitap Bar Nesting - effizient und Zeit sparend

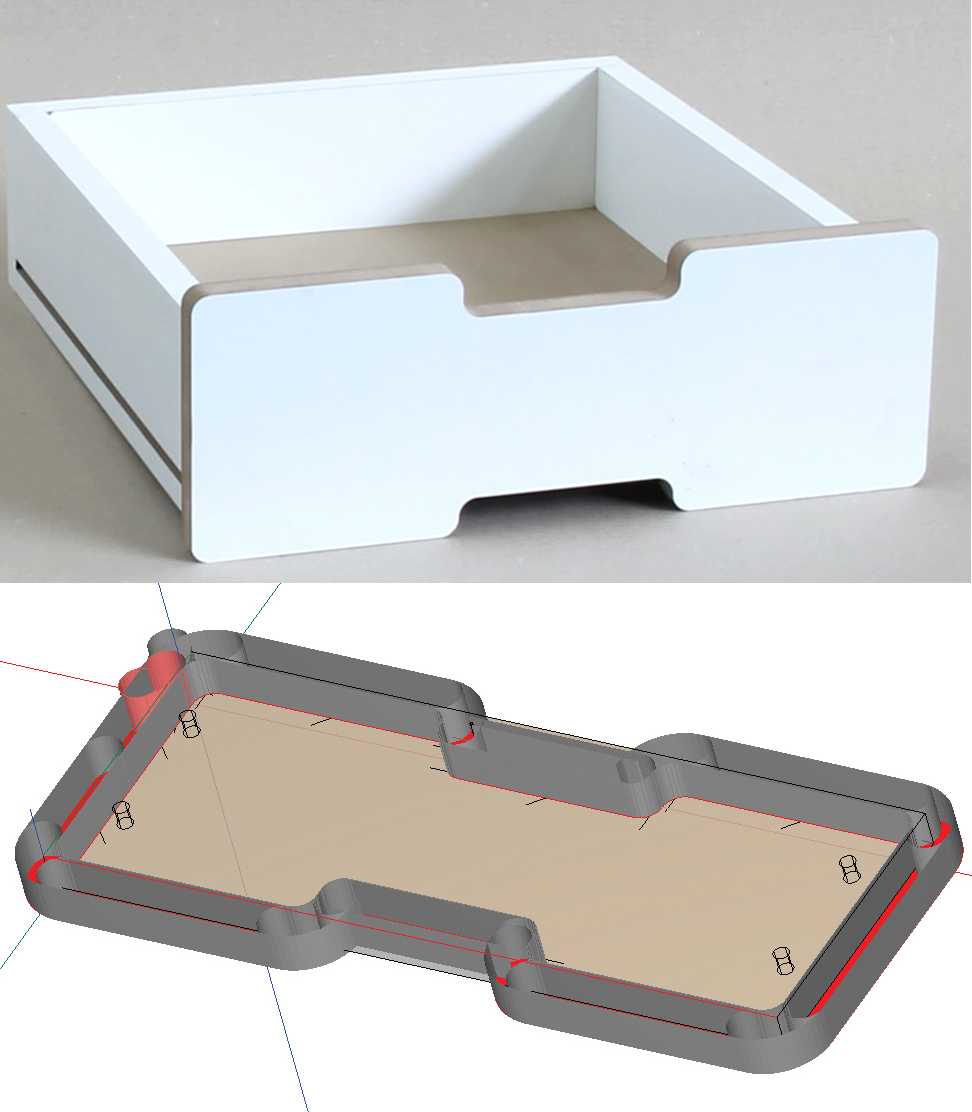

- Diese patentierte Software fertigt aus einem langem Werkstück ganze Korpuselemente.
- Sie führen das lange Werkstück ein und wenn Sie das erste fertige Element entnehmen, geht die Bearbeitung des nächsten Elements direkt weiter.

Einfache Bedienung mit der TPA CAD Software

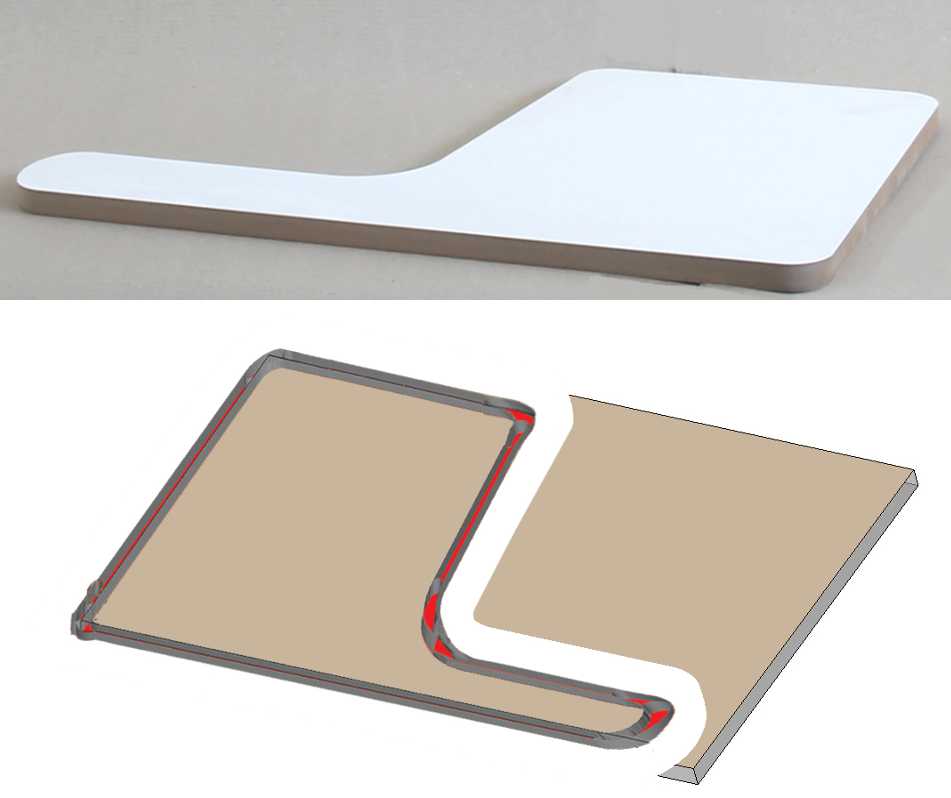

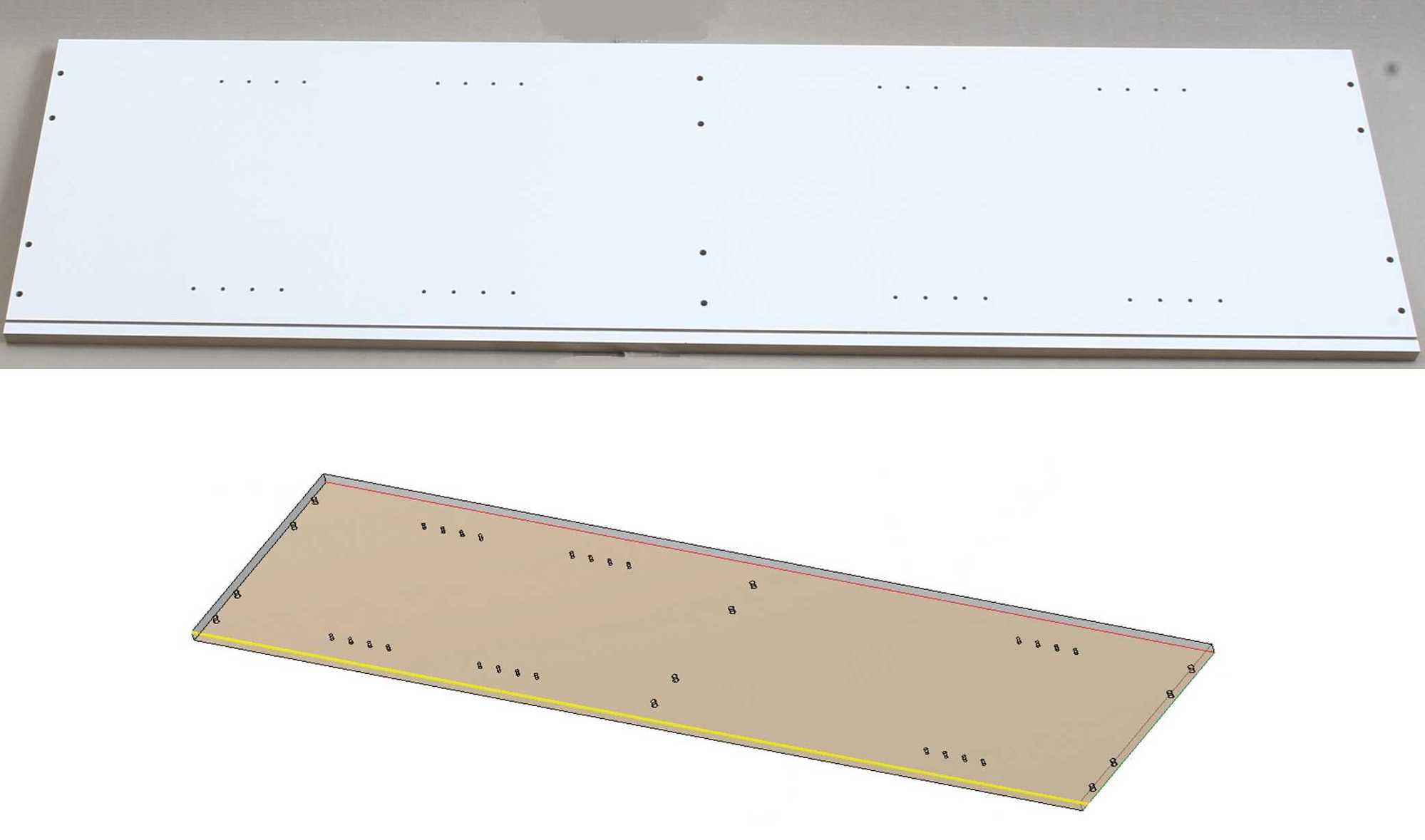

- TPA macht es Ihnen einfach: Ob Bohrungen, Nuten, lineare Fräsungen, Formfräsungen oder das Einfräsen von Buchstaben.
- Die CAD Software zeigt Ihnen die Bearbeitungen nachvollziehbar an.
- Übersichtlich ist besonders das Einprogammieren der Arbeitsschritte an den einzelnen Werkstückseiten
- Per Mausklick können Sie Bearbeitungen spiegeln
- Sie können die Startpunkte entweder exakt eingeben oder per Klick am virtuellen Werkstück bestimmen

- Monitor LCD TFT 20"
- USB-Port
- Schnittoptimierungssoftware
- Macro Programmierung
- DXF-File Import
- Büroarbeitsplatzsoftware

Das DDT-Vorschubsystem (doppel dynamischer Transport)
- 2 Klammern ermöglichen den unterbrechnungsfreien Werkstücktransport.
- Der Bediener führt das Werkstück bis zum Anschlag ein.
- Danach greifen sich beide Klammern das Werkstück und positionieren es maßgenau.
- Während der Bearbeitung kommunizieren beide Klammern miteinander, sodass Klammer 2 zugreift bevor Klammer 1 entspannt.
- Somit ist der Vorschub auch während linearer Fräsungen konstant

Bearbeitungseinheit:
- 9 einzeln ansteuerbare vertikale Spindeln
- 2+2 horizontale Spindeln in X-Richtung
- 2+2 horizontale Spindeln in X-Richtung

- 3,3 kW Hauptspindel, ER 32, 24000 UpM.

Technische Daten:
- Min. Werkstückmaße: X 270mm, Y 185 m, Z 3mm
- Max. Werkstückmaße: X nicht begrenzt, Y 920 m, Z 50mm
- Max. Werkstückgewicht: 50 kg

- Spindelrotation: 3600 UpM
- Sägeblatt-Drehzahl: 7000 UpM

- Max. vertikale Bohrtiefe: 43mm
- Max. vertikaler Durchmesser 35mm
- Max. horizontaler Duchmesser 12mm
- Motor 1,7 kW

- Maschinenabmessungen: 2900x1650x1890mm

Inklusive:
- Schmiermittelpumpe 22 Point
- Werkzeug-Set zum Produktionsstart


Optional gegen Aufpreis erhältlich:
- 2 kg Kartusche Schmiermittel
- 400 g Kartusche GS Artic Schmiermittel für Bohrer
- 400 g Kartusche EP0 Schmiermittel für Führungen
- Zusätzlicher Oberdruck
- Barcode Laser
- Vorderer- und hinterer Plattensupport
- Schmalteilführung, Werkstückbreite min. 70mm
- Schaltschrankkühlung
- Spannungskonstanthalter für PC
