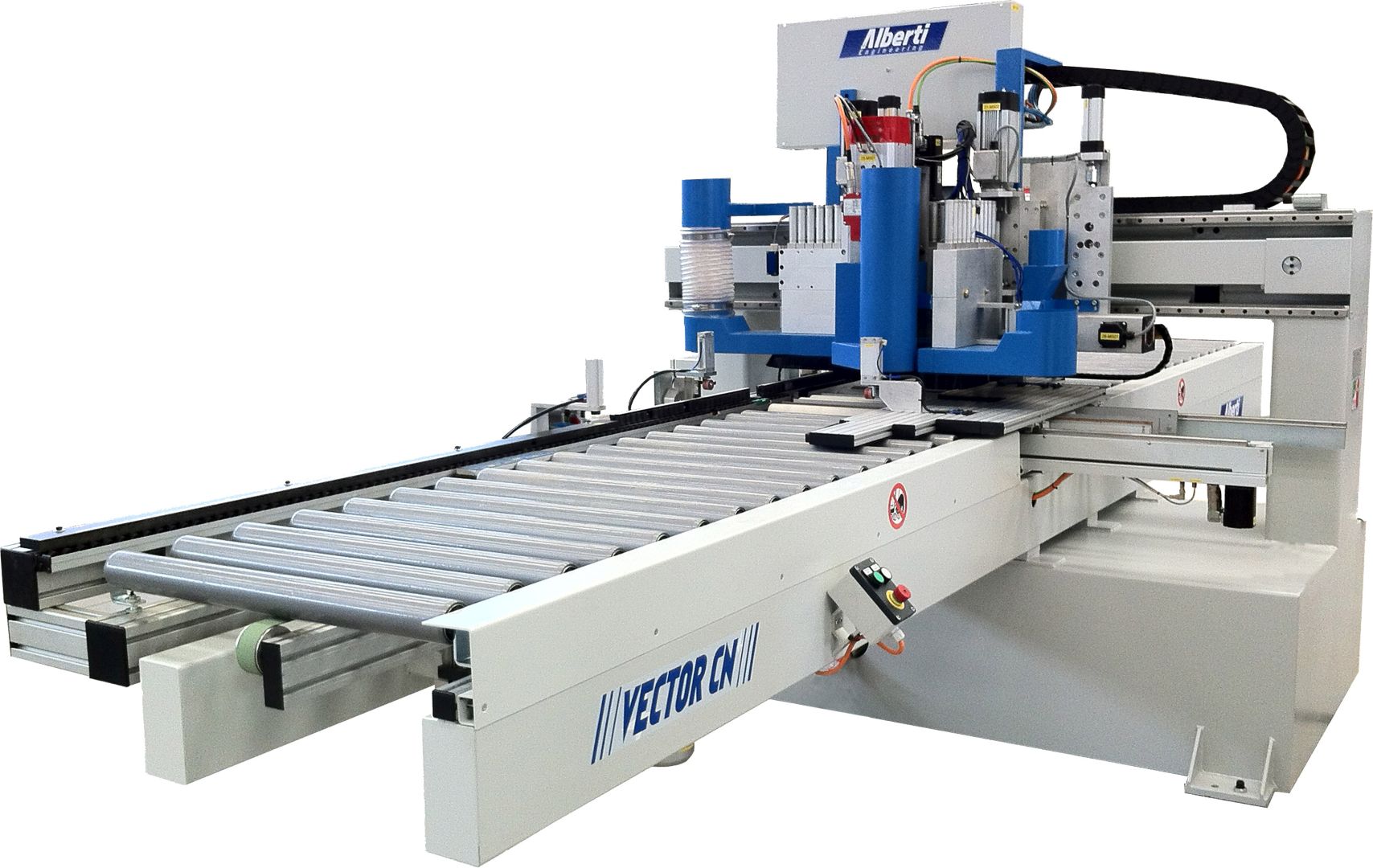

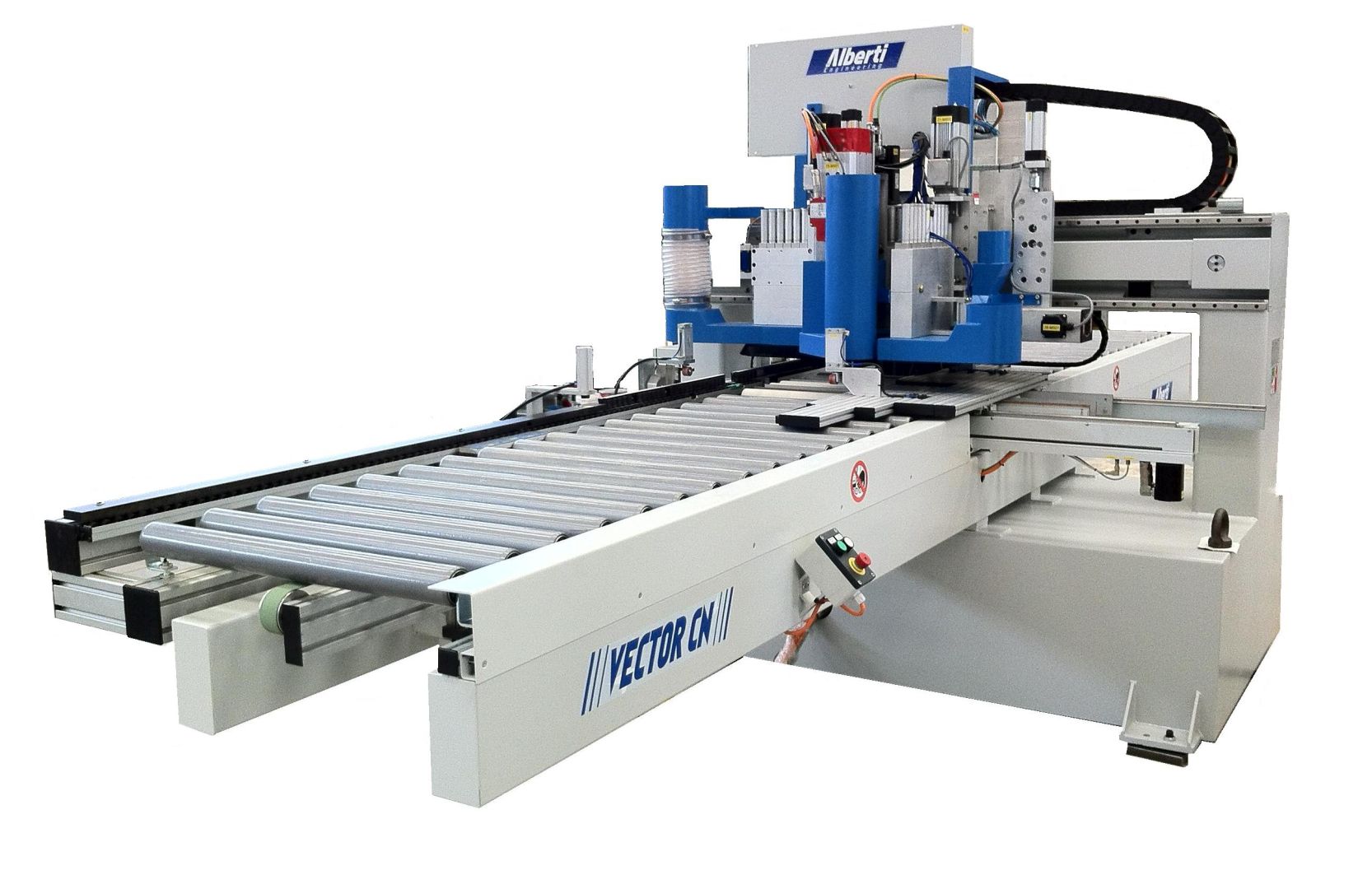

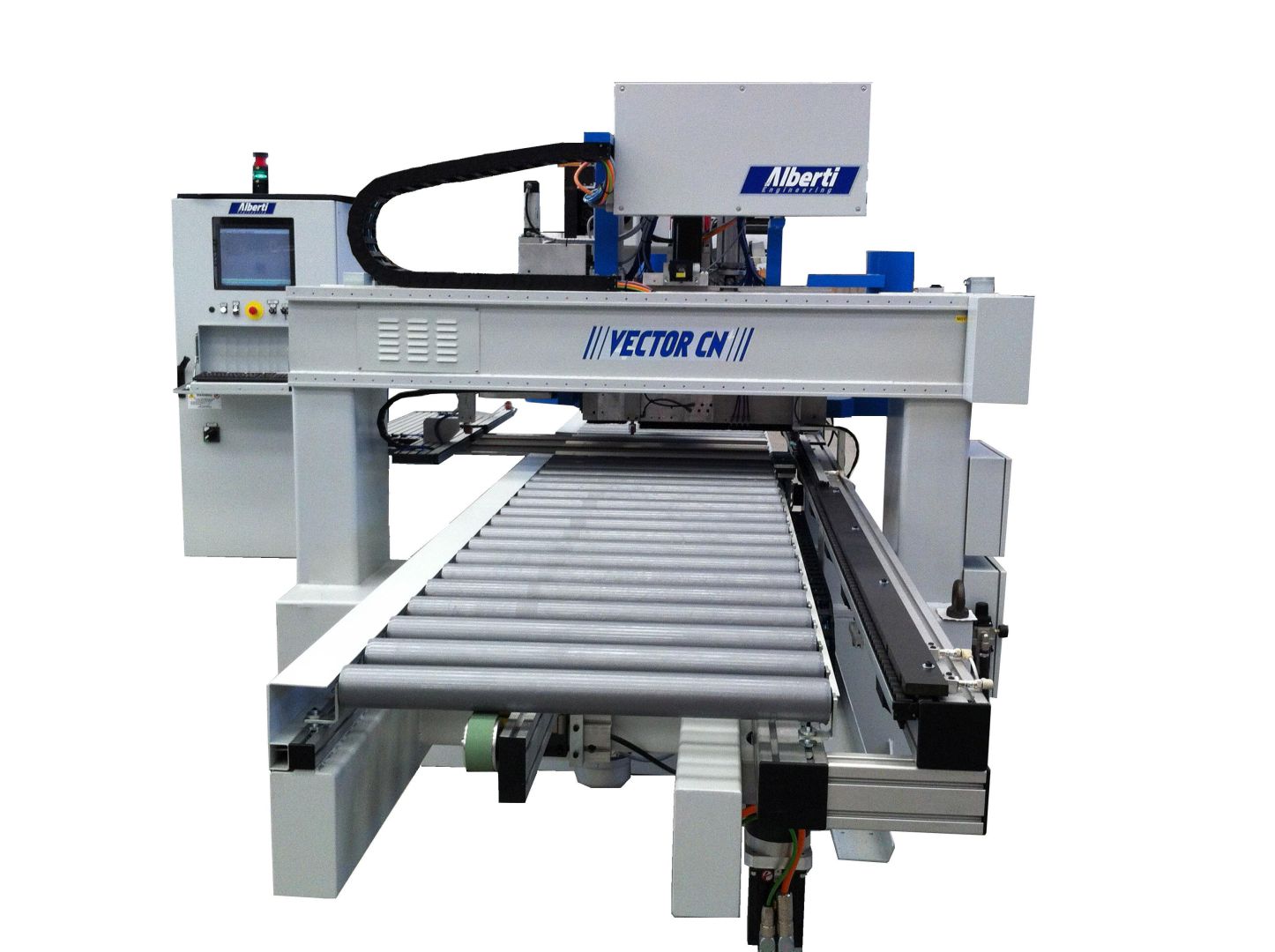

CNC Bohrmaschine ALBERTI Vector DH

CNC Bohrmaschine
Fabrikat: Alberti
Typ: Vector DH
Neumaschine

6 gesteuerte Achsen und zwei große Bohrköpfe sorgen für eine hohe Produktivität bei der Vector DH. Diese Anlage kann manuell oder automatisch beschickt werden.

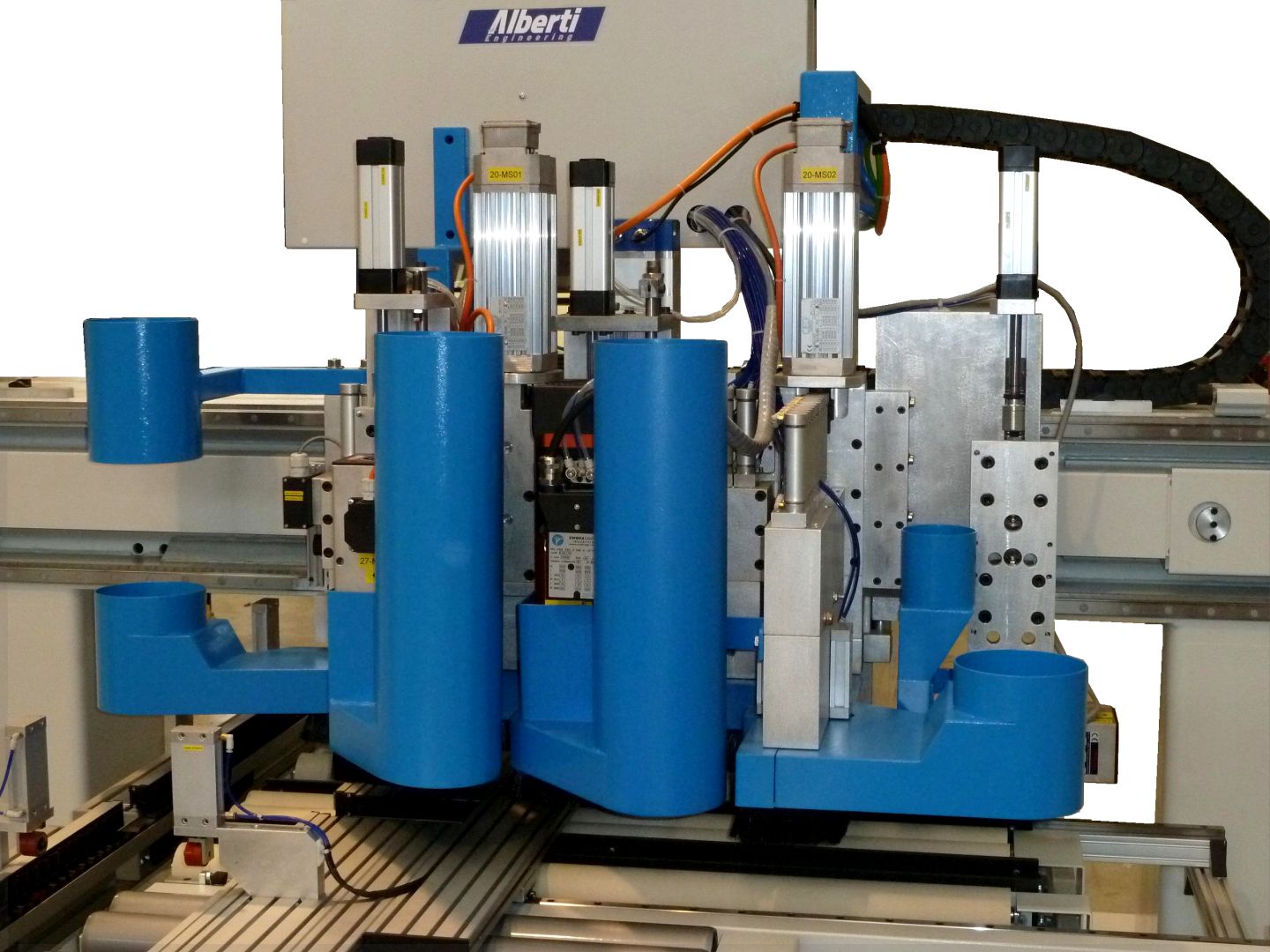

Zwei Bearbeitungsköpfe, von oben arbeitend
Manuelle oder automatische Beschickung und Abstapelung mit Werkstücktransport längs
Monolithischer Rahmen im geschweißten starkem Stahl
Unabhängige Steuerung aller Achsen mit Bohr und optional mit Beschlageinsatzzyklenoptimierung

6 unabhängige Achsen
X Werkstücktransport entlang der X-Achse mit Vakuumsauger zur autom. Ausrichtung
Y1 erster Bearbeitungskopf
Z1 Steuerung Bearbeitungstiefe, erster Bearbeitungskopf
Y2 zweiter Bearbeitungskopf
Z2 Steuerung Bearbeitungstiefe, zweiter Bearbeitungskopf
W Steuerung Seitenandruck

Anmerkung:
Max. Werkstück Maße: 3000x1200x50mm
Min. Werkstück Maße: 300x130x12mm
Geometrie der Werkstücke: Länge > Breite / Länge = Breite / Länge < 20% Breite

Bearbeitungskopf 1 in L-Form mit einem weiteren Werkstückspannsystem
20 vertikale Spindeln:
9 vertikale Spindeln, zentral in Y-Richtung
1 horizontaler Bohrkopf mit 2 Ausgängen in X-Richtung mit vertikalen Spannzylindern
9 vertikale Spindeln, zentral in X-Richtung
1 horizontaler Bohrkopf mit 2 Ausgängen in Y-Richtung mit vertikalen Spannzylindern

Bearbeitungskopf 2 in L-Form mit einem weiteren Werkstückspannsystem
20 vertikale Spindeln:
9 vertikale Spindeln, zentral in Y-Richtung
1 horizontaler Bohrkopf mit 2 Ausgängen in X-Richtung mit vertikalen Spannzylindern
10 vertikale Spindeln, zentral in X-Richtung

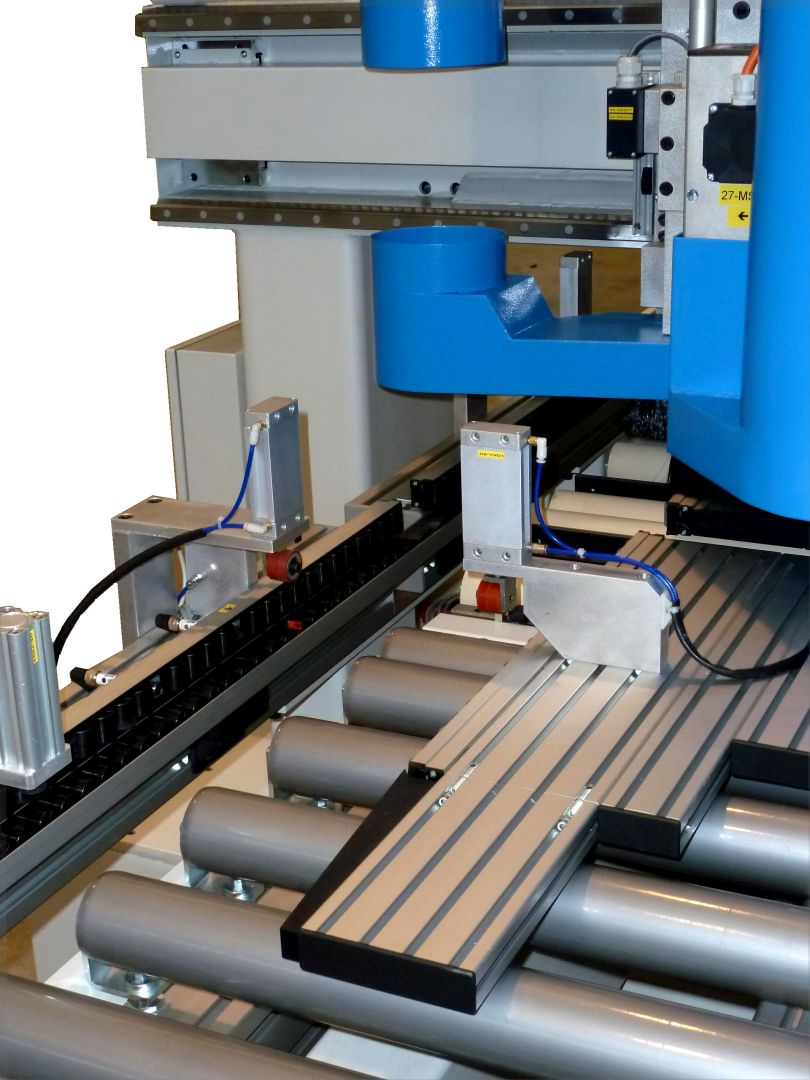

Arbeitstisch:
- Angetriebene PVC-Rollen am Einlauf
Nutzbare Länge: 2000mm, nutzbare Breite: 840mm
- Referenztisch mit PVC-Rollen
Nutzbare Länge: 1000mm, Arbeitshöhe: 920mm, verstellbar +/- 30mm
- Angetriebene PVC-Rollen am Auslauf
Nutzbare Länge: 2000mm, nutzbare Breite: 840mm
- Vertikale Werkstückspanner, autom. auf Werkstückstärke eingestellt
- Autom. Null-Punkt Erkennung in X-Richtung am Werkstückanfang- und Ende
- Lampe zur Anzeige für Werkstückklemmung und Bearbeitungsmodus
- Werkstückfreigabe zur Positionskorrektur

Winkelaggregat

TPA Albatros Software


Optional gegen Aufpreis erhältlich:

Bohreinheiten:
Horizontale Bohrköpfe: in X-Richtung, 2 Ausgänge und vertikale Werkstückspanner, Bohrtiefe max. 50mm
Horizontale Bohrköpfe: in Y-Richtung, 2 Ausgänge und vertikale Werkstückspanner, Bohrtiefe max. 45mm
Monoblock 13 Vertikale Spindeln in X-Richtung
Monoblock 15 Vertikale Spindeln in X-Richtung

Inverter für Hochfrequenz Aggregate

Nutsäge in X-Richtung 1,8 PS, Ø 150mm

Nutsäge in X-Richtung und Y-Richtung 1,8 PS, Ø 150mm

7 PS Elektrospindel,12.000-18.000 UpM, Werkzeug-Ø 20mm, CPE-Aufnahme, manuell auswechselbar
9 PS Elektrospindel,12.000-18.000 UpM, Werkzeug-Ø 20mm, HSK 63 F-Aufnahme, manuell oder automatisch auswechselbar

4-fach Werkzeugwechsler für Werkzeuge mit max. 40mm Ø

HSK 63F Konus

C-Achse

Unterbrechungsfreie Stromversorgung PC

PLC Funktionen zur Steuerung der autom. Beschickung und Abstapelung

Vorbereitung Basisversion für Beschläge
Vorbereitung Basisversion für Lager
Vorbereitung Basisversion für Schubkastenführungsschienen

Dongle für Offline Editor Funktionen

Barcode Lesegerät

Zusätzlicher Vakuumsauger zur Ausrichtung
