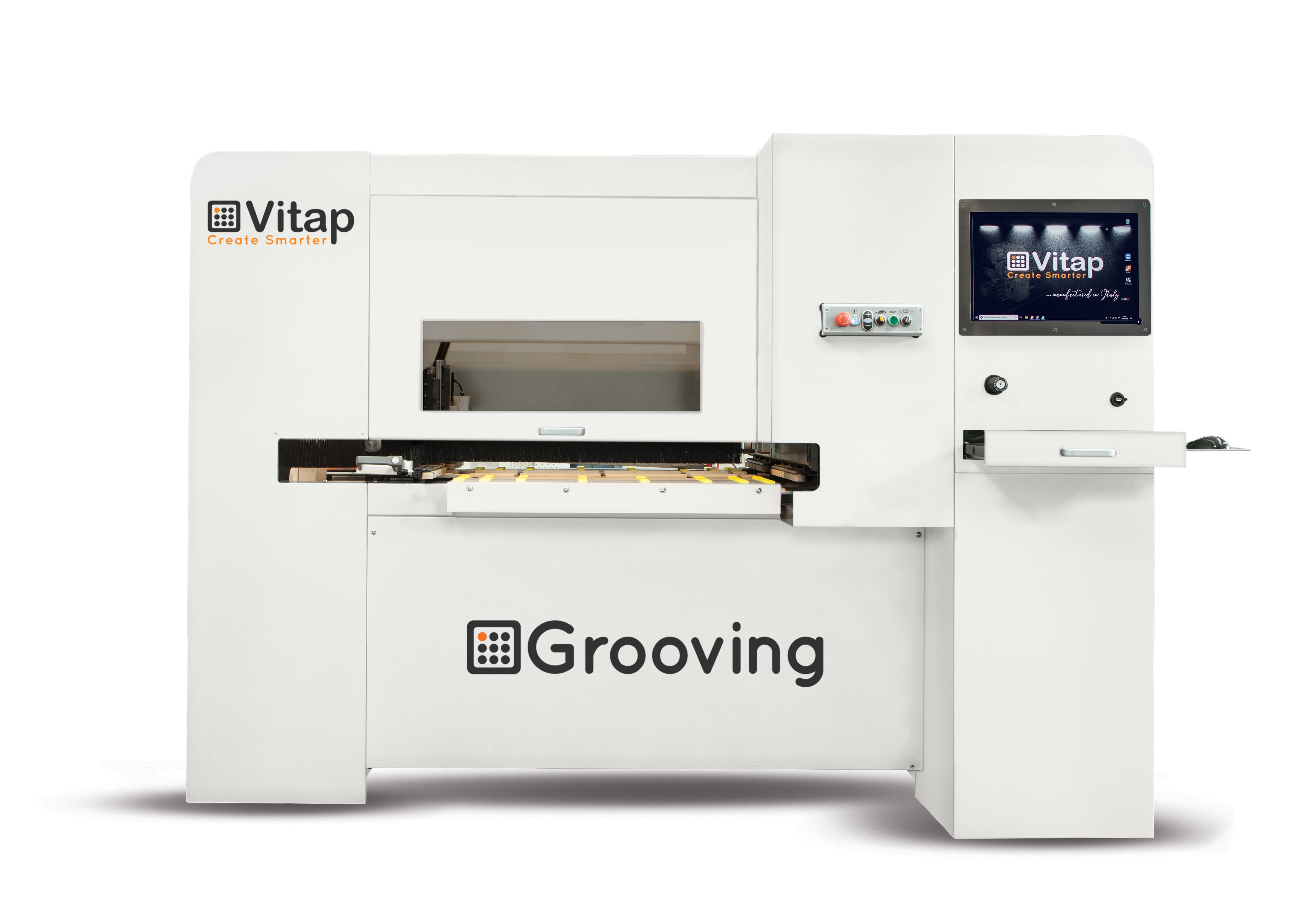

Durchlaufnutmaschine für Akustikplatten, GROOVING

Durchlaufnutmaschine
Fabrikat: VITAP
Typ: GROOVING

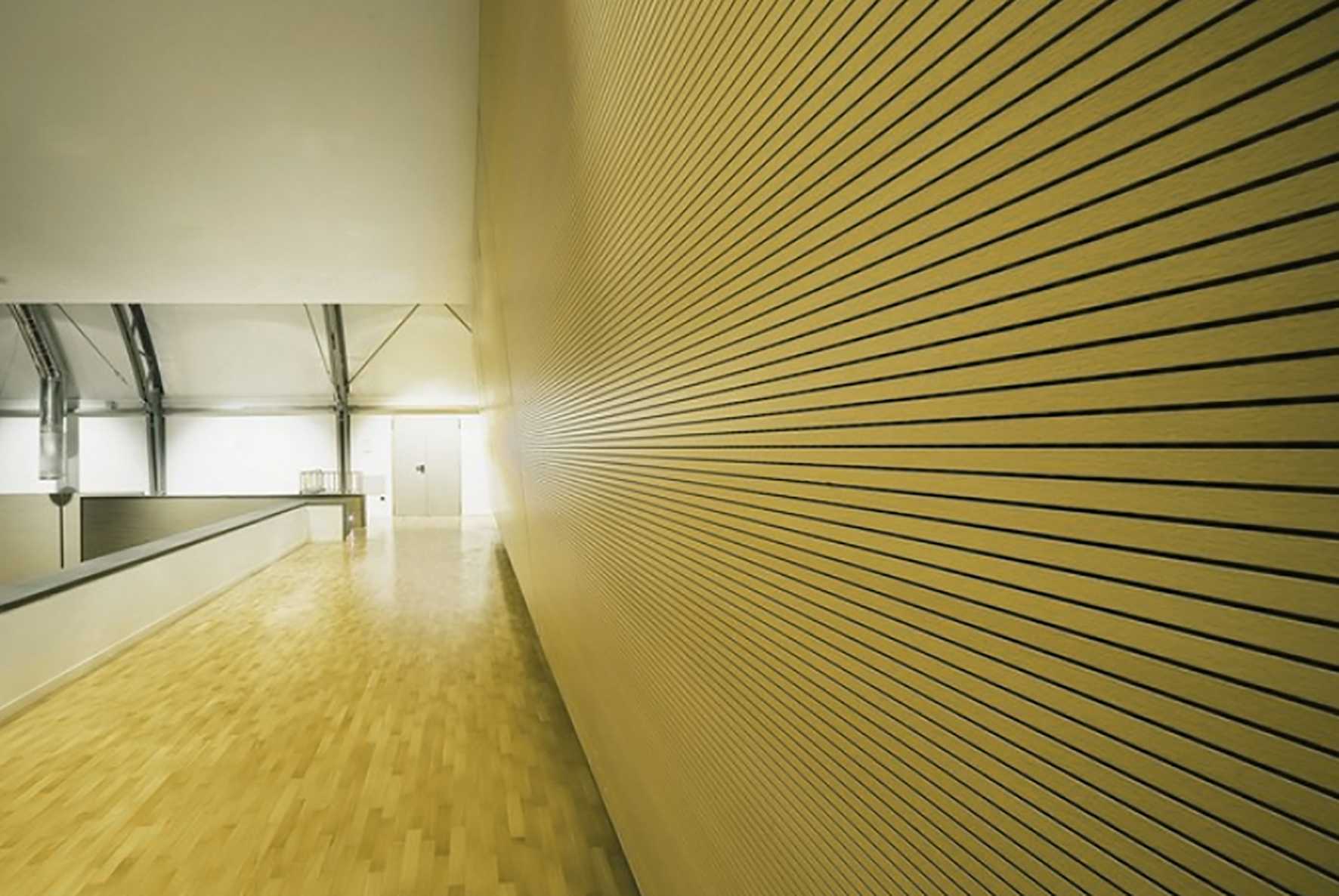

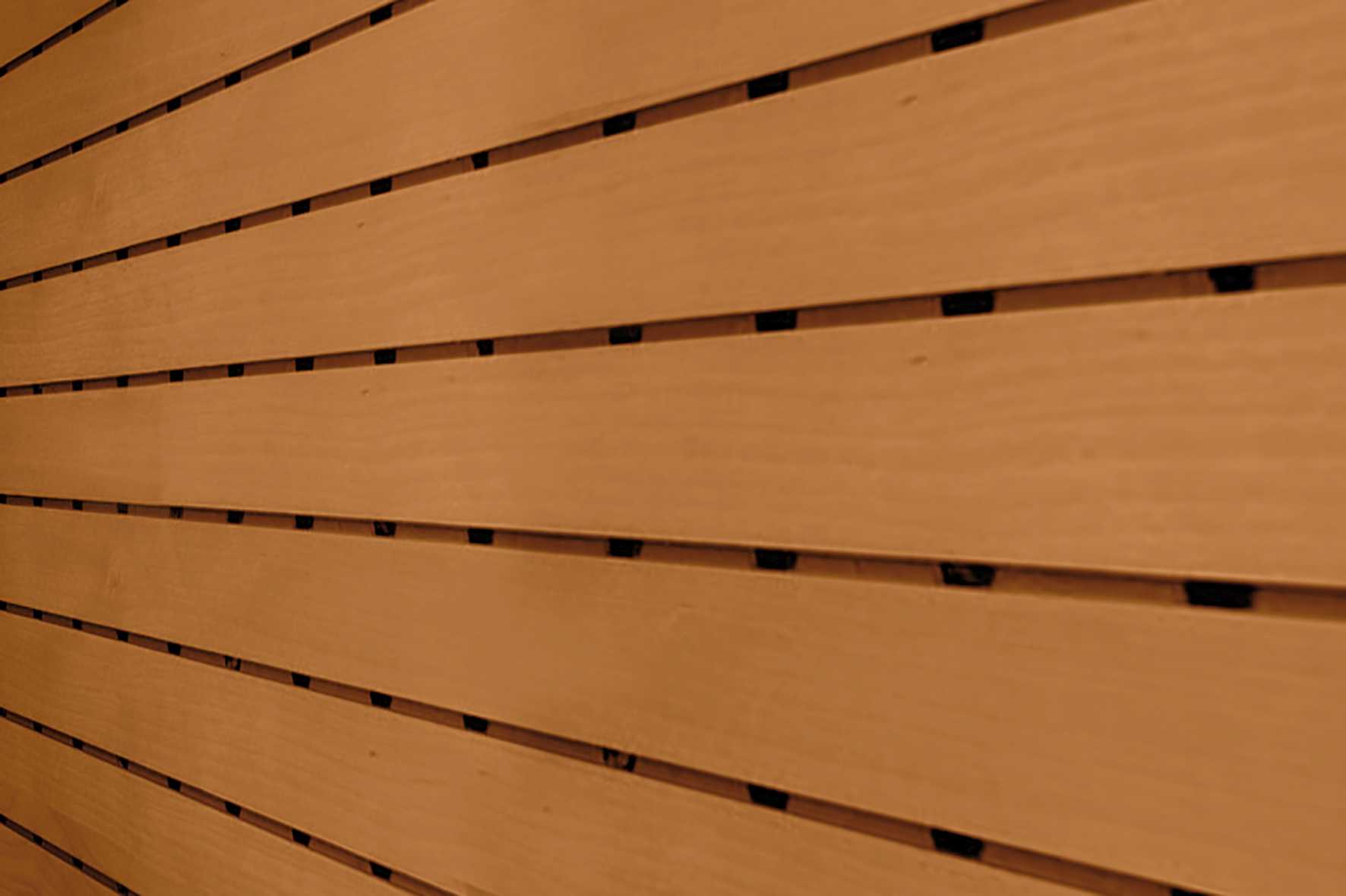

für die Herstellung von Akustikplatten zur Schalldämmung

Werkzeuge:
1 Welle mit 7 Sägeblättern, Sägeblastärke 4mm, Ø 125mm
Abstand zwischen den Sägeblättern 30mm
Drehzahl: max. 7000 U/min.

Werkstücke:
Maximale Abmessungen:
X = unbegrenzt
Y = 1200 mm
Z = 50 mm

Minimale Abmessungen:
X = 400 mm
Y = 300 mm
Z = 12 mm

Eigenschaften:
3 gesteuerte Achsen:
X-Achse : kontinuierlicher Werkstückdurchlauf mittels patentiertem Riemenvorschub.
Y-Achse: Verstellung der Bearbeitungseinheit
Z-Achse: Werkstücknuten

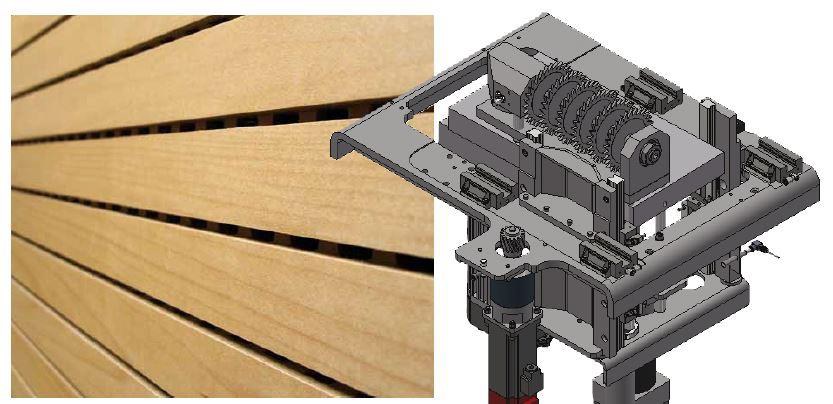

Neu patentiertes, sehr starre Bearbeitungseinheit auf Y- und Z-Achse
Permanenter Seitendruck mit konstantem Vorlegehub zur perfekten Positionierung der Platte an die 0-Linie.
Positionierachse X mit Direktmotorantrieb, Y mit Zahnstangenantrieb, Z mit Kugelrollspindel.
Keine theoretische Längenbegrenzung ( max. Werkstückgewicht 25 kg )

Einfache TPA Programmierung
- Die Schnitte werden auf einem virtuellen Werkstück angezeigt
- Sie können Referenzpunkt exakt durch Eingabe oder einfach per Mausklick bestimmen

- LCD Monitor 20“
- Graphische Programmerstellung mit CAD TPA EDI 32 Basis-Version
- Macro-Programmierung
- Job-Liste
- USB-Schnittstelle zum Laden von Programmen
- 3-stufiges Passwortlevel

CE - Konform

Inklusive:
- Schmiermittelpumpe 22 Point
- Bürosoftware

Optionen:
- 2 kg Kartusche Schmiermittel
- 400 g Kartusche GS Artic Schmiermittel für Bohrer
- 400 g Kartusche GS Artic Schmiermittel für Führungen

- Bar Code Lesegerät
- Vordere und hintere Auflegerollenbahn
- Welle ohne Sägeblätter
- Schaltschrankkühlung
- Spannungskonstanthalter für PC
