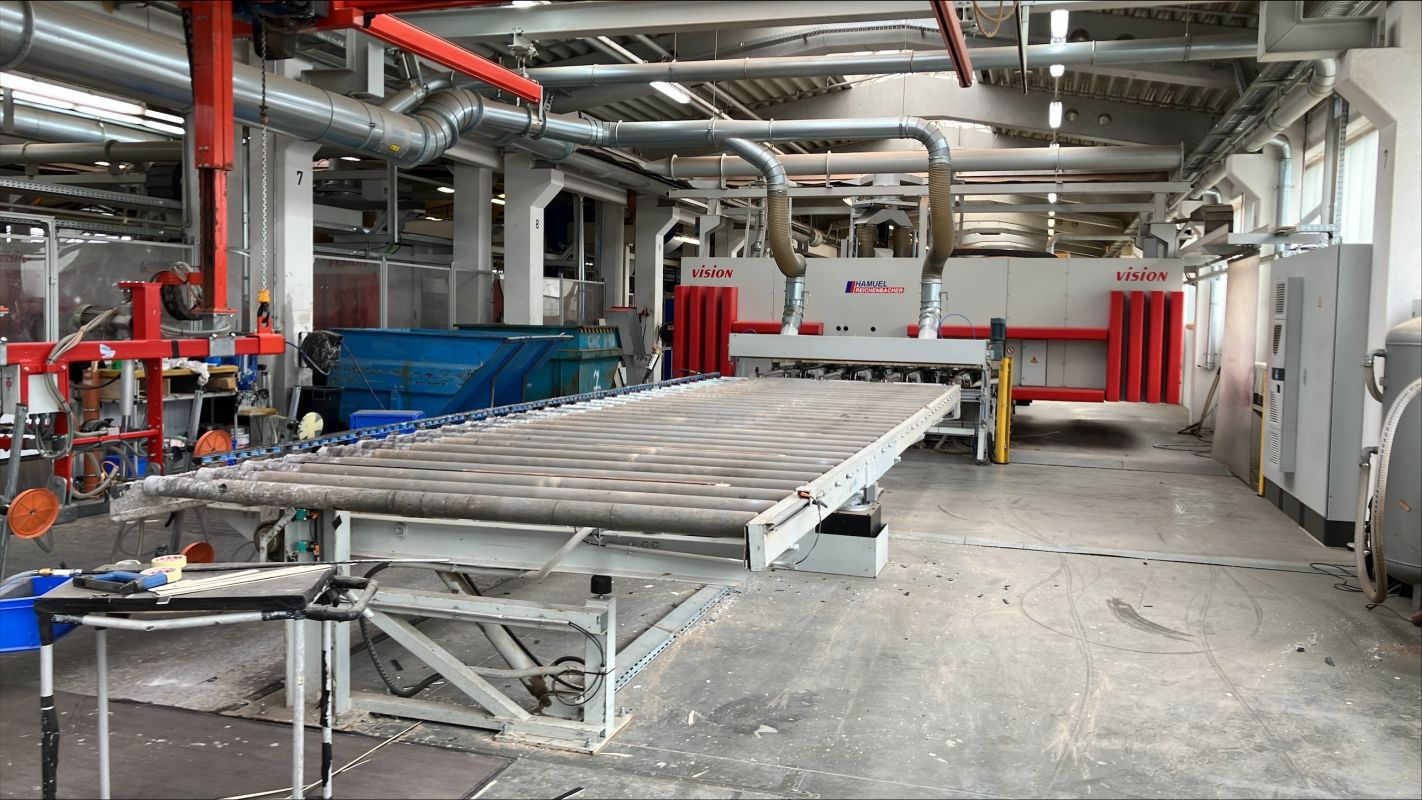

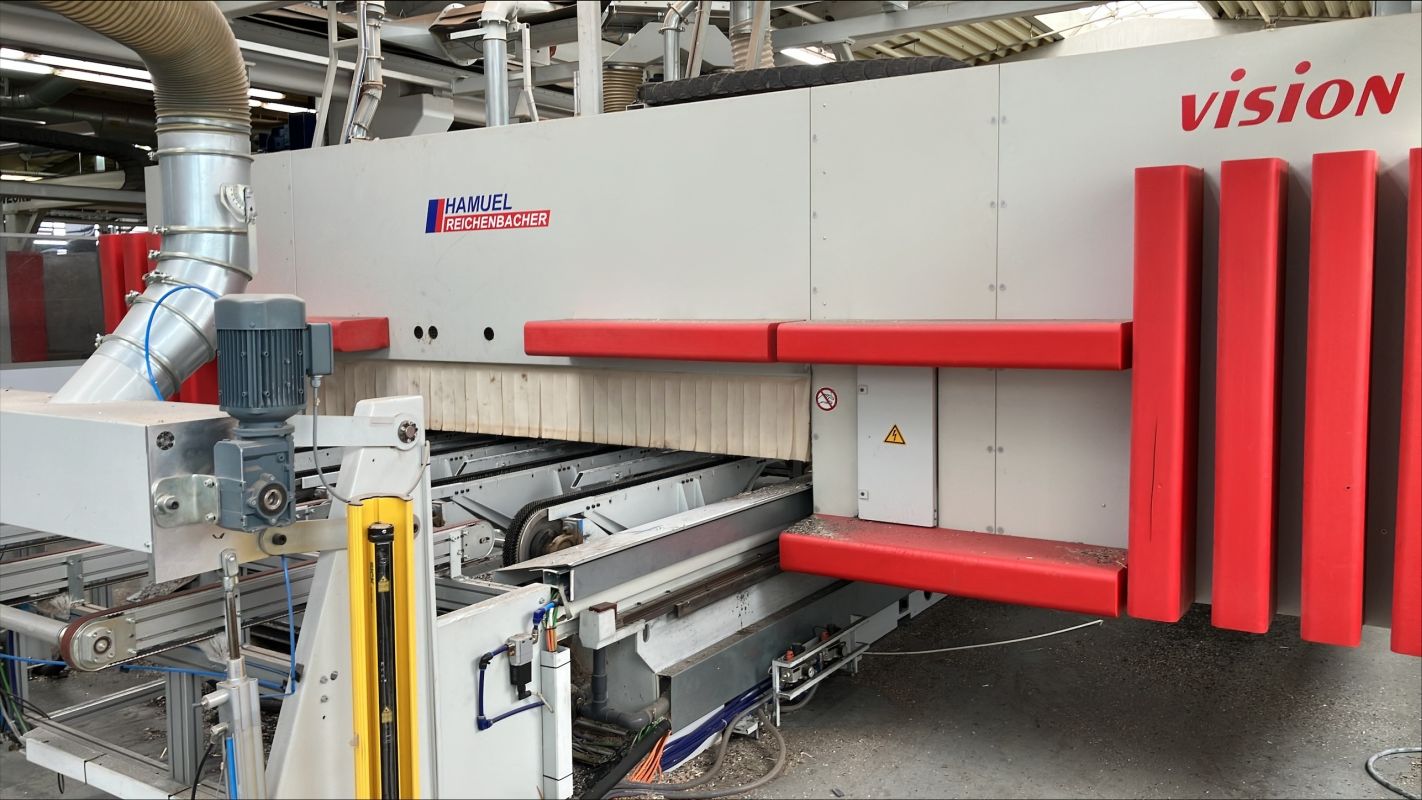

5-Achs-CNC Bearbeitungszentrum

5-Achs-CNC Bearbeitungszentrum
Fabr.: Reichenbacher
Typ: VISION III-TT-L
Baujahr 2017


5-Achs, 3-Achs, MBG8, 5x SNA
automatischer Trägertisch mit Vakuumpins

Daten der Achsen und Antriebe
Numerisch gesteuerte Achsen
X1/2-Achsen ca. 8.540 mm = Längsbewegung Portal
Y1-Achse ca. 2.500 mm = Querbewegung Aggregate
Z1-Achse ca. 480 mm = Vertikalbewegung Aggregate
B1-Achse  180 ° = Schwenkbewegung
C1-Achse  360 ° = Drehbewegung
X3-Achse = Bewegung Unterflur-Bohreinheit
U2- bis U10-Achse = Bewegung Träger 1-9 (Gantry)
Werkzeugwechsler = Drehbewegung
Gurtband = Drehbewegung

Maximale Geschwindigkeiten der Achsen
in X-Richtung: 60 m/min
in Y-Richtung: 60 m/min
in Z-Richtung: 20 m/min
Stufenlos programmierbare Arbeitsgeschwindigkeit in der X/Y-Ebene auf beliebiger Bahn.
Die Drehgeschwindigkeit der B- und C-Achse liegen bei max. 90 °/s.

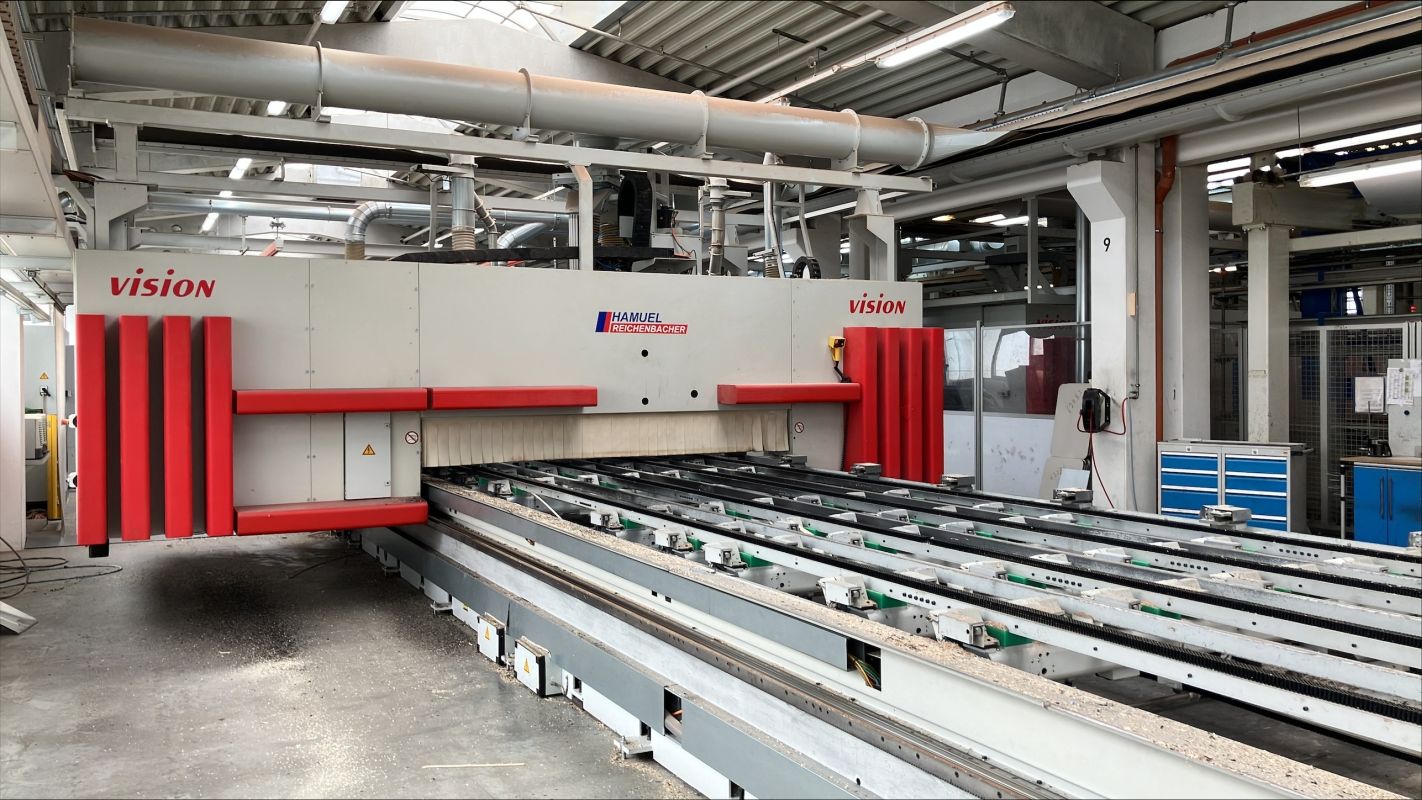

Automatisch verstellbarer Trägertisch mit Vakuumpins
Im feststehenden Maschinenbett sind in X-Richtung automatisch verstellbare Träger mit Vakuum-
Saugtellern installiert.
Tischgröße: ca. 8.500 x 2.600 mm

Arbeitsbereiche
Folgende Arbeitsbereiche steht voll umfahrbar, bei vertikaler Stellung der Arbeitsspindel (mit WZ
Ø=100mm) und dem Bohraggregat, zur Verfügung.
einfache Beschickung: max. 8.500 x 2.600 mm
max. Werkstückgewicht: 150

Träger mit Vakuum-Saugtellern (9 Stück)
Beweglicher Träger der elektromotorisch jeweils in einem Fahr-bereich von +/- 1.000 mm Arbeitsbereich
Träger im Abstand von ca. 1000 mm
Der min. Abstand zwischen Trägern: ca. 300 mm
Auf jedem Träger sind 8 Vakuumsauger (Saugteller) vorgese-hen, mit einem Ø = 100 mm.
Die Riemenantriebe teilen die Traverse in 1-2-2-2-1 Sauger.
Die Träger werden beidseitig über Elektromotoren angetrieben.
Jeder Träger ist mit einem Vakuumwächter ausgestattet.
Die Saugteller sind mit Blasdüsen ausgestatte, diese dient zur Reinigung der Saugteller.

Vakuumpins Ø 100 mm (insgesamt 72 Stück)
Die Vakuumpins sind fest am Träger angebracht.
Hub = 100 mm
Nutzhub = 25 mm (über Grundband)

Bedienkomponenten
- Bedientafel TFT Flachbildschirm 17“
- Anzeigerechner PCU 50.5
- Betriebssystem Windows 7
- Bedienoberfläche HMI Operate


Hinweis:
Die technischen Daten und Beschreibungen sind Abschrift der damaligen Auftragsbestätigung. Daten dienen zur Information und sind nicht verbindlich.
