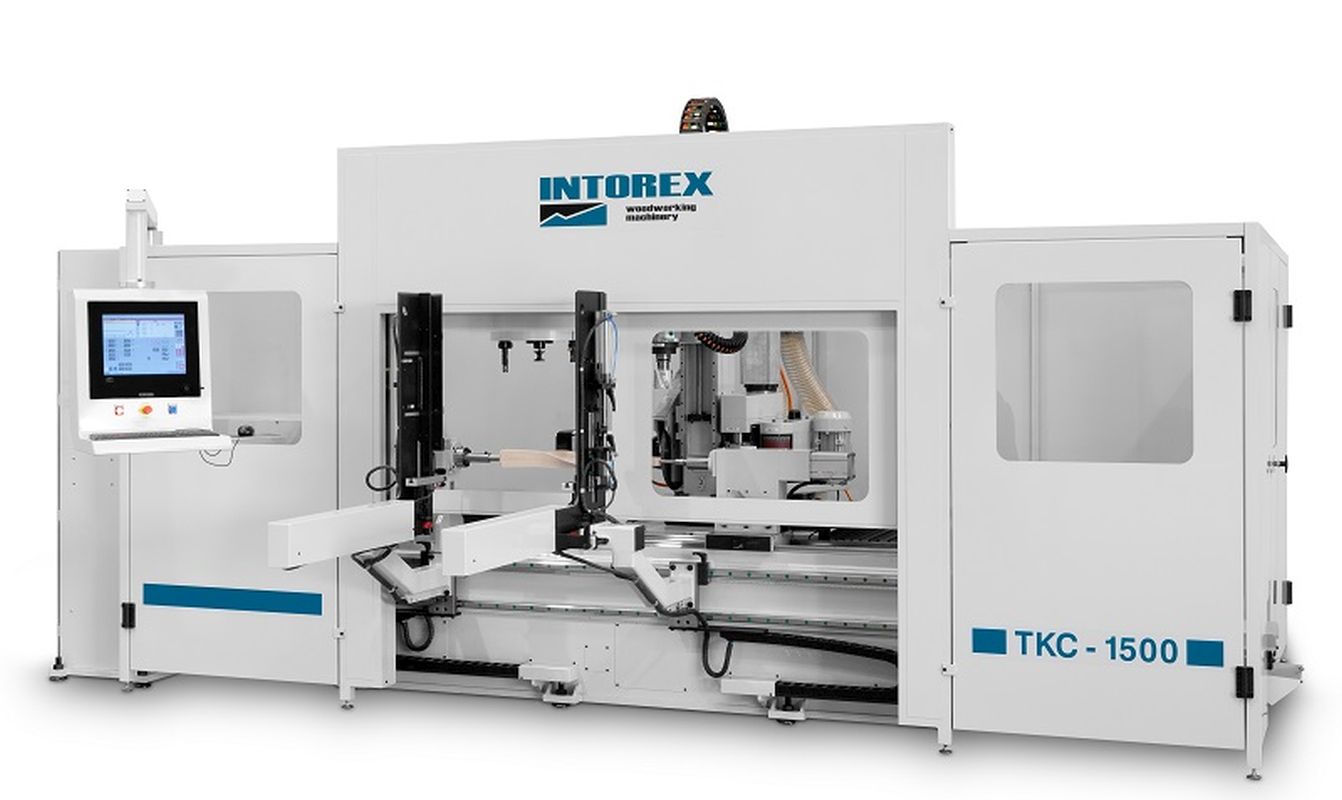

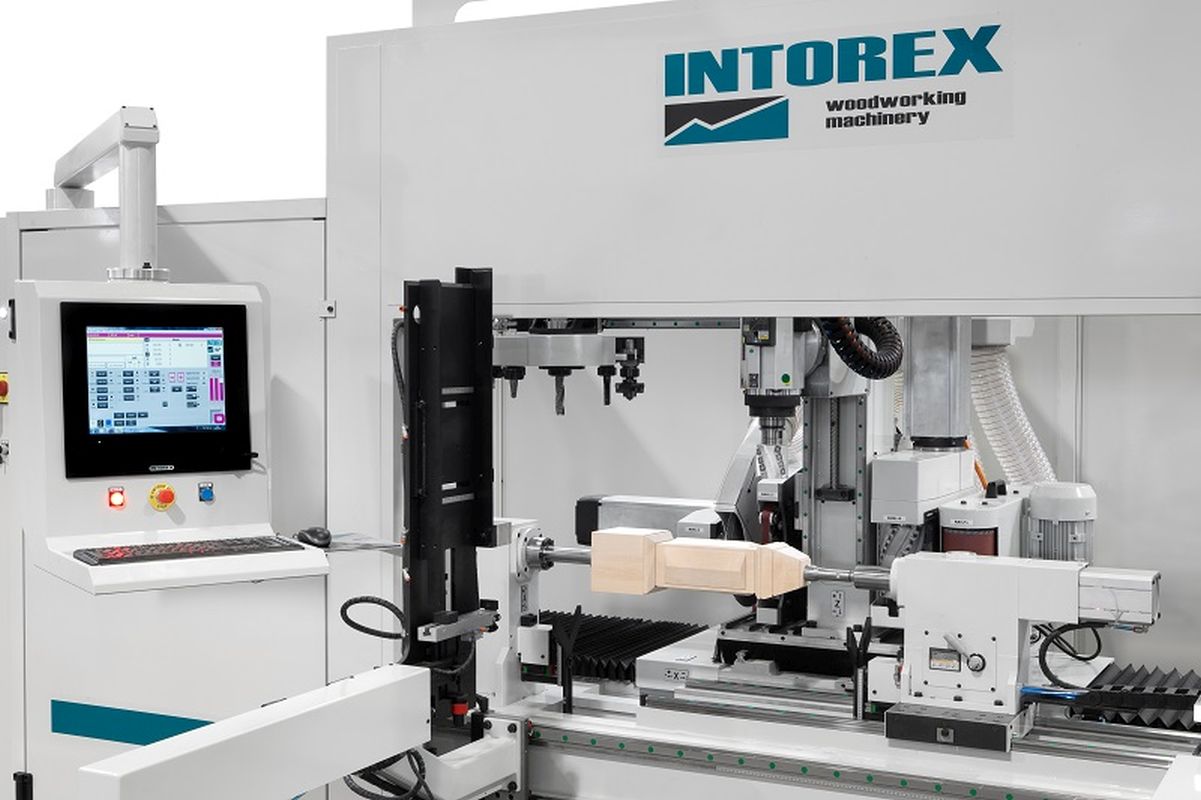

CNC Bearbeitungszentrum INTOREX TKC-1500 AS

CNC Bearbeitungszentrum
Fabr. Intorex
Typ TKC-1500 AS
Neumaschine

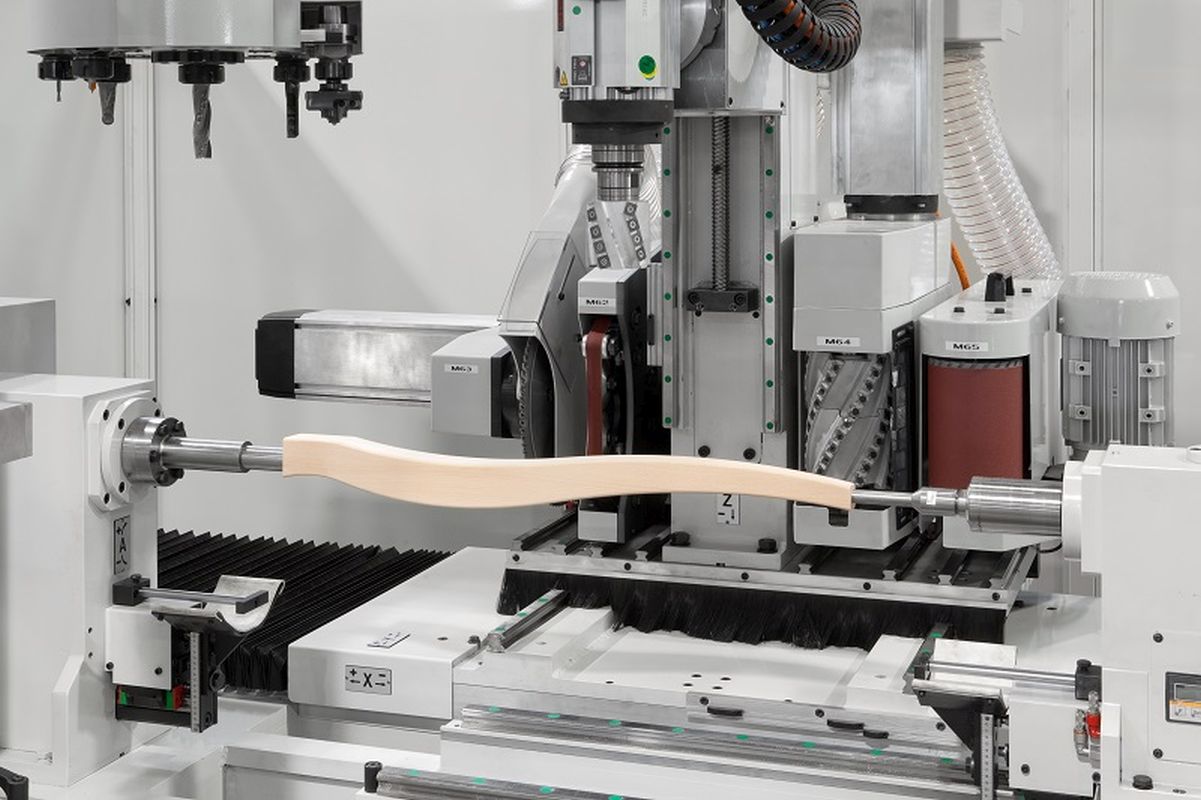

Bearbeitungszentrum TKC-1500 AS mit 5 interpolierten Achsen und SOLIDCAM 3D-Paket für asymmetrische Profile

STANDARDZUBEHÖR IM LIEFERUMFANG ENTHALTEN:
SolidCAM- ist ein 5 interpoliertes 3D CAM-CAM-Paket, das die Konstruktion von Teilen/Montage und CNC-Programmierung ermöglicht. SolidCAM
läuft direkt über das SolidWorks CAD-System mit nahtloser Integration und voller Werkzeugwegassoziativität. Alle Konstruktionsänderungen führen zu
einer automatischen Aktualisierung der Werkzeugwege im CAD-Modell. Möglichkeit, mehrere Solid-Konstruktionsformate zu importieren.

Änderung der Fräskopfparameter und Softwareanpassung zur Bearbeitung asymmetrischer Teile:
- CN-Parametrisierung für dynamische Hochgeschwindigkeitsinterpolationen auf asymmetrischen Oberflächen.
- Bearbeitungs- und Verknüpfungsstrategien für die Erzeugung von 3D-Hochgeschwindigkeits-Werkzeugwegen.
- Simulation der Maschine. Warnung zur Vermeidung von Kollisionen für Werkzeug, Werkzeughalter und Köpfe.
- Kinematik der Maschinen.
- Spezifischer Postprozessor.

Elektrospindel (Achse B). Elektromotor mit 7,5 Kw und einer Drehzahl von 0 bis 22000 U/min,
die von der CNC gesteuert wird. Automatischer Werkzeugwechsel (HSK F63) und elektrische Lüfterkühlung

Spindelstock (Achse A). Motor von 15'3 Kw mit Interpolation und Positionierung bei 360º und
kontinuierlicher Drehgeschwindigkeit von 0 bis 1500 U/min, gesteuert von der CNC

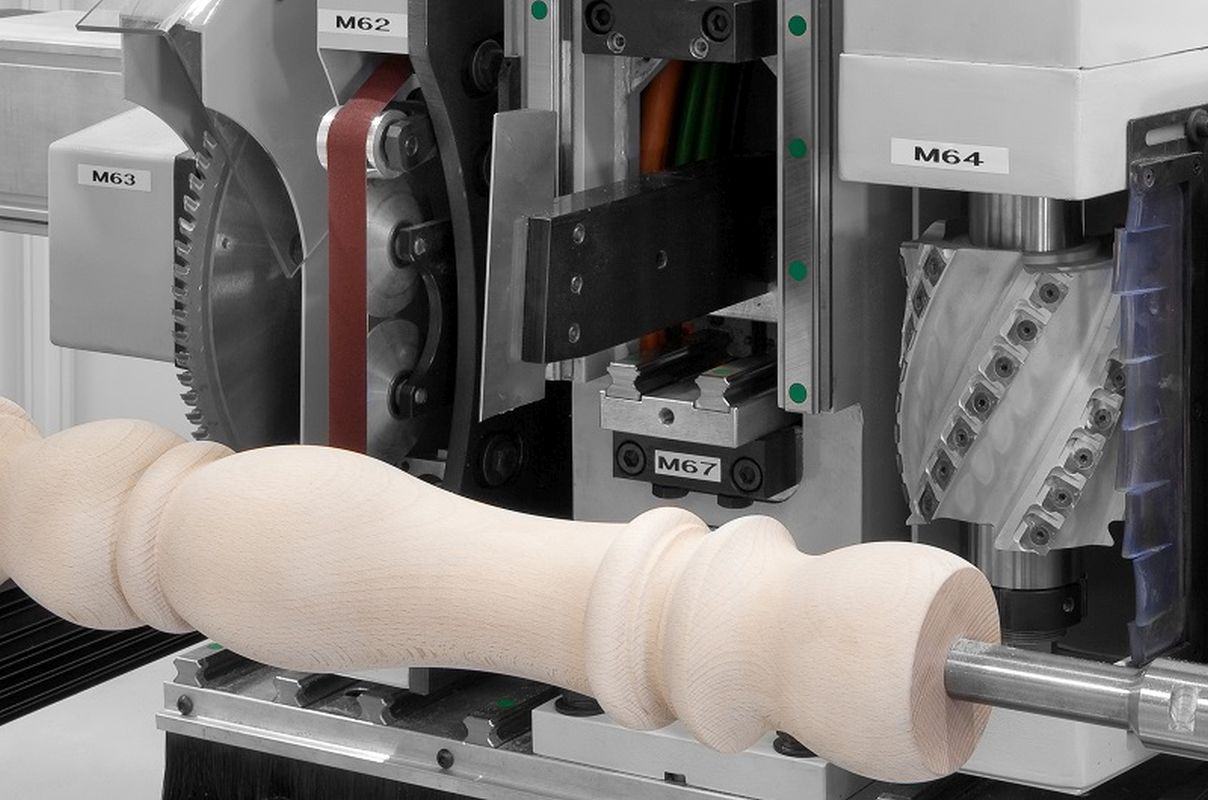

Dreh- oder Frässpindelstock mit Sägeblatt (Achse Y, Aggregat Y2), ausgestattet mit einem Motor von 9 kW und
einer vom Inverter gesteuerten Drehzahl von 1000 bis 4500 U/min (Sägeblatt nicht inbegriffen)

Spindelstock für die Formgebung mit Formgebungsfräser (Achse Y, Aggregat Y3), ausgestattet mit einem 9-kW-Motor und
einer vom Inverter gesteuerten Drehgeschwindigkeit von 1000 bis 5000 U/min (Formgebungsfräser nicht im Lieferumfang enthalten)

Schleifspindelstock (Achse Y, Aggregat Y4), ausgestattet mit einem Motor von 2'2 kW und einer Drehzahl von 3000 U/min

Automatische Zuführeinheit bis zu einer Fläche von 150x150 und einer Länge von 1500 mm

Trommelwerkzeugmagazin mit 8 Werkzeugpositionen (Achse Q). Es hat 6 Werkzeughalter mit Kegel HSK F 63 (Werkzeuge nicht inbegriffen)

Entladeeinheit und Entnahme der Teile über ein Förderband

Vollständig geschlossene Schutzvorrichtungen, bestehend aus einer pneumatischen Fronttür, die sich synchron zum Arbeitszyklus öffnet/schließt,
Rückwänden und festen Seiten. Die Schutzvorrichtungen entsprechen der EU-Norm.

Satz von zwei pneumatischen Zylindern „Anti-Schock“, der jede Beschädigung des Stücks beim Entladen verhindert

Spindelstockhalterung für austauschbare Punkte

Zylindrischer Spindelstock Durchm. 30

Reitstock Durchm. 15

Schleifbänder Güteklasse 150, Abmessungen 170x1500

Wartungswerkzeug, Hydrauliköl und Gebrauchsanweisung
