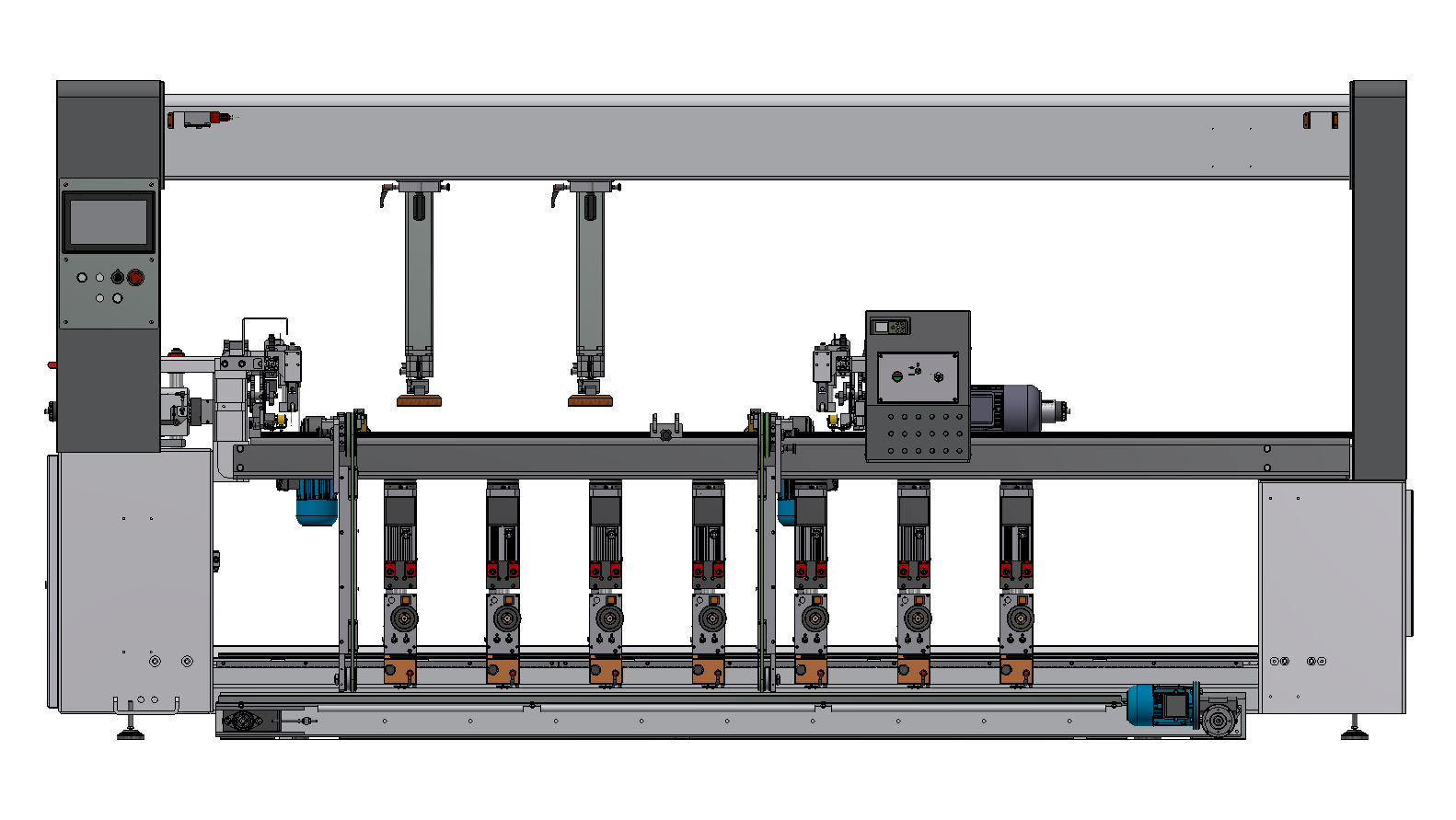

Automatische Durchlaufbohrmaschine SIGMA B1

Automatische Durchlaufbohrmaschine
Fabrikat: VITAP
Typ: SIGMA B1
Neumaschine

Technische Daten:
- Arbeitstisch 2800 mm
- PLC, Touchscreen
- 2 horizontale Bohrköpfe mit 21 Spindeln zur Aufnahme von Schnellwechselbohrfuttern
- 2 Motore mit jeweils 2 PS (kw 1,5 )
- Der rechte horizontale Bohrkopf kann über den vertikalen Bohreinheiten verschoben werden und ist mit Prismenführungen und Kugelbuchsen, sowie elektronischer Digitalanzeige ausgestattet
- Digitale Positionsanzeige zur Höhenregulierung der horizontalen Bohrgruppen
- 2 pneumatische Anschläge
- Wechselnder horizontaler/vertikaler Bohrkreislauf;
- Gefederter Riemenvorschub auf Prismenführung mit Kugelbuchsen gelagert
- Front-  und Seitenandruck
- Sicherheitsschaltung
- Materialeinzugsriemen 700 mm
- rechter, horizontaler Bohrkopf mit Kugelbuchsenführung und elektronischer Digitalanzeige
- Standard accessories
- CE-Standard
- Staub-und Späneauffangvorrichtung 2800 mm
- Durch Photozellen überwachter Sicherheitsbereich


Optionen:
Paket "vertikales Bohren":
- 2 Motoren, je 1,1 kw, auf Führungen, vorgesehen zur Aufnahme von geteilten, drehbaren Bohrköpfen
- Die Querverschiebung der Motoren und die Drehung der geteilten Bohrköpfe sind durch pneumatische Schalter an der Vorderseite der Bohrgruppe gesichert.
- Die Motoren können manuell verschoben werden und haben eine Digitalanzeige
- Die Bohrgruppe ist mit einer Bohrtiefenregulierung ausgerüstet
- Die Längsverschiebung der Bohrgruppe ist kugelgelagert und haben eine Digitalanzeige mit Magnetstreifen
- Öldynamische Bremse


Um 90 Grad drehbarer, geteilter Bohrkopf mit 11 Spindeln zur Aufnahme von Schnellwechselbohrfutter

Um 90 Grad drehbarer, geteilter Bohrkopf mit 9 Spindeln

Druckstempel (vertikal) komplett Support-Traverse

Schnellwechselbohrfutter für 10 mm Schaftdurchmesser

Automatische Magazinzuführung für Streifenmaterial

Software für die Maschineninstallation

Zentrale Materialzuführungseinheit

Angetriebenes Auslauftransportband
