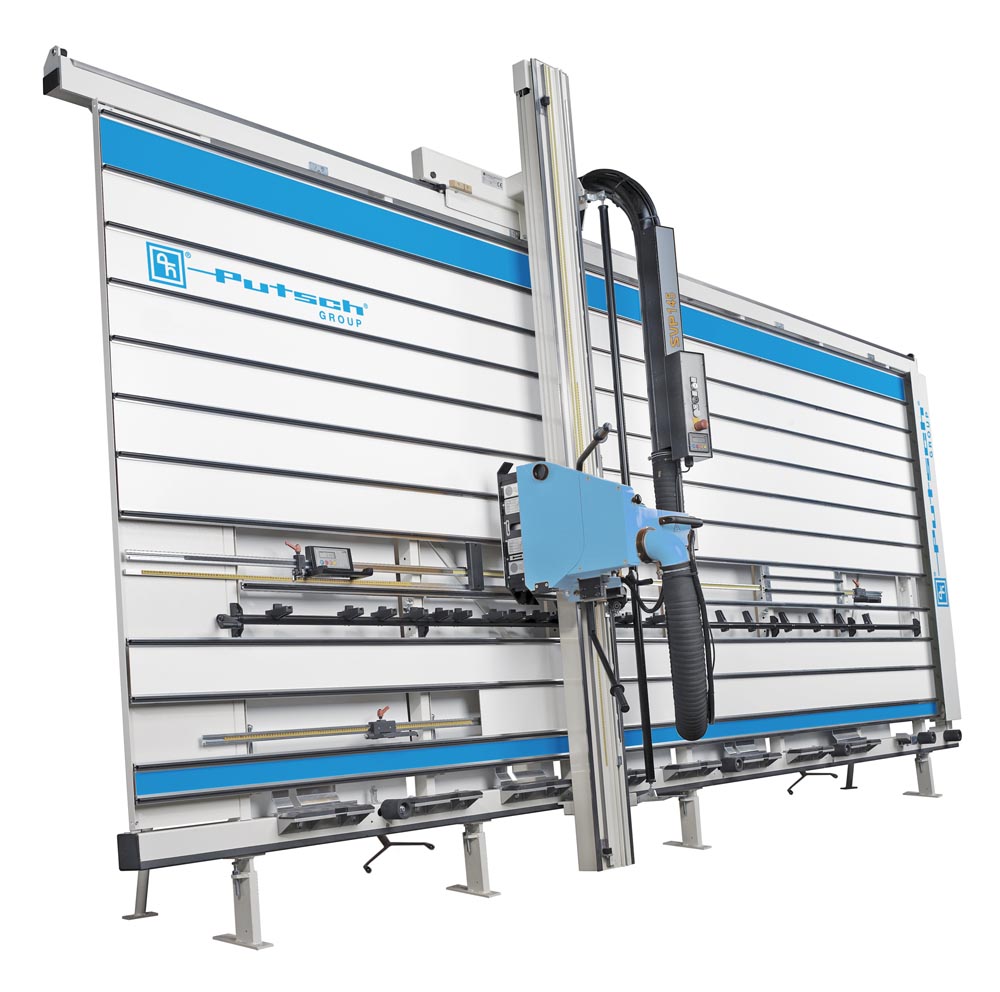

Senkrechte manuelle Plattensäge SVP 145 M PUTSCH

Vertikale Plattenaufteilsäge
Fabrikat: Putsch
Typ: SVP 145 M
Neumaschine

Kurzbeschreibung:
Die SVP 145 M ist eine vertikale Plattensäge zum Zuschneiden von Platten in senkrechter sowie waagerechter Richtung.
Der Rahmen der Säge ist vollständig verschweißt und verfügt über einen Anlagerost für die zu bearbeitenden Werkstücke, bestehend aus Aluminiumleisten und Kunststoffeinsätzen.
Die automatische Rostverschiebung sorgt dafür, dass bei waagerechten Schnitten das Sägeblatt nicht auf die Anlageleisten trifft.
Die unteren Werkstückauflagen bestehen aus Aluminiumsohlen und Kunststoffauflagen. Für die einfache Verschiebung der Werkstücke ist die Maschine mit versenkbaren Transportrollen ausgestattet.
Der Sägebalken und der Sägewagen können von Hand verschoben und eingestellt werden, der Sägebalken kann dazu an 5 senkrechten Sägepositionen fixiert werden.
Das komfortable Ein- und Austauchen des Sägekopfes wird durch einen ergonomisch geformten Handgriff gewährleistet.

Standardausstattung:
- Elektrisch angetriebener, automatischer Verschieberost
- Wegschwenkbare Mittenauflage, für schmale Werkstücke (Länge ca. 2340 mm)
- 4 Nutsteine zum Fixieren waagerechter Schnitte
- 2 Maßanschläge für senkrechte Schnitte
- Versenkbare Transportrollen
- Selbstbremsender Motor
- Vorbereitung für Anschluss an separate Absaugung
- Absaugsystem TRK (BG-holzstaubgeprüft)
- 400V/3/50Hz
- Sicherheitsvorrichtungen, Schalldämmung, Werkzeugset für Sägeblattwechsel
- Bedienungsanleitung und Ersatzteilkatalog


Technische Daten:
- Max. Schnittlänge : 4200 mm
- Max. vertikaler Schnitt : 4200 mm
  (4100 mit digit. Maßanzeige für senkrechte Schnitte)
- Max. Schnitthöhe : 2200 mm
- Höchster waagerechter Schnitt : 2080 mm
- Max. Schnitttiefe : 60 mm
- Motorleistung : 5 PS (3,7 KW)
- Sägeblattdurchmesser : 250 mm
- Drehzahl Sägeblatt : 5300 U/min

Version:
A-Maschine wie oben beschrieben
B-Maschine mit Vorritzer mit Sägeblatt (Ø70mm - 12.000 U/min.)

Auf Wunsch lieferbares Zubehör:
- Aufpreis für Neu ECO System: Absaugkanäle für vertikale Schnitte
  mit pneumatischer Ventilsteuerung ( inkl. **) EUR 3.900,00
- Zusätzlicher Anschlag für Platten mit geringer Höhe ** EUR 260,00
- Zusätzliche Mittenauflage (Gesamtlänge mm 4680 ca.) ** EUR 260,00
- Waagerechter Streifenanschlag EUR 260,00
- Verschiebbare Anlage für schmale Werkstücke EUR 190,00
- Vorritzer mit Widia-Messern (nur für Version A) EUR 1.020,00
- Digit. Maßanzeige für senkrechte Schnitte EUR 1.400,00
- Digit. Maßanzeige für waagerechte Schnitte EUR 1.275,00
- Tiefenanschlag EUR 360,00
- Sensor zur Erkennung der angehobenen Transportrollen/
  Warnlampe EUR 260,00
- Winkelschnittgerät EUR 2.830,00
- Kit für Bearbeitung von Sandwich-Alucobond®-Platten
  (ohne Fräser) mit Tiefenanschlag EUR 1.570,00
- Geschwindigkeitsregler 2000/6000 U/min' EUR 5.200,00
- Preis für Schnittlänge 5300 mm EUR 1.800,00
- Aufpreis für Wandmodell EUR 1.920,00
- Aufpreis für doppelte Anlageleisten (7 zusätzliche Streifen) EUR 910,00
- Pneumatisch blockierbarer Sägewagen für waagerechte Schnitte EUR 860,00
- Pneumatisches Eintauchen des Sägeaggregates (nur für Version B)
  EUR 2.500,00
- Pneumatisches Anheben und Absenken der Förderrollen EUR 660,00
- Posi-System: bestehend aus einem automatischen Anschlag,
  der digit. Maßanzeige für senkrechte Schnitte und dem Eingabedisplay
  Dieses Zubehör beinhaltet auch die digit. Maßanzeige
  für waagerechte Schnitte EUR 5.560,00


Diese Säge ist in weiteren Variationen erhältlich:

SVP 145 S
Unterschied zur SVP 145 M:
- manueller Verschieberost mit visueller Markierung
- 1 Maßanschlag für senkrechte Schnitte

SVP 145 A
Unterschied zur SVP 145 M:
- Pneumatisch angetriebener, automatischer Verschieberost
- Pneumatisches Eintauchen des Sägeaggregates
- Verschiebbare Anlage für schmale Werkstücke
- Als Wandmodell lieferbar (ohne Aufpreis)
- Motorleistung: 6 PS (4,5 KW)
