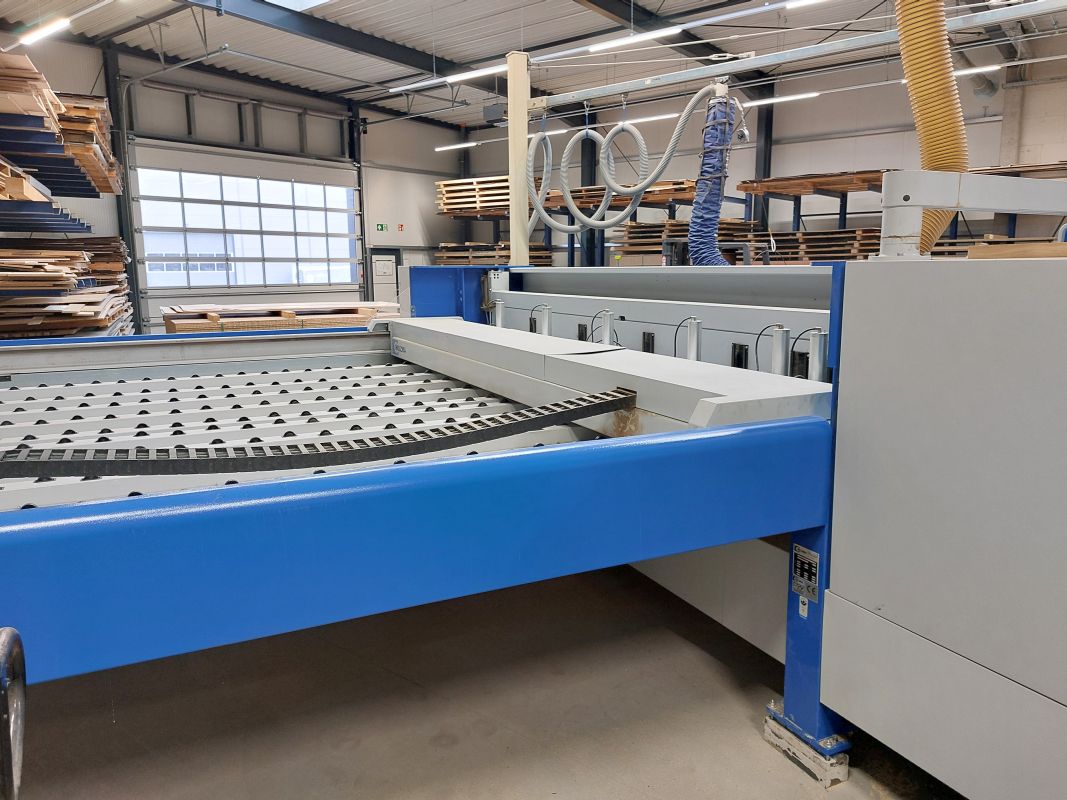

Plattenaufteilsäge

Plattenaufteilsäge
Fabrikat Holzma
Typ: HPP 380/43/43/L

Baujahr: 2007


Automatische Plattenaufteilsäge zum ausrißfreien und maßgenauen Aufteilen von beschichteten und unbeschichteten Platten
aus Holzwerkstoffen und solchen, die wie Holzwerkstoffe zu bearbeiten sind.

Technische Daten:

Sägeblattüberstand 95 mm
Sägewagenvorschub:
vorwärts 1-130 m/min
rückwärts konstant 130 m/min
Programmschiebergeschwindigkeit:
vorwärts 80 m/min
rückwärts 80 m/min
(in EU-Ländern vorwärts = 25 m/min)
Automatische Druckbalkenhöhensteuerung ja
Schnitthöhenautomatik ja
Einstellbarer Druckbalken-Anpressdruck ja
Einstellbarer Spannzangen-Anpressdruck ja
Komplett bedüster Maschinentisch(Sägekörper) ja
Winkelandrückvorrichtung
min. Andrückbreite 0 mm
max. Andrückbreite komplette Schnittlänge
Hauptsägemotor 18,0 kW
Vorritzsägemotor 2,2 kW
Betriebsspannung 400 V / 50 Hz
Elektr. Anschlusswert bei HS-Motor:
18,0 kW = 24 kW
21,0 kW = 27 kW
Arbeitshöhe 920 mm
Lackierung Strukturlack grau RDS 240 80 05
Hauptsägeblatt 380 x 4,4 x 60 mm
Vorritzsägeblatt 180 x 4,4 - 5,4 x 45 mm
Erforderlicher Luftdruck 6 bar
Druckluftbedarf 150 NL/min
V am Absaugstutzen ca. 26 m/s
Unterdruck min. 1200 Pa
Abluftmenge 4600 m³/h
Absauganschluss Spänekanal 1 Stück 200 mm
Absauganschluss Druckbalken 1 Stück 150 mm

HPP 380/43/43
Schnittlänge 4300 mm
Schnittbreite (Programmschieberfahrweg) 4250 mm

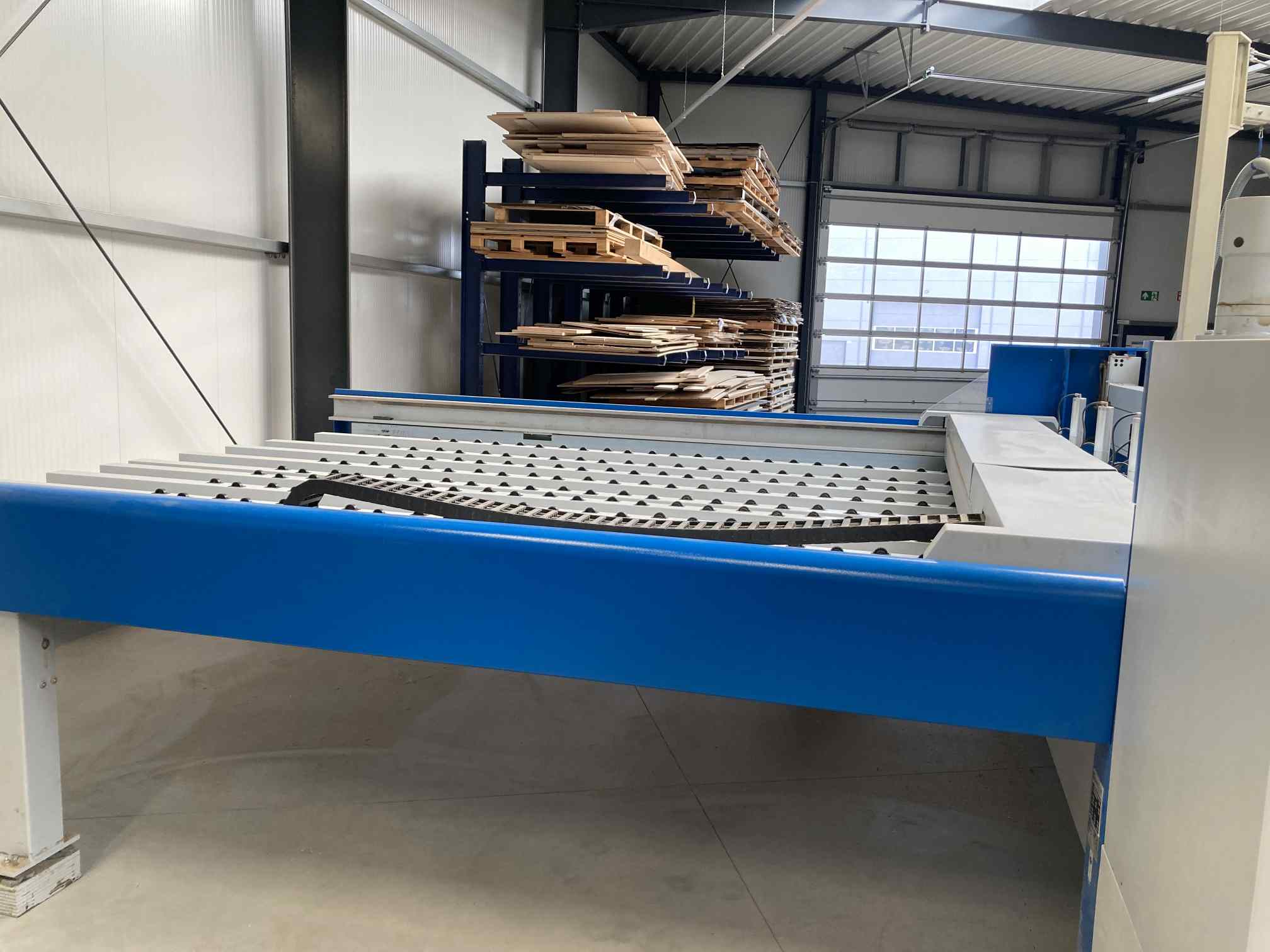

Rollenschiene (Element 10-spurig) 1 Stück
Rollenschiene (Element 2-spurig) 5 Stück
Spannzangen 7 Stück
davon die ersten 3 Stück zweifingrig,
alle anderen einfingrig
Teilung 75/275/475/1050/1850/2650/3450 mm
gemessen vom Winkellineal bis Mitte
Spannzange
2 zusätzliche zweifingrige Spannzangen möglich
Pos. 175/375 mm
1 zusätzliche einfingrige Spannzange möglich
Pos. 650 mm
4 manuelle Besäumrechen an Spannzangen
Pos. 75/475/1050/2650 mm

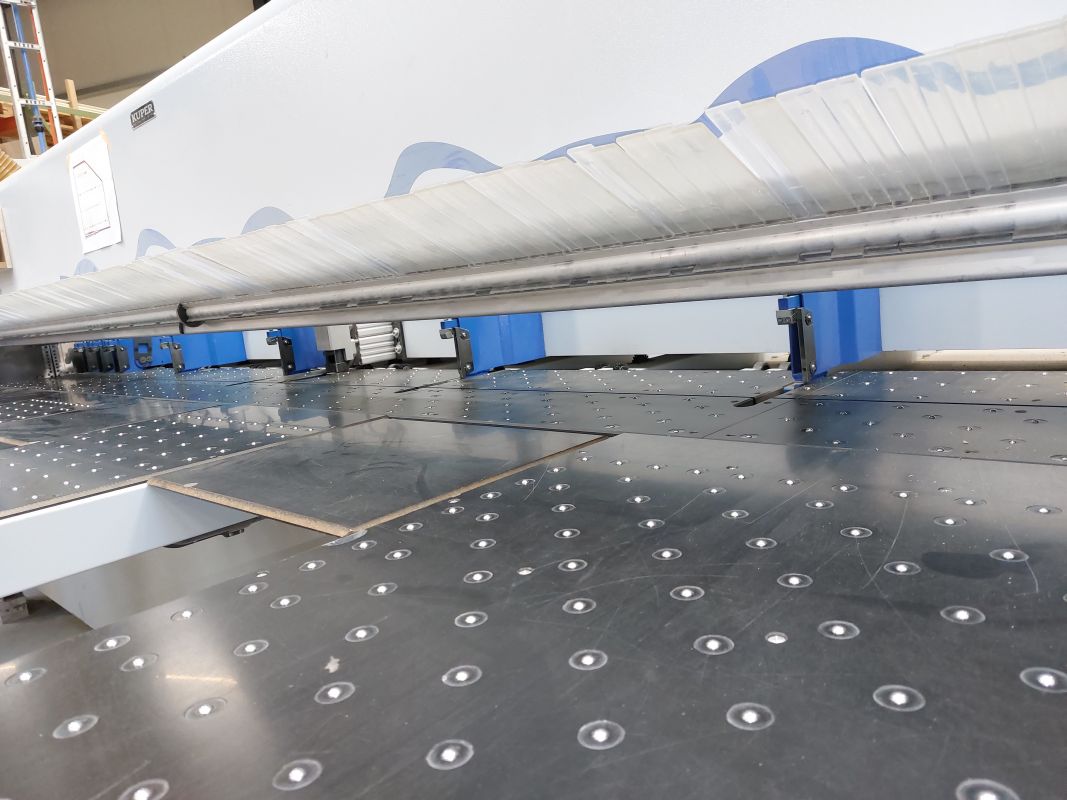

Luftkissentisch mit Röllchenelement
2160 x 650 mm 4 Stück
Zentralgebläse 1 Stück
Düsenteilung der Luftkissentische 70 x 70 mm

Winkelschnitteinrichtung (Automatisch)
Winkelschnitte schnell und präzise wie nie zuvor, mit patentierter Winkelschnittspannzange

Technische Daten
Max. Plattendicke: 48 mm
Min. Schenkellänge bei 45°: 115 mm
Winkelgenauigkeit bei 1000 mm: 0,1°
Min. Schnittwinkel: 0,0°

Option 6085 'Winkelschnittmaske' erforderlich.

Nutprogramm (Manuell) Type 180/230/250/350/380
Nutprogramm mit graphischer Eingabe- und Ablaufgraphik.
Nuttiefe manuell einstellbar.

Turbo-Nuten Type 350/380/510/530/550/570
Längsnuten mit der Hauptsäge im Vor und Rücklauf.
Speziell für Biegeteile geeignet.
Hinweis: Nuten im Rücklauf nicht zu 100 % ausrissfrei.

Ausschnitt-/Spannungsfreischnittprogramm
Bestehend aus:
- Ausschnittprogramm
- Einsatznuten (Option 6055 oder 6050 erforderlich)
- Spannungsfreischnitt (1stufig/2stufig/3stufig)
Positioniergenauigkeit +/- 2 mm
Ohne Hydroanschlag!

Etikettierung mit Teilgraphik
beinhaltet folgende Möglichkeiten:
1. Graphische Darstellung von Kanteninformationen.
(Nur in Verbindung mit Option Nr. 7001/7005/6075/6080)
2. Graphische Darstellung von Bearbeitungszeichnungen aus Schnitt-Profi(t).
(Nur in Verbindung mit Option Nr. 7001/7005/7022/7025/6075/6080)
3. Ausdruck von Teilezeichnungen von übergeordneten Systemen.
(Nur in Verbindung mit Option Nr. 6200)

Etikettenprogramm 350/380/11/510/530/550/570/33
Etikettendruck für fertige Teile direkt an der Säge.
- Ausdruck wahlweise pro Stück, pro Paket oder
pro definierbarem Stapel

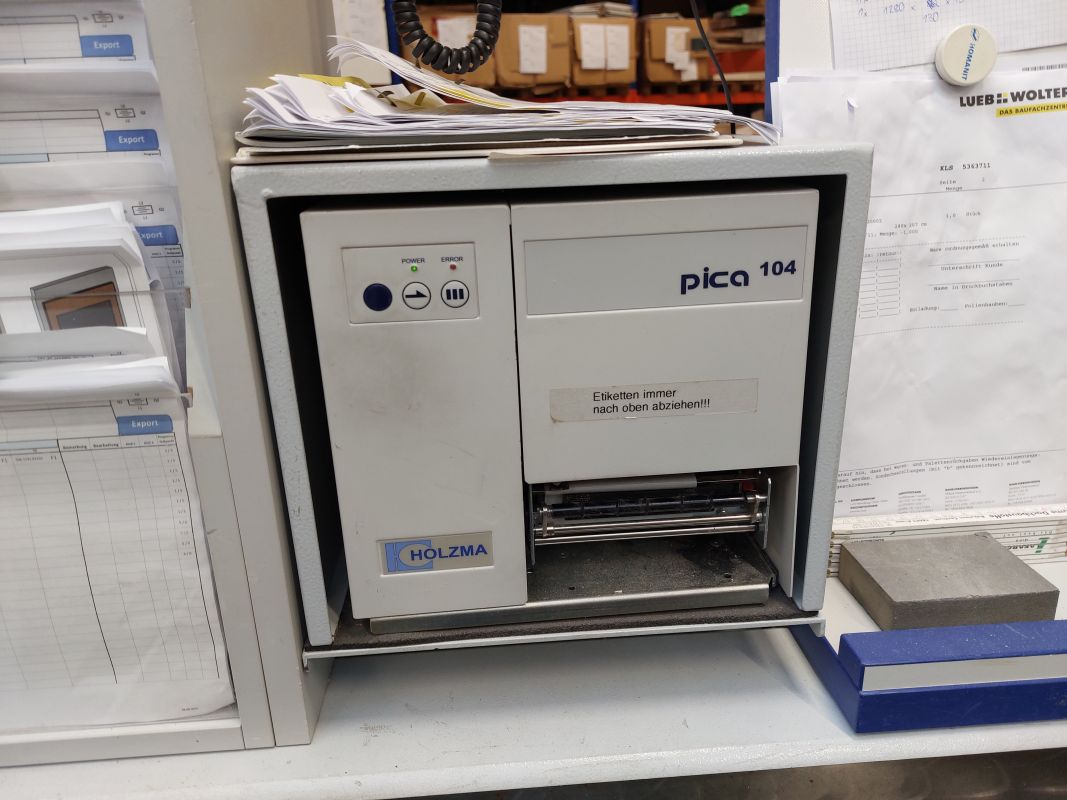

Etikettendrucker Type PICA 104
Thermo / Thermotransfer-Etikettendruckstation

Technische Daten
Etikettenbreite: max. 110 mm
min. 15 mm
Druckbreite: 104 mm
Auflösung: 200 dpi
Druckgeschwindigkeit: 80 mm/sek
Kerndurchmesser (Etikett): 40 mm
Rollendurchmesser: max. 180 mm
Automatische Spendeeinrichtung: ja
Automatische Aufwickelvorrichtung: nein
Der Drucker ist in einem separaten Gehäuse
im Bereich des Winkellineals installiert.

Winkelschnittmaske CADMATIC
Bei Winkelschnitten erfolgt mittels dieser
Software eine automatische Anschlagsteuerung,
so dass ein aufwendiges manuelles Ausrichten des
Materials an der Schnittlinie nicht mehr erforderlich ist.

Datenübertragung Online + USB-Port
Datenaustausch über ein Netzwerk. Sowohl die
Netzwerkankoppelung als auch die Installation
der netzwerkspezifischen Treiber werden durch
den Kunden vorgenommen. Eine genaue technische
Abklärung der Netzwerkanbindung zwischen
Kunden-Netzwerk und Holzma-Säge ist unbedingt
erforderlich (siehe Netzwerkcheckliste).
(USB-Stick ist nicht im Lieferumfang enthalten)

Optimierungssoftware „CADplan JUST-IN-TIME“


Hinweis:
Die technischen Daten und Beschreibungen sind Abschrift der damaligen Auftragsbestätigung. Daten dienen zur Information und sind nicht verbindlich.

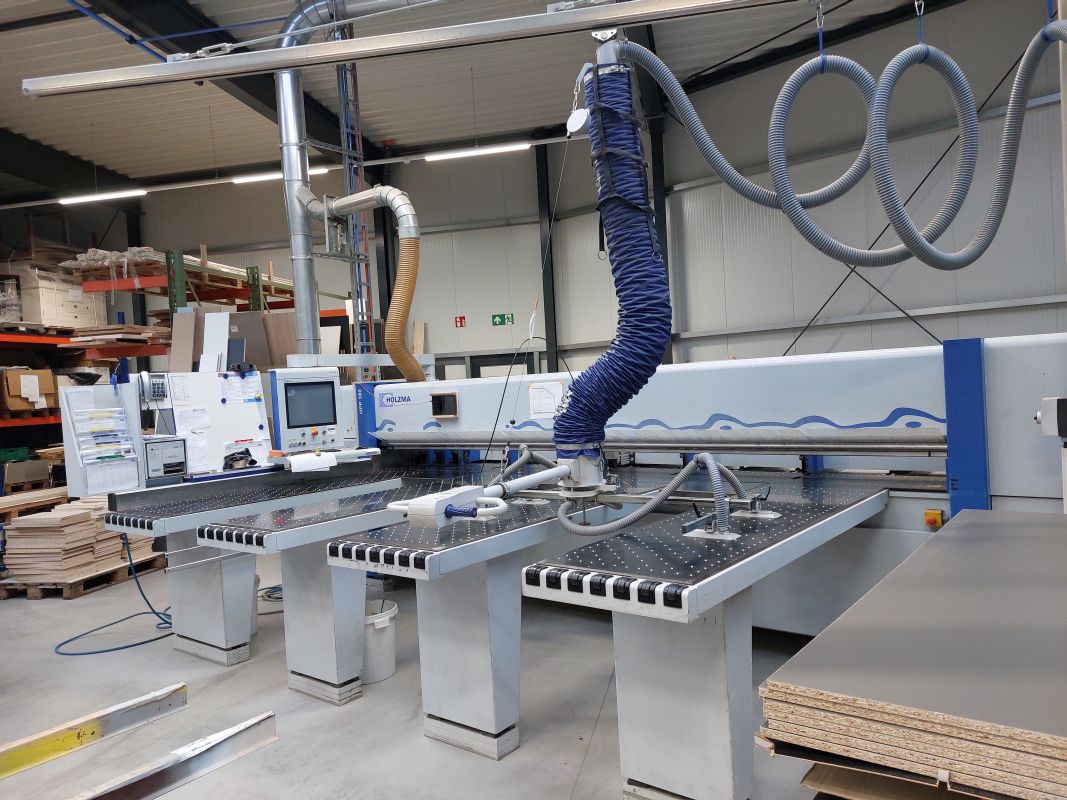

Die auf den Bildern zu sehende Hebevorrichtung gehört nicht mit dazu.
