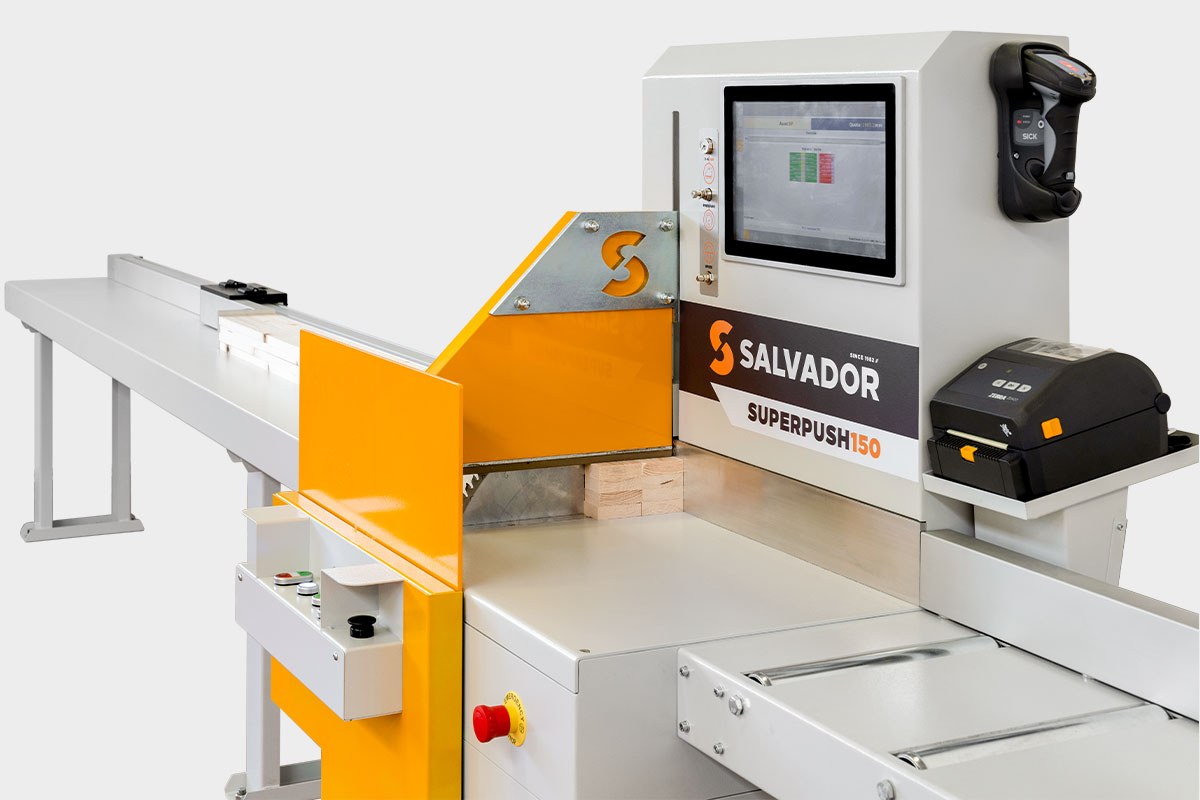

Optimierungskappsäge SALVADOR Superpush 150

Halbautomatische Kappsäge
Fabr.: Salvador
Typ: SUPERPUSH 150
Neumaschine

Superpush 150 ist das Einstiegsmodel für den Holzzuschnitt mit Optimierungsfunktion.
Die Maschine wurde als direkte technologische Weiterentwicklung der herkömmlichen Sägemethoden entwickelt und kann sowohl die Produktivität als auch die Holzausbeute steigern.

ÄUSSERST ROBUST
Die Struktur besteht aus dickem, verstärktem und lackiertem Stahl.
Horizontale Auflagefläche mit beweglichem Schutz, damit das Werkstück leichter eingelegt werden kann.
Schlitten mit Messanschlag und Schubfunktion.
Lineareinheit mit Zahnriemen mit Stahleinlagen und Gleitschiene mit Linearlagern.
Horizontale, durchgehende Werkstückablage mit einer Breite von 300 mm.

TECHNOLOGISCH INNOVATIV
Elektronisches System bestehend aus einem Touchscreen mit integrierter CNC.
Software für Linux-Umgebung mit kundenspezifischer Schnittstelle
15,6" Farbdisplay, TOUCHSCREEN für absolute Sicherheit im industriellen Arbeitsumfeld.
Import von Programmen über USB
Fernwartung über das Internet + Excel-Makro sind möglich.

SCHNELL
Software: S4U Lite
Bürstenloser Motor für die Stellungsregelung mit digitalem Servo-Antrieb.
Schnittstelle für eine schnelle Auswahl des Anschlags/Schiebers
Sägegeschwindigkeit regulierbar

ZUVERLÄSSIG UND SICHER
Bewegungen mit kugelgelagerten Schlitten mit doppeltem Staubschutz.
Von der Maschine getrennter und selbsttragender Schaltschrank.
Unabhängige druckluftgesteuerte Verstellung zur Anpassung an verschiedene Bearbeitungsarten.
Sichere Zweihandsteuerung für den Sägevorgang.
Die Maschine ist von einer Zertifizierungsstelle CE-zertifiziert und nicht vom Hersteller selbstzertifiziert.

TECHNISCHE MERKMALE
SÄGEMASSE
Brettlänge vor dem Sägen max. 4100, min. 500 mm.
Sägequerschnitt: max. 280 x 95 mm / 240 x 125 mm, min. 30 x 15 mm.
Maximales Holzgewicht: 50 kg


STANDARDAUSSTATTUNG

ELEKTRONISCHER PUSH&STOP-STELLUNGSREGLER
Neu entwickelter computergesteuerter Stellungsregler mit kontinuierlicher digitaler Rückmeldung der Stellung.
Der Stellungsregler kann entweder im Schiebe- oder im Anschlag-Modus (Push/Stop-Modus) arbeiten, der ganz einfach am Bediendisplay eingestellt werden kann.

Die Struktur besteht aus dickem, verstärktem und lackiertem Stahl.

Horizontale, durchgehende Werkstückablage mit einer Breite von 300 mm, Bodenhöhe: 900 mm.

Solide Bodenverankerung mit höhenverstellbaren Stahlfüßen und Flansch.

Geschlossene Tragstruktur aus Aluminium von insgesamt 80 x 80 mm, die auf robustem Stahl aufliegt. Der flache Führungsteil der Aluminiumstruktur ist ohne Auslässe und Verschleißschutz.

Antrieb über einen 32 mm breiten Zahnriemen mit Stahleinlagen. Zugbelastung: 250 kg. Der Schlitten läuft auf Kugelumlauflagern und gehärteten und kalibrierten Führungen: keine Probleme mit Staub und bei der Wartung und somit eine sehr lange Nutzdauer und optimale Zuverlässigkeit.

Klappbarer Anschlagarm für extra langes Material
Schlitten des Anschlagarms aufgrund der bemerkenswerten Abmessungen mit hoher Tragfähigkeit und großen Winkelmomenten
Die Anschlagplatte ist aus Aluminium, kann ausgewechselt werden und ist 90 x 135 mm groß.

Automatisches System zum Ausgleichen der ersten Materialladung und Wiederherstellung der Position.

Hocheffizienter bürstenloser Motor der neuesten Generation mit konstantem Drehmoment und digitalem Servo-Antrieb. Der Motor befindet sich vorn, in Zugposition.

Geschwindigkeit: Gemäß den geltenden Sicherheitsvorschriften kann die maximale Verfahrgeschwindigkeit des Schlittens auf max. 30 m/min eingestellt werden.

SÄGEEINHEIT
Sägeeinheit mit horizontaler Auflagefläche.

Die Struktur besteht aus äußerst robustem, dickwandigem Stahlblech. Ideales Motor/Sägeblatt-Gewichtsausgleichssystem. Stoßdämpfer am Ende des Hubs. Schwenkbewegung mit Lagern. Verankerung des Motors mit einfacher Regulierung für perfekte 90°-Schnitte. Einfache Wartung mit erleichtertem Zugang.

Solide Bodenverankerung mit höhenverstellbaren Stahlfüßen und Flansch.

Leistung des Sägeblattmotors: 7,5 PS (5,5 kW).
HM-Kreissägeblatt, Durchmesser: 500 mm.  Zähnezahl Z=108. Durchmesser der Öffnung: 35 mm

Die Sägezeit kann von 0,5 bis 2 Sekunden eingestellt werden. Die Sägegeschwindigkeit kann mit einem pneumatischen Regler an der Bedieneinheit eingestellt werden.

Obere Werkstückeinspannung mit elektropneumatischer Steuerung. Einstellung der Geschwindigkeit und des Drucks an der Bedieneinheit. Intelligente Einspannung: Automatische Anpassung an die Holzstärke und dadurch deutliche kürzere Sägezeiten
Bewegungssystem der Einspannung mit neuen kugelgelagerten Schlitten mit doppeltem Staubschutz und automatischer Schmierung.

Langlebiger und leicht austauschbarer Sägeblattschutz aus Aluminium.

Das gesamte System kann mithilfe von verschiedenen und unabhängigen druckluftgesteuerten Einstellungen, deren Bedienelemente sich an der Bedieneinheit befinden, an die verschiedenen Bearbeitungstypen angepasst werden.
Automatischer elektropneumatischer Schutz vor der Sägeeinheit, der nach unten gefahren werden kann. Wenn der Schutz unten steht, können die Werkstücke direkt auf die Sägeeinheit gelegt werden. Während des Sägens wird der Schutz nach oben gefahren, um eine sicheres Arbeiten zu ermöglichen. Das Sicherheitssystem wurde von einer Zertifizierungsstelle zertifiziert (nicht vom Hersteller selbst)
Der Schutz wird von neuen kugelgelagerten Schlitten mit doppeltem Staubschutz und automatischer Schmierung bewegt.

ELEKTRONISCHES SYSTEM: S4U LITE:
Touchscreen-Panel mit integrierter Hardware und digitalen Erweiterungen in Ethercat.

Betriebssystem und Software: LINUX-Umgebung.

Die Software S4U LITE ist dank ihrer intuitiven und effektiven Grafik sehr einfach zu bedienen und gleichzeitig umfassend, leistungsstark und flexibel. Die Daten lassen sich sehr leicht vom Bediener einstellen.
Die Parameter können in großem Umfang angepasst werden, um die Suche nach der besten Lösung für die einzelnen Arbeitsaufträge zu verbessern.
Direktes Abrufen der eingestellten Maße mit Anzahl der gesägten Werkstücke. FLEXIBLES SÄGESYSTEM: Zusammenspiel bei der Verwaltung der Sägemaße für den Anschlag und den Schieber, um eine Schnittfolge programmieren zu können.

Umfangreiche Sägestatistiken, Simulationsfunktion für die Materialoptimierung, Aktualisierungen in Echtzeit, Fehlersuche und Meldungen.
Die Software bietet maximale Leistung bei der Berechnung, der Optimierung und somit auch der Nutzung des Holzes: In nur zwei Tausendstelsekunden werden alle Berechnungskombinationen durchgeführt.
Es können Hunderte von Programmen gespeichert werden.

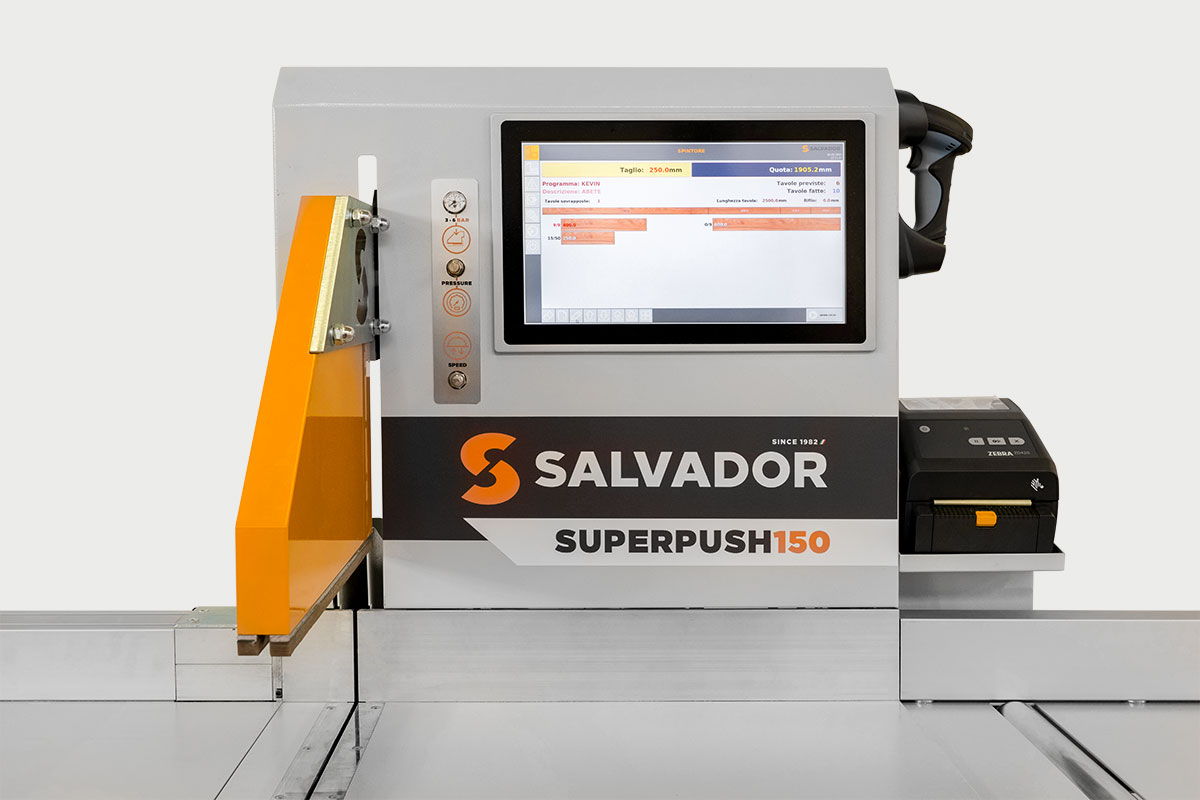

15,6" TOUCHSCREEN an einer zum Ablesen und Programmieren optimalen Stelle.
Externer USB-Anschluss.
Es können Daten über Excel-Makro importiert werden.
Es können auch Daten im Ascii-Format importiert werden.
Es ist eine Fernwartung über das Internet möglich.
Der Computer ist vollständig gegen Staub geschützt, um immer eine maximale Rechenleistung für die Materialoptimierung und Zuverlässigkeit zu gewährleisten.

RECHNERGESTÜTZTE NUMERISCHE STEUERUNG (CNC)
Die numerische Steuerung ist in den Touchscreen integriert, das Feedback des Stellungsreglers erfolgt über einen Ethercat-Bus, wodurch höchste Präzision gewährleistet ist. Die Steuerung ist auf dem neuesten Stand der Technik und verfügt über Hochleistungsprozessoren und -platinen.

SCHALTSCHRANK
Er ist von der Maschine getrennt und selbsttragend und nach dem Transport, vor Vibrationen und Staub geschützt und wird über ein Thermostat gesteuert gut belüftet. Die Position des Schaltschranks in der Nähe des Maschinenkörpers begünstigt eine optimale Kabelführung und vermeidet so eventuelle Störungen an der Elektrik.
Die Bedieneinheit befindet sich an der für den Bediener günstigsten Stelle, was sowohl das Eingeben von Programmen und als auch Kontrolle des Maschinenbetriebs in Echtzeit im Ladebereich erleichtert.
Die Taste zum Starten des Programms ist an einer für den Bediener ergonomischen Stelle angebracht.

AUSLAUFTISCH (OPTIONAL)
Die CE-Modelle müssen zwingend mit mindestens mit einem ein Meter langen Auslauf ausgestattet sein.

- Diese Daten sind beispielhaft. Lassen Sie sich beraten und fordern Sie Ihr Angebot in der für Sie passenden Konfiguration  -
