Einseitige Kantenanleimmaschine mit Rückführung
Fabrikat: Brandt
Type: Ambition 1660 FGC
Baujahr 2010

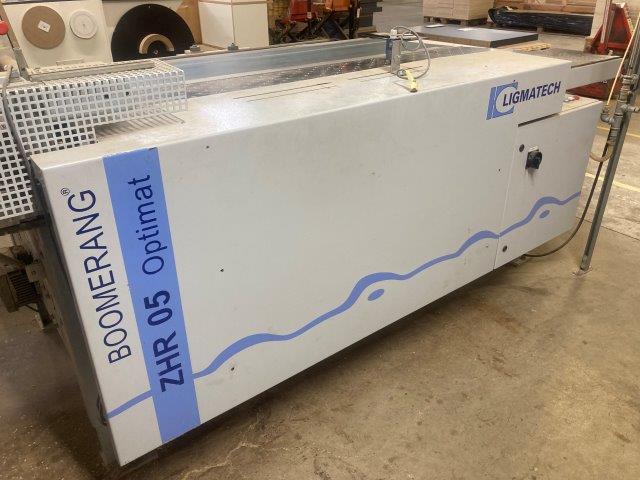

mit Rückführung Ligmatech ZHR05/R/065
Baujahr 2010

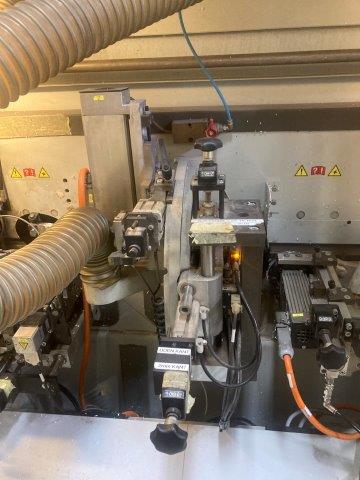

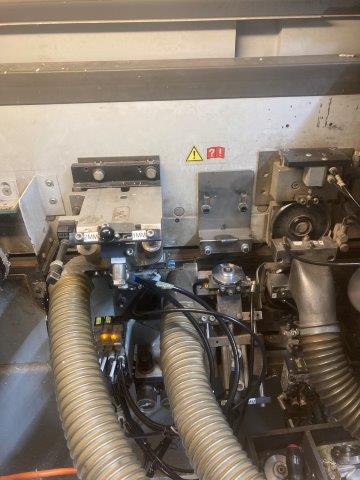

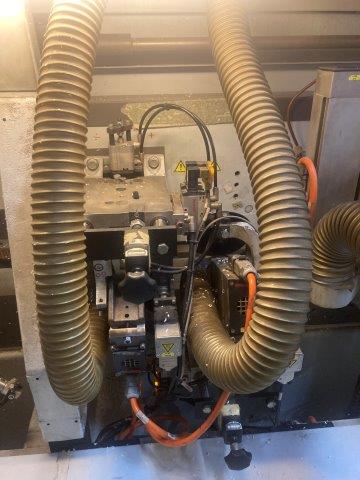

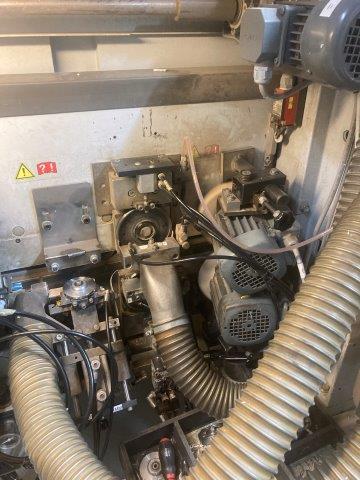

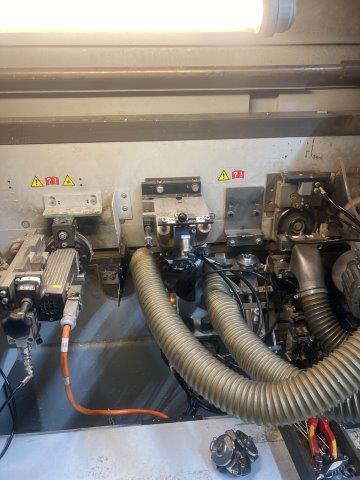

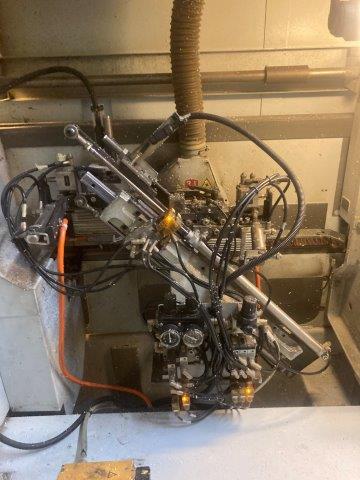

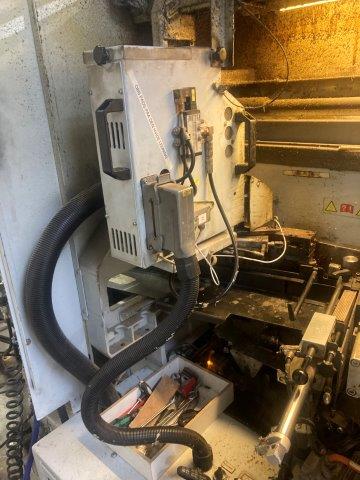

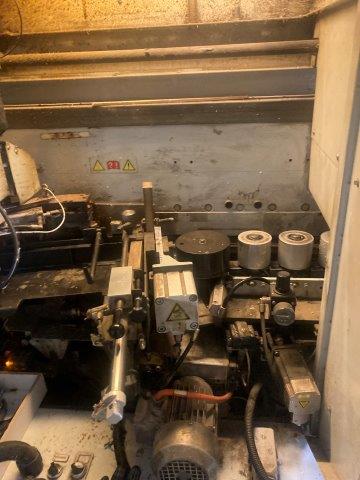

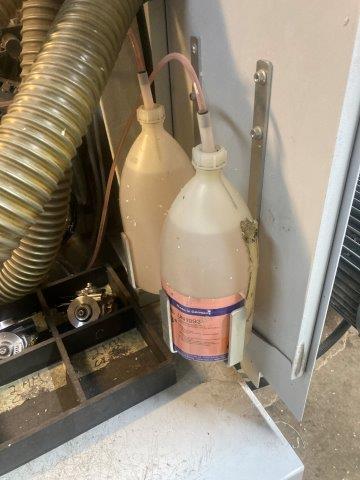

Maschinenbestückung
- Fügefräsaggregat 2 x 2,2 KW 200Hz
- Verleimaggregat A12
- Kappaggregat Fase/Gerade 2 x 0,35 KW
- Fräsaggregat 2 x 0,55 KW Gegenlauf
- Nutaggregat 1 x 1,85 KW Schwenkbar
- Formfräsaggregat 2 x 0,35 KW WD 60

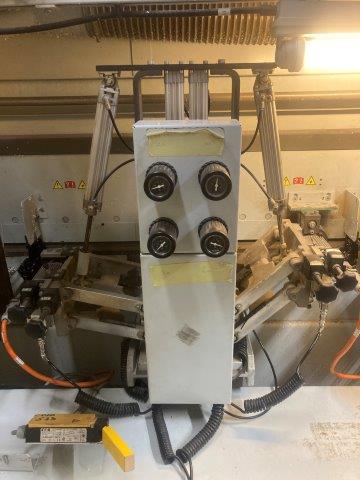

- Profilziehklingen mit Schnellwechselköpfen
- Freiplatz Leimfugenziehklinge
- Schwabbelaggregat


Technische Daten
- Vorschub      8 - 18 m/min
- Vorschub max. mit Formfräse      11 m/min
- Vorschub max. mit Formfräse
in Verbindung mit VKNR 4839      14 m/min
- Arbeitshöhe      950 mm
- Pneumatikanschluss  min.      6 bar
- Gesamtlänge      6.260 mm

- Werkstückbreite min:
- Bei Werkstückdicke      12-22mm / 70 mm*
- Bei Werkstückdicke      23-40mm / 120 mm*
- Bei Werkstückdicke      41-60mm / 150 mm*
*Abhängig von der Werkstücklänge

- Werkstücküberstand      38 mm
- Werkstückdicke      8 - 60 mm
- Kantenhöhe max.= Werkstückhöhe      + 6 mm
- Kantenmaterial Rolle      0,4 - 3 mm
- Kantenquerschnitt max.
- Bei PVC      135 mm²
- Bei Furnier      100 mm²
- Rollendurchmesser max.      830 mm
- Kantenmaterial Streifen      0,4 - 12 mm
- Kantenquerschnitt max.
- Bei Streifen      600 mm²

- Wird kein Radius angegeben, wird R=2 mm
eingefahren und ausgeliefert

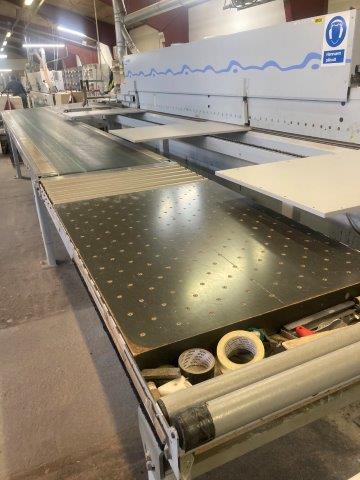

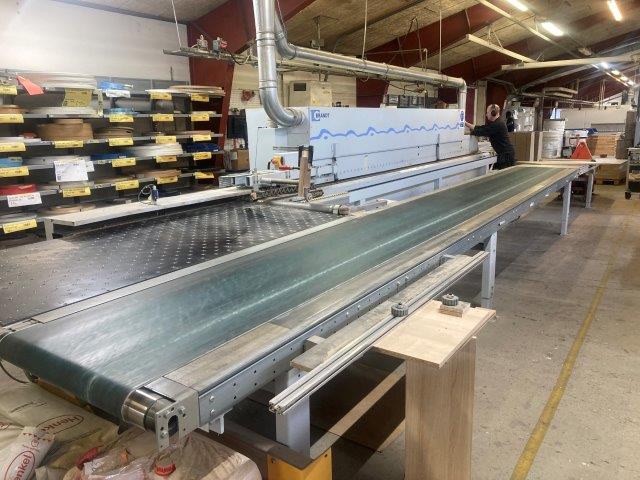

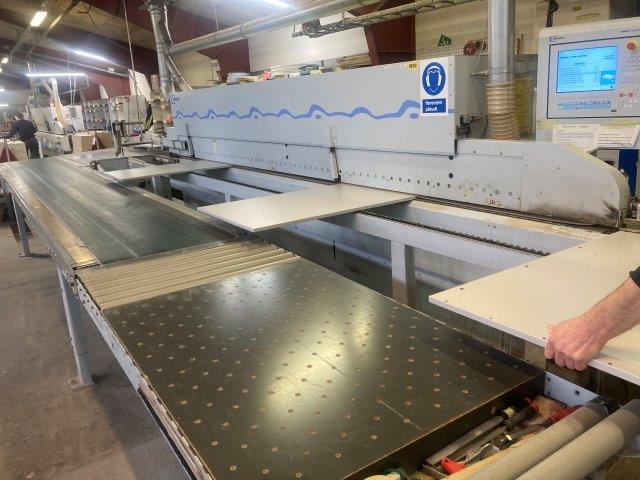

Ausführung der Rückführung

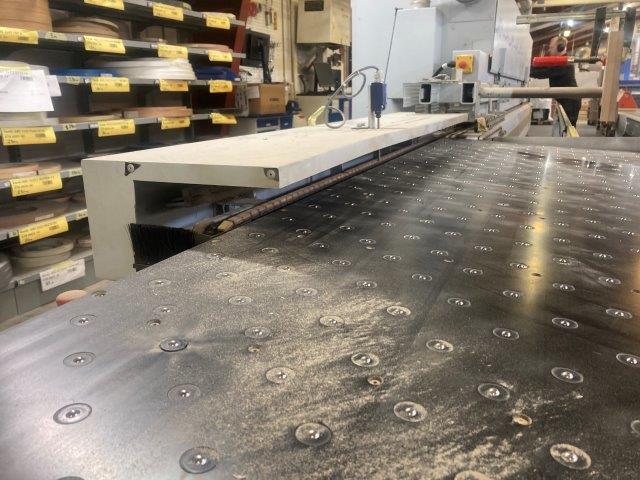

- Lufttisch:      2500 mm lang, 1000 mm breit um ca. 60 mm schräggestellt
- Transportband:      B=900 mm
- ungetriebene Rollenbahn:      L=2000 mm, B=900 mm
- Überstand:      ca. 250 (0; 500) mm

Technische Daten der Rückführung
Werkstückparameter:
- Länge:      300 - 2500 mm
- Breite:      60 - 800 mm
bzw.
- Länge:      300 - 800 mm
- Breite:      >800 - 2000 mm

- Dicke:      8 - 60 mm

- Die Länge ist immer die Ausdehnung des Teiles
in Transportrichtung der Basismaschine.
- Die Breite ist immer die Ausdehnung des Teiles
quer zur Transportrichtung der Basismaschine.

- Gewicht:      max. 50 kg
- Betriebsdruck:      6 bar
- Luftverbrauch:      50 Nl/min


Hinweis:
Die technischen Daten und Beschreibungen sind Abschrift der damaligen Auftragsbestätigung. Daten dienen zur Information und sind nicht verbindlich.
