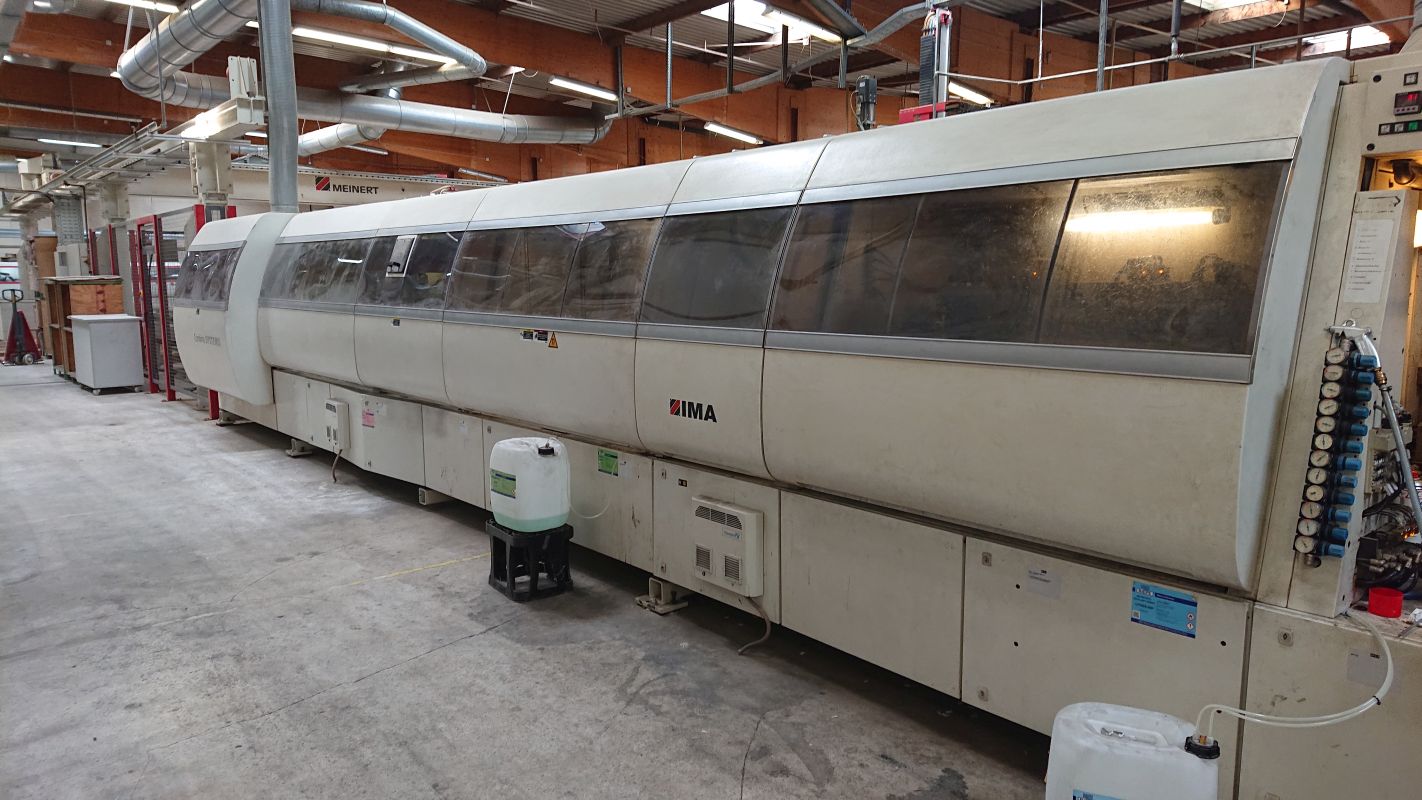

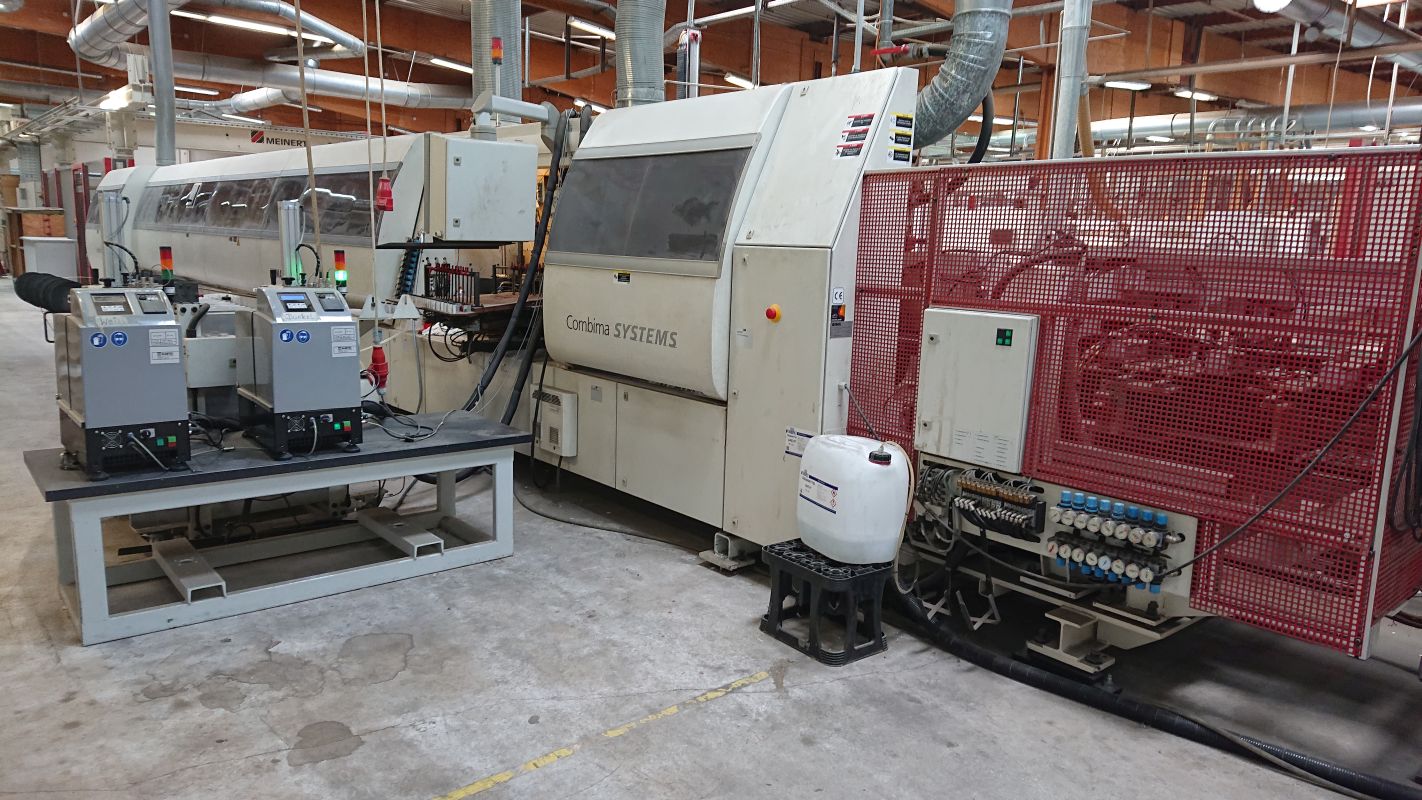

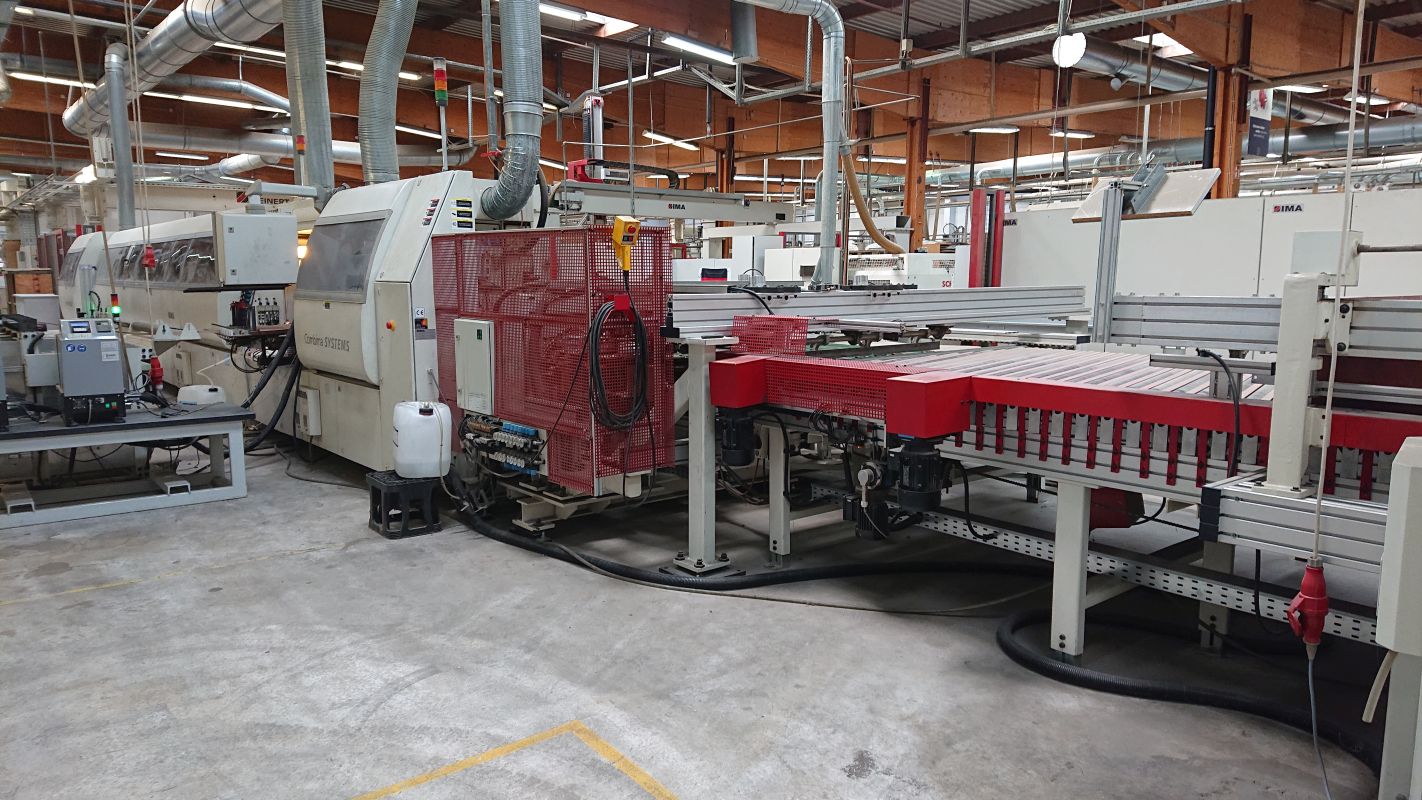

gebrauchte einseitige Kantenanleimmaschine IMA Combima Systems

gebr. eins. Kantenanleimmaschine
Fabrikat: IMA
Typ: Combima Systems / I/R751220/R3

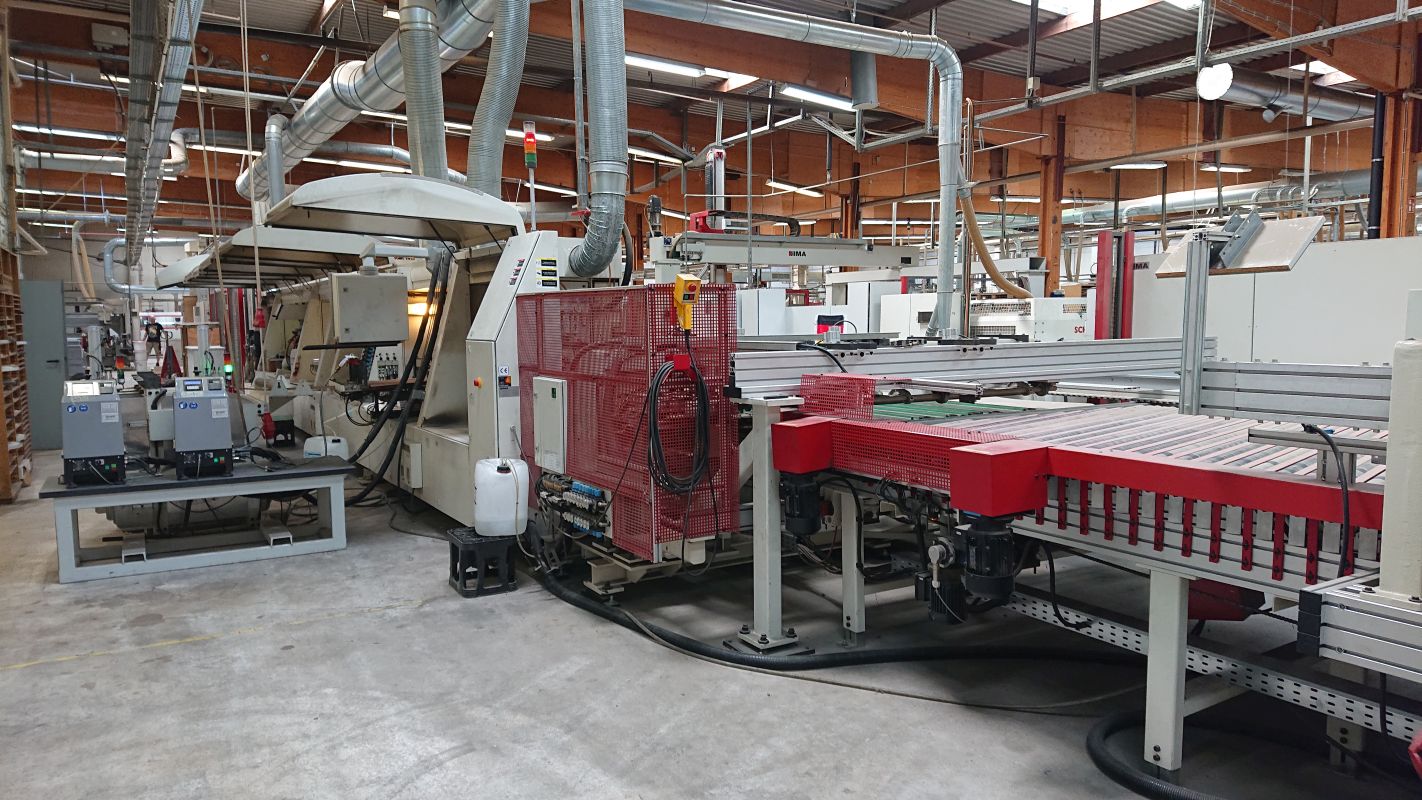

1 einseitige, Kombinationsmaschine zum Formatieren, Kantenverleimen und Kantennachbearbeiten von plattenförmigen Werkstücken aus Holz und/oder Holzwerkstoffen.

- Automatischer Einschubtisch
- KFA Aggregat
- Rückführung


Technische Daten "Werkstück":
Werkstücklänge
- min.: 238 mm
- max.: 2350 mm

Werkstückbreite
- min.: 142 mm
- max.: 800 mm

Werkstückdicke:
-min.: 8 - 40 mm


Technische Daten "Strang" (nur Längsbearbeitung):

Rollenmaterial:

- Papierkanten & Kunststoffkanten: 0,3 - 3,0 mm
- Funierkanten: 0,5 - 3,0 mm

Kantenhöhe:
- min.: 14 mm
- max.: 45 mm

Technische Daten "Maschine":

Variabler Werkstückausstand aus der Kettenbahn
(inkl. Kante bei Kantendicke 0,3- 3 mm):
- min.: 40 mm
- max.: 80 mm

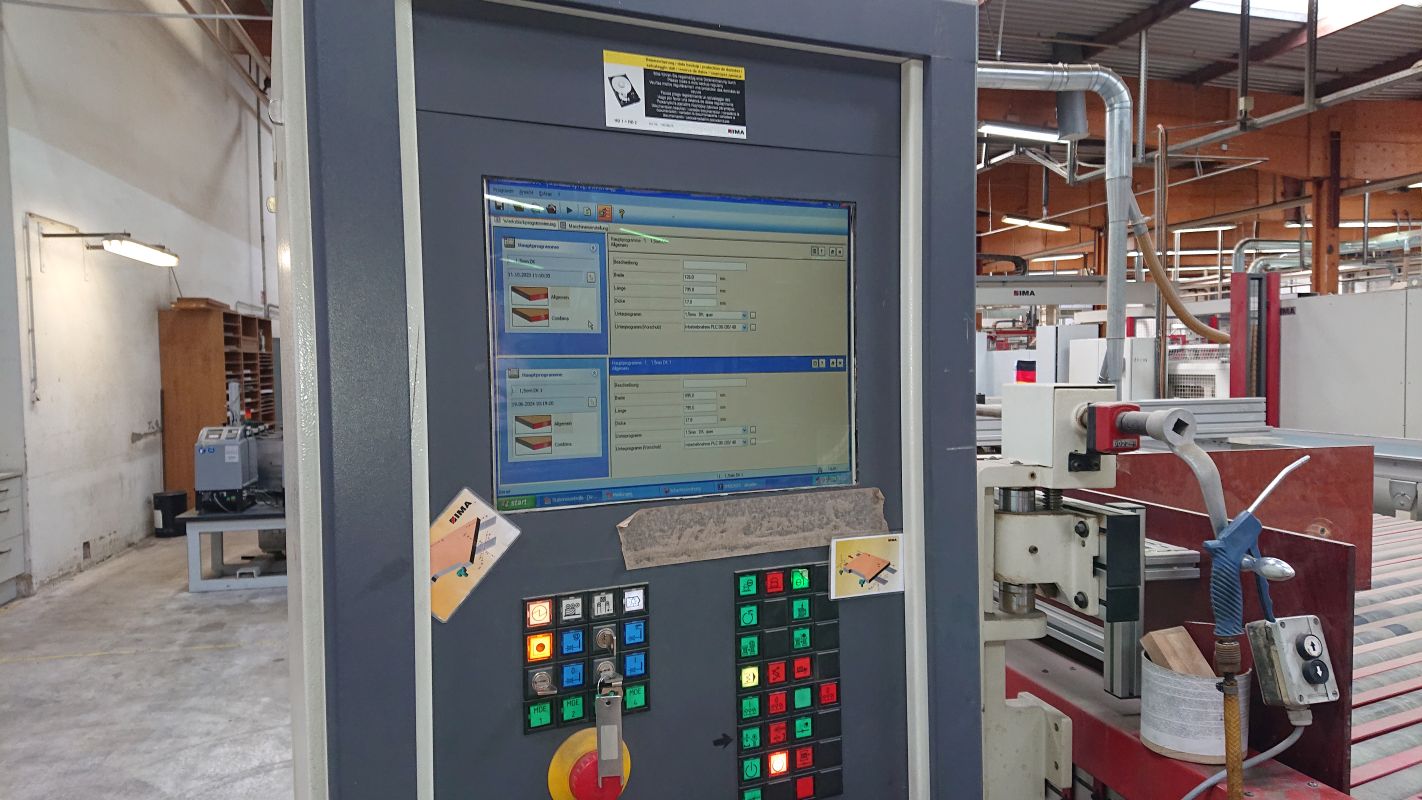

-PC-Steuerung ICOS open

- Vorschubsgeschwindigkeit v=5-25 m/Min, frequenzgeregelter Antrieb

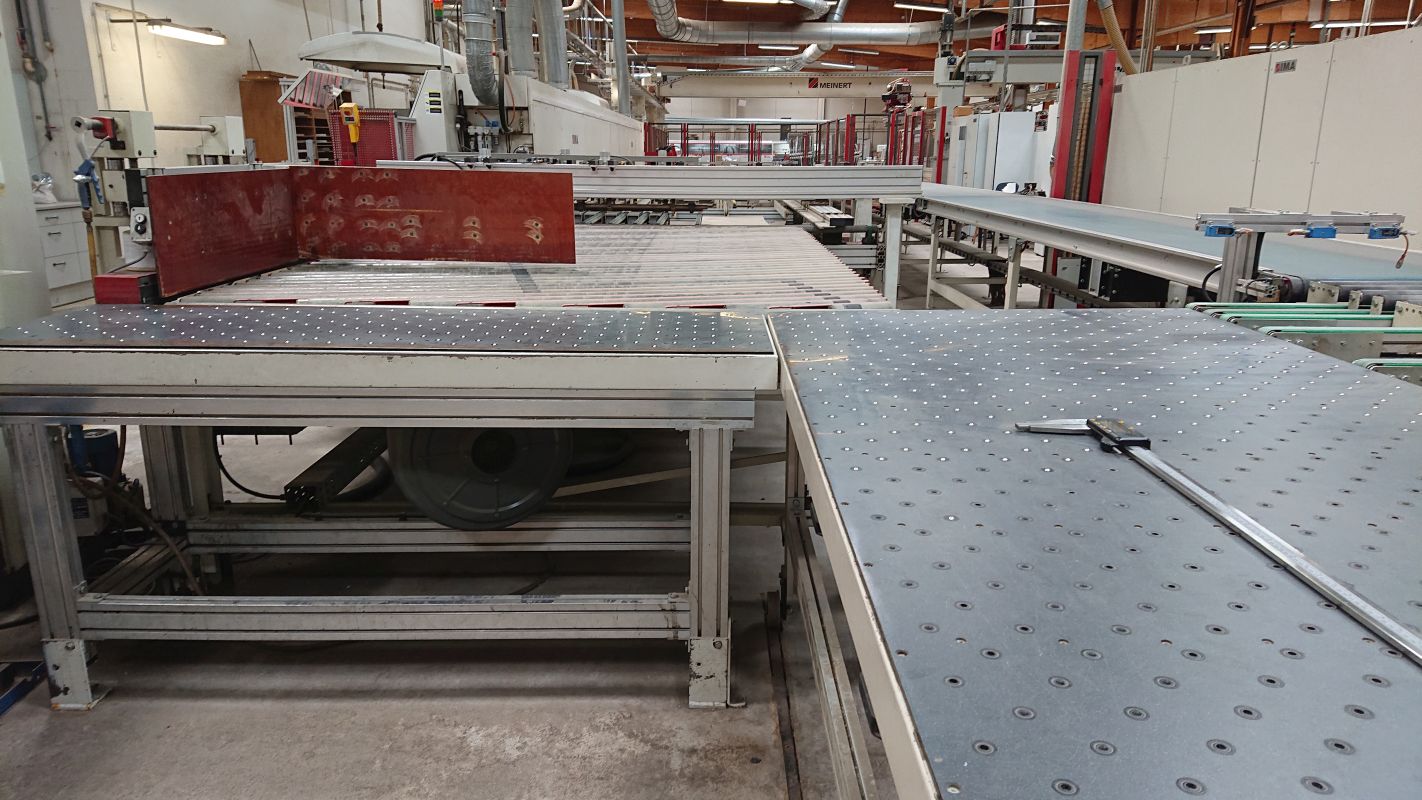

- Schrägrollentisch als Einlaufstrecke

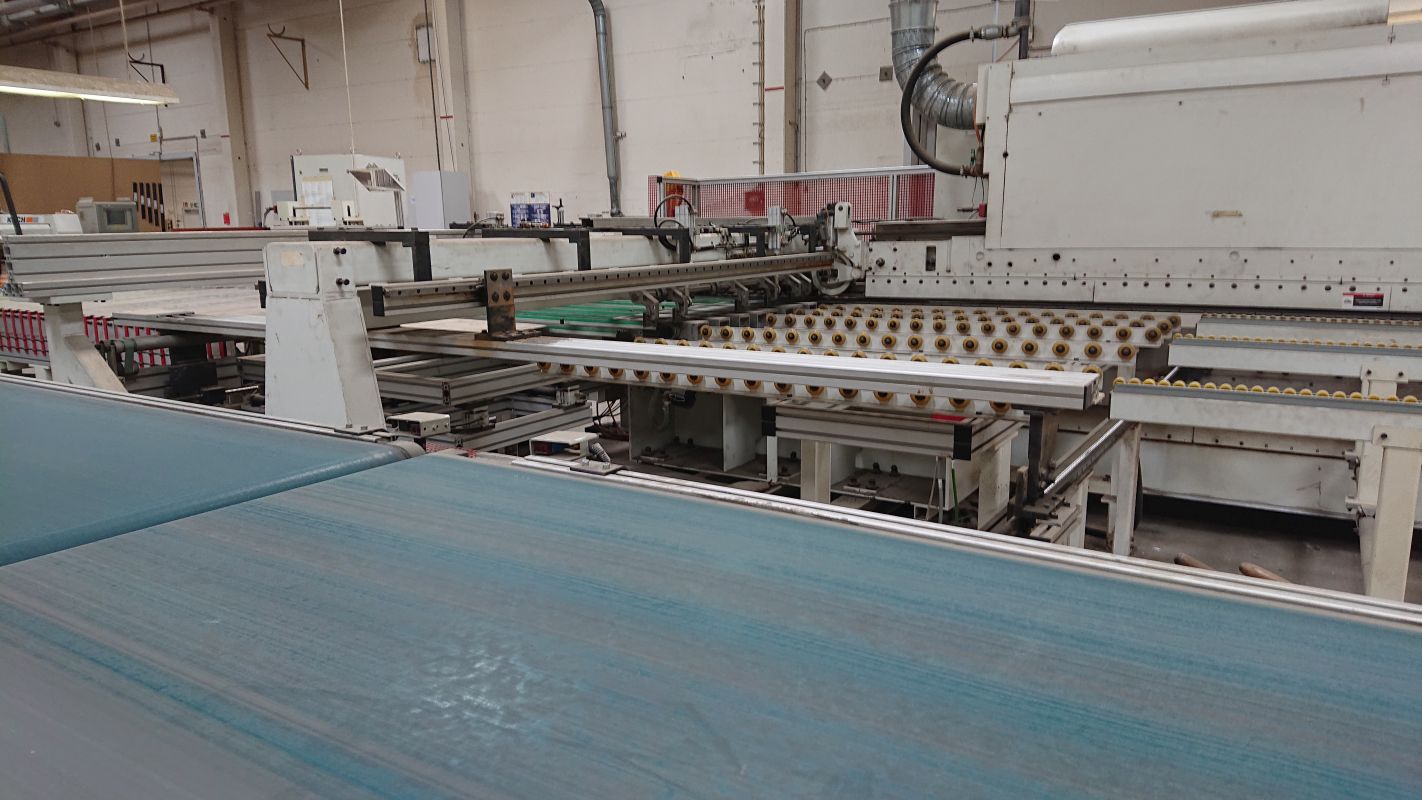

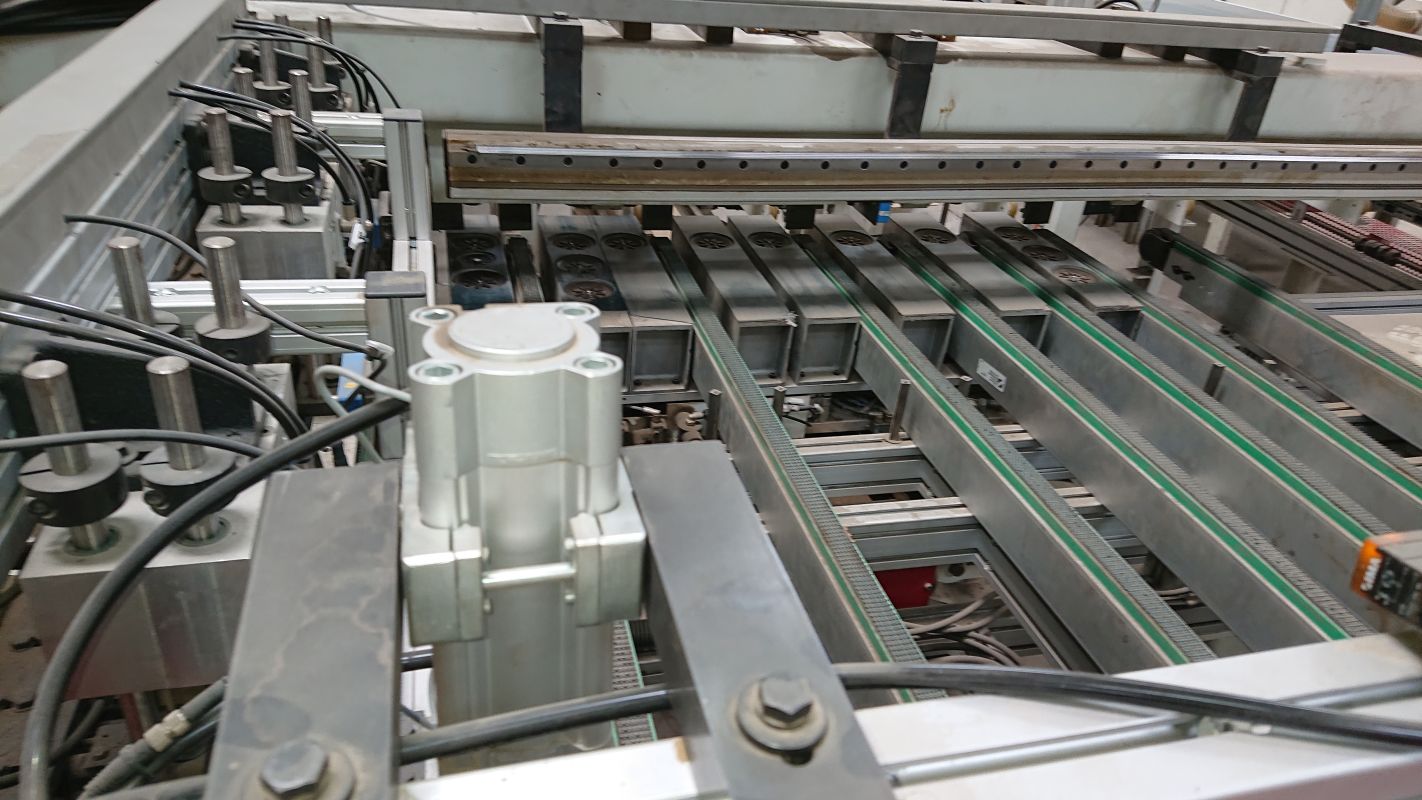

NC-Einschubssystem für Fronten- und Korpusteile
- zur längen- und breitenunabhängigen automatischen Werkstückzuführung bei einseitigen Kantenbearbeitungsmaschinen.

Nur Für die Fertigung von Strangware im 2. Durchlauf

- Ein zusätzliches Anschlaglineal, verstellbar über Nc-Achse,

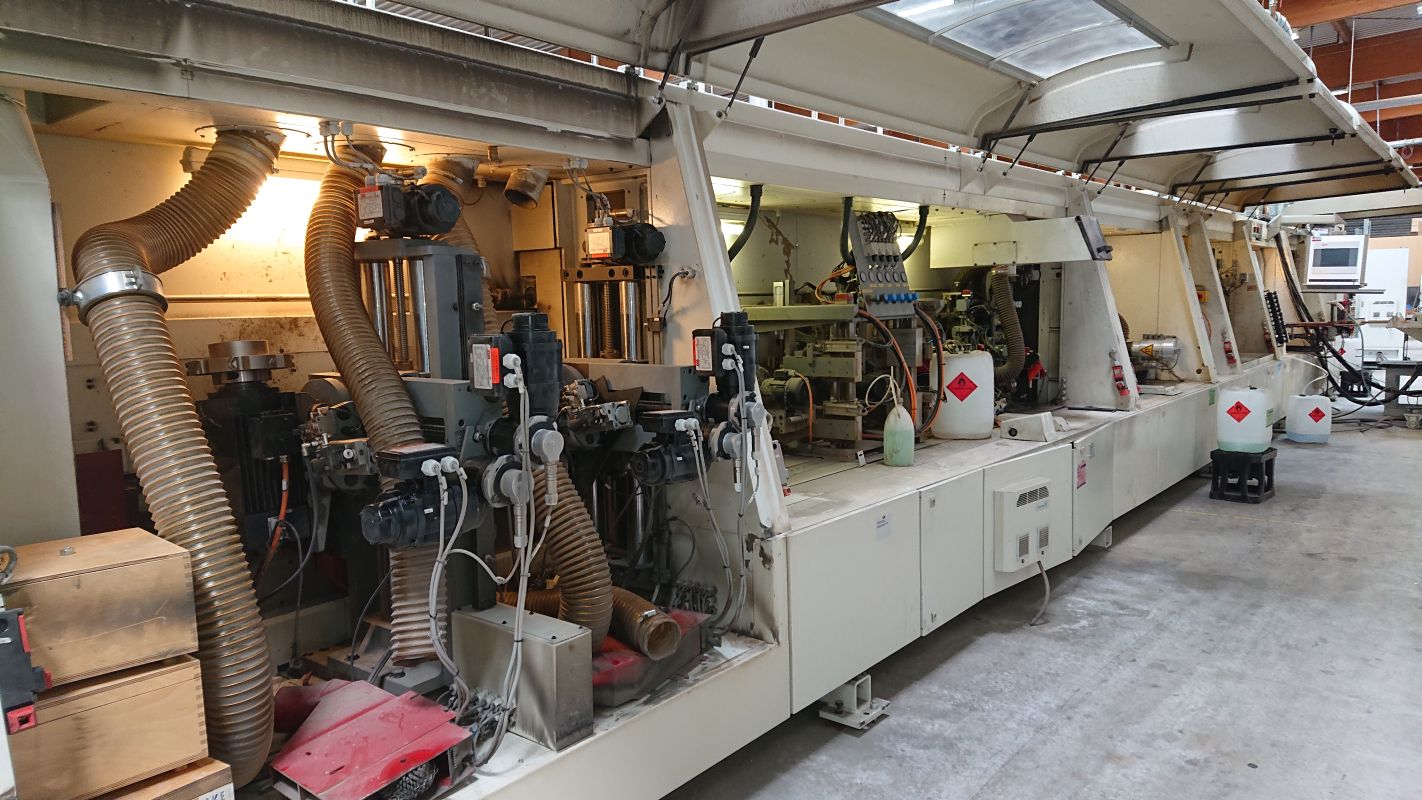

Doppelfräsaggregat 08.376:
- Steuerbar

- Motor 1 im Gleichlauf und Motor 2 im gegenlauf arbeitend

- Platzreserve auf dem Aggregateträger für ein Doppelzerspaner mit elektrischer vorinstallation für 2 x 6,6 KW.

- Strahler 300 lg, 2x1,5 kW, zum vorwärmen der Werkstückkante.

- Verleimaggregat 04.1570 Systems für gerade Kanten und Klebstoffangabe an das Werkstück. Die Kantendicke beträgt in Abhängigkeit des eingesetzten Magazines max. 3 mm.

- Leimangabe für Werkstückdicke max. 50 mm

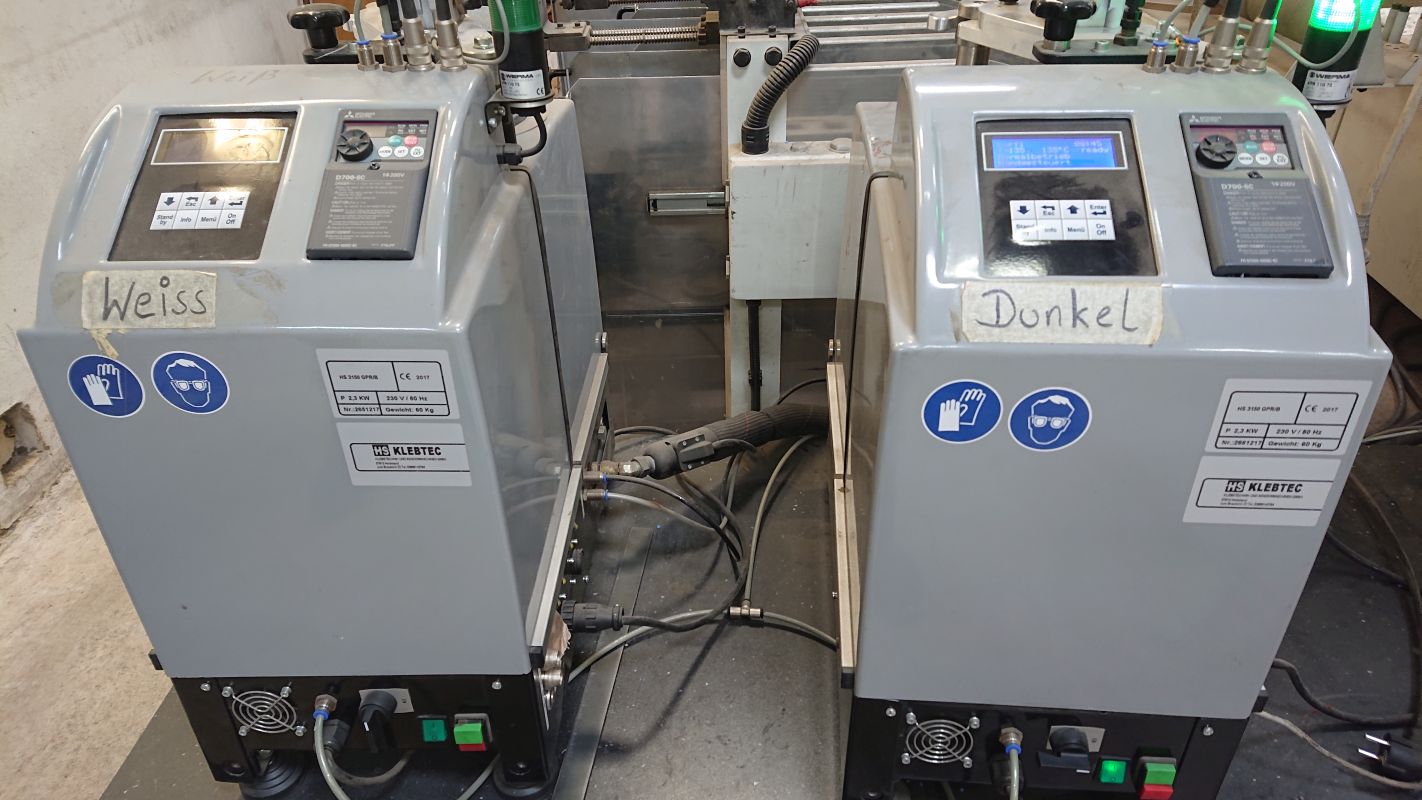

- 2 Vorschmelzbehälter für PU Kleber

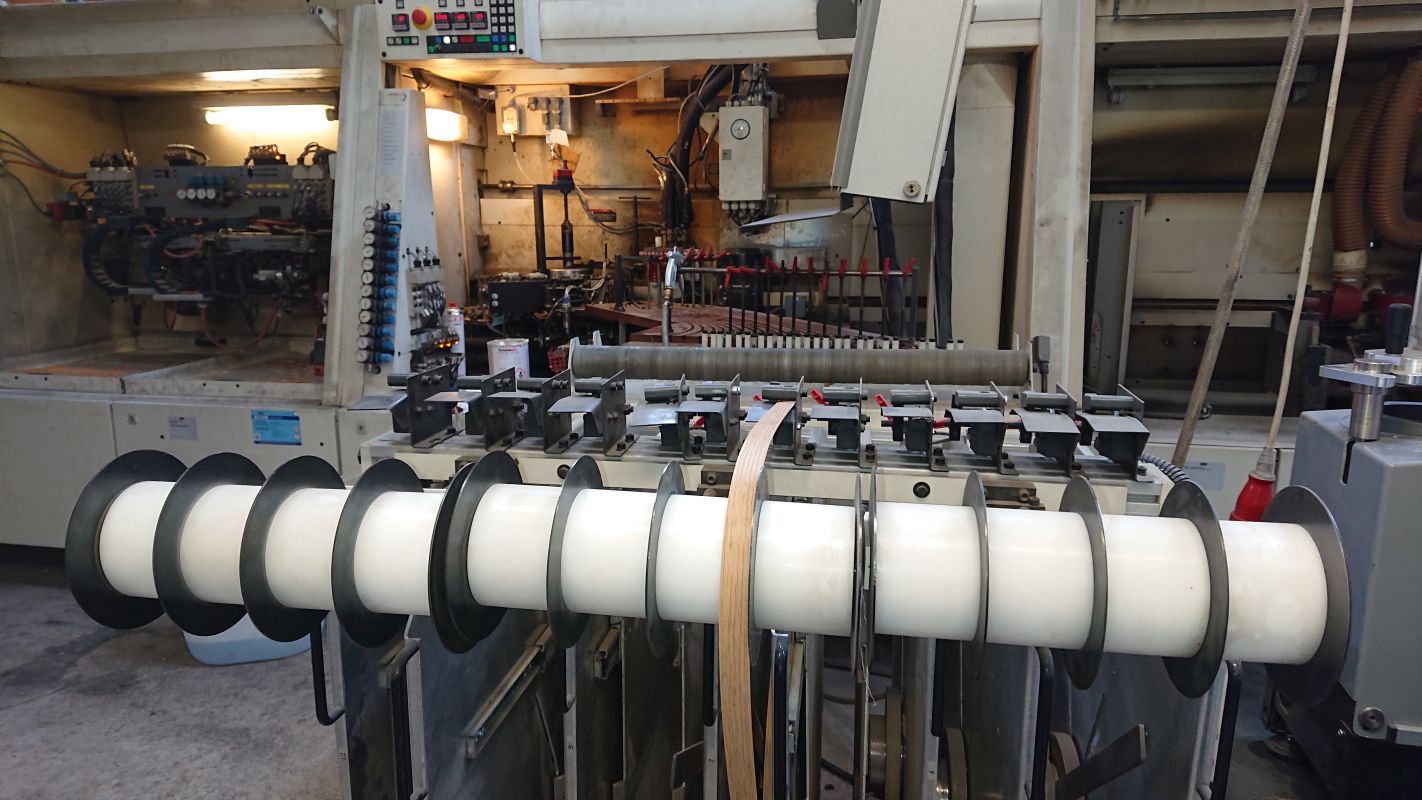

- 12- Fach Kantenmagazin für Rollenmaterial 0,3- 3 mm dick. ( 8 Spuren bis 3 mm, 4 Spuren bis 1,3 mm)

Vertikale Rollenaufnahme für 12 Rollen:
- max. Rollendurchmesser 850 mm
- max. Kantenhöhe 45 mm

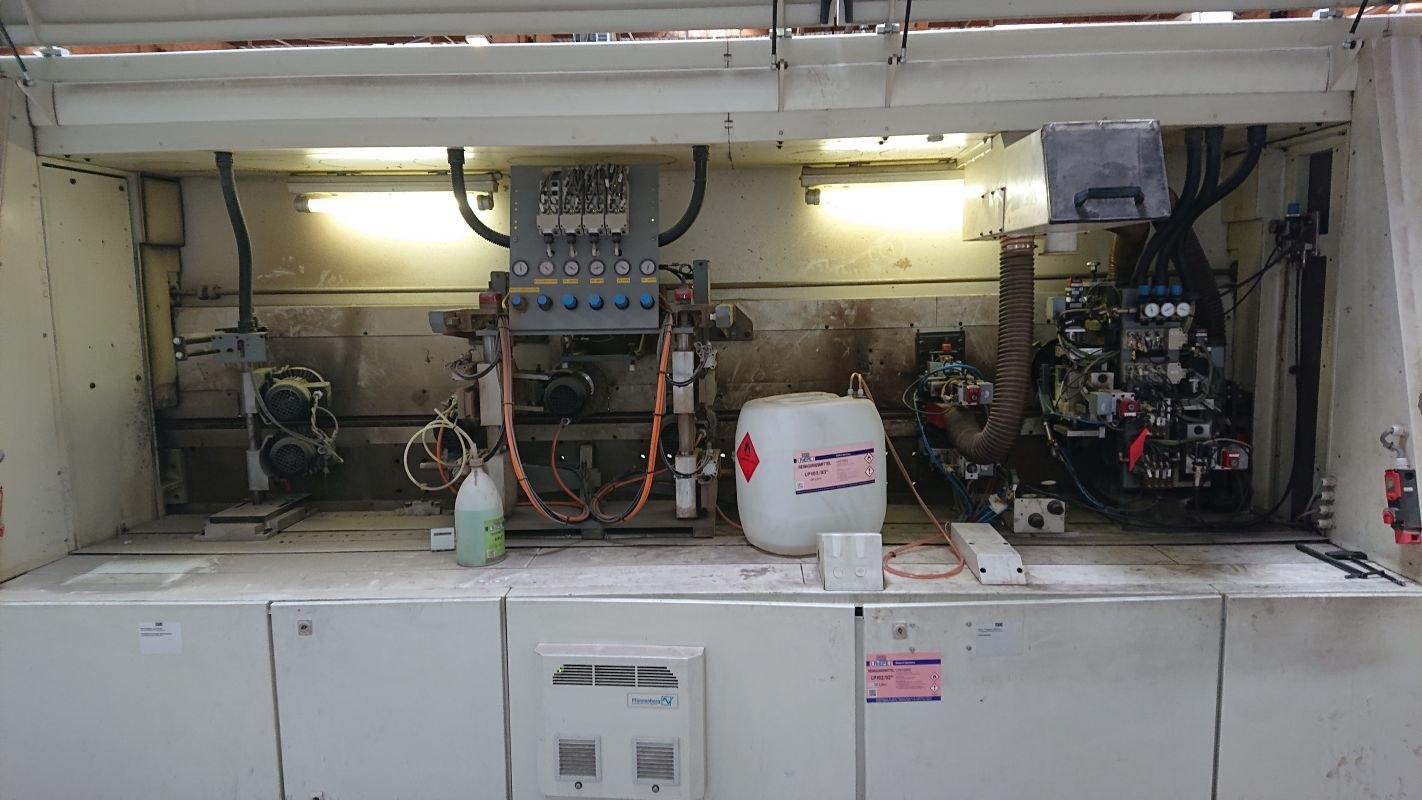

- Kappaggregat 08.42, für 2 Motoren am Oberdruck montiert

- Vor- und Fräsaggregat mit höhentastung
- mit 1 Motor 1000 W
- Mehrfach- Profil / Fasaggregat, mit 2 Motoren 1000 W

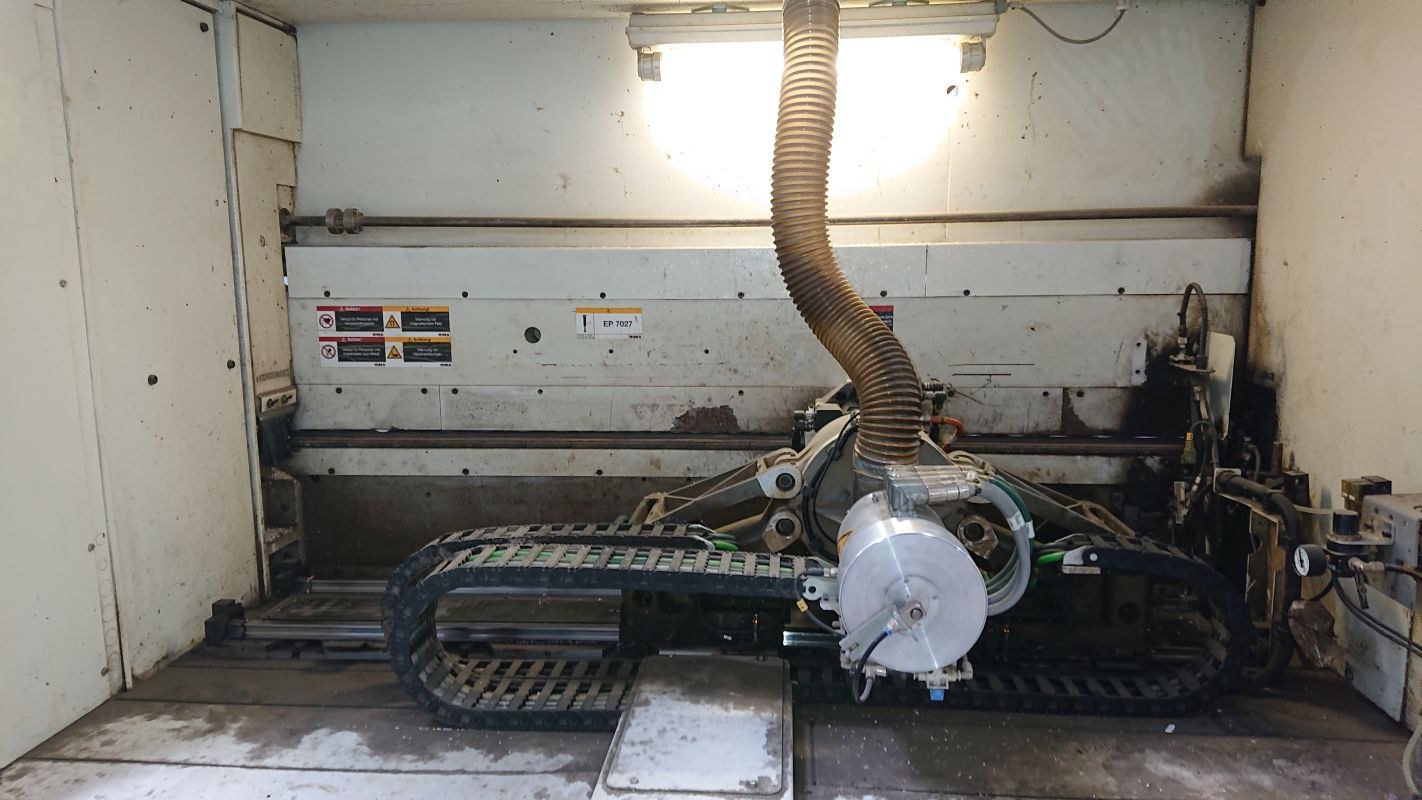

- Konturfräsaggregat KFA 30

- Mehrfach-Profilziehklingenaggregat

- Flachziehklinge 08.517

- Kopierschwabbelaggregat 08.604

- Schwabbelaggregat 08.617-2

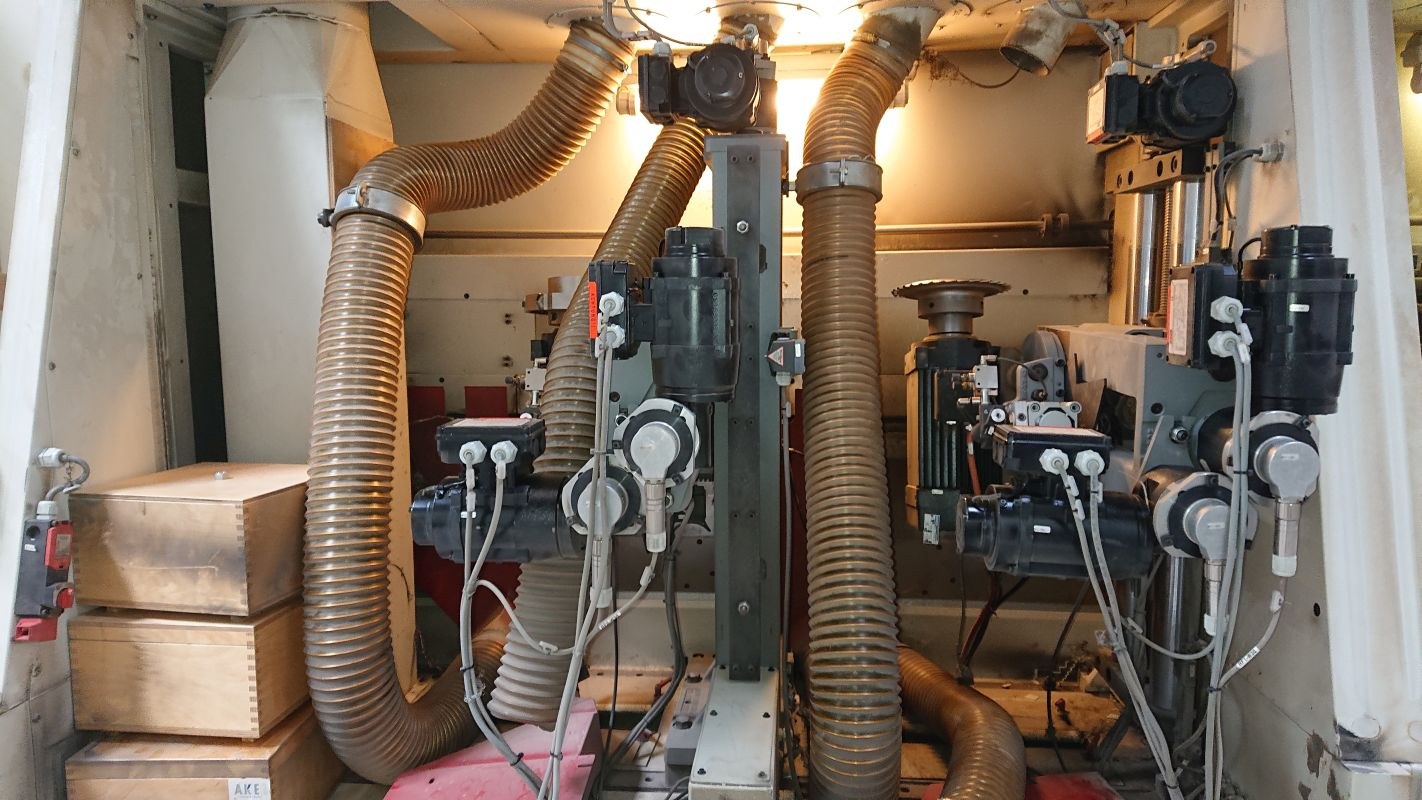

- Doppelfräsständer 75.184 1050 mm hoch beide Ständerseiten belegbar

- Fräs/ Profilfräs/ Nutaggregat 75.34 mit 1 Motor, ohne Werkzeug, 100 Hz, 6000 UpM

- Fräs / Profilfräs / Nutaggregat 75.34 mit 1 Motor, ohne Werkzeug, 100 Hz, 600UpM

- Motorwelle für den Einsatz des Hydro-Format-Werkzeugsystem

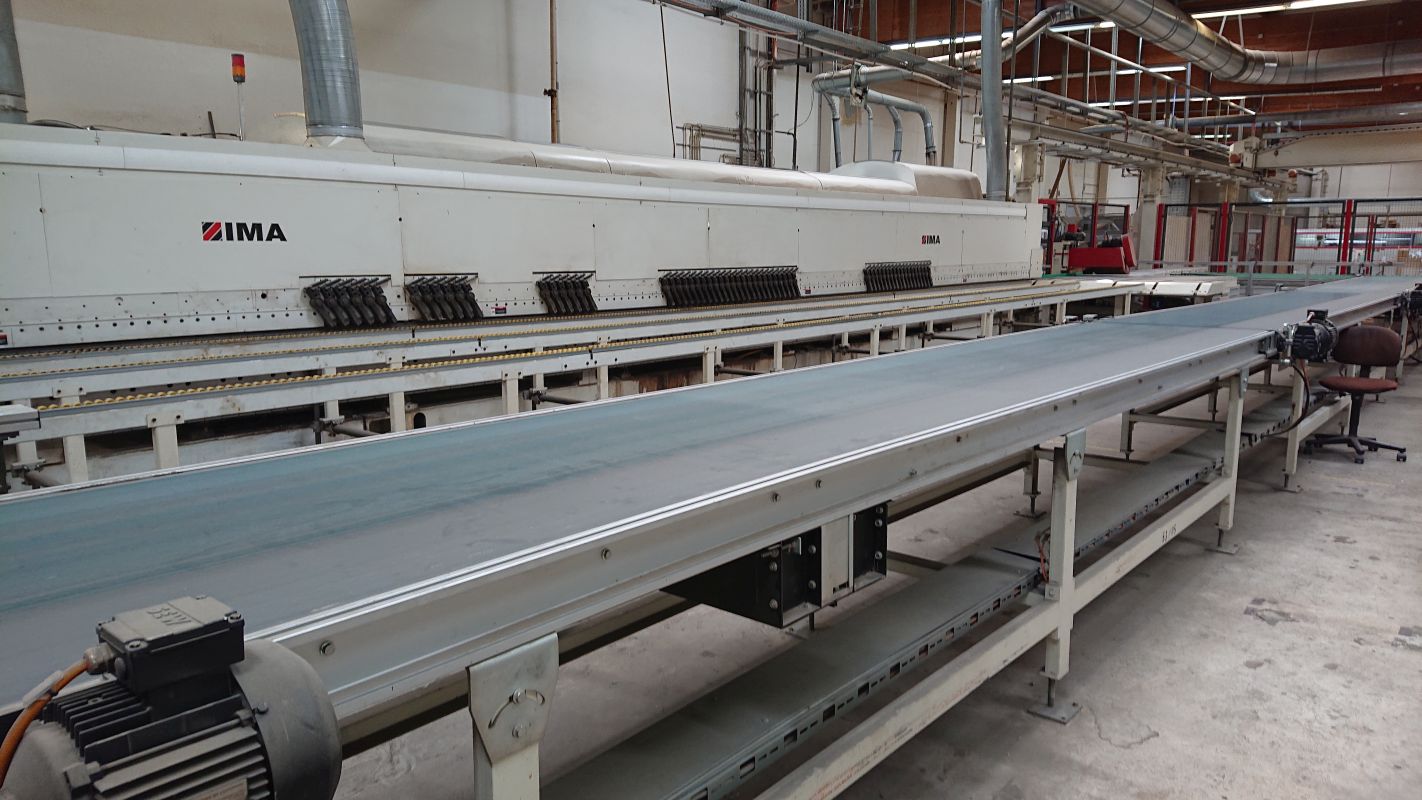

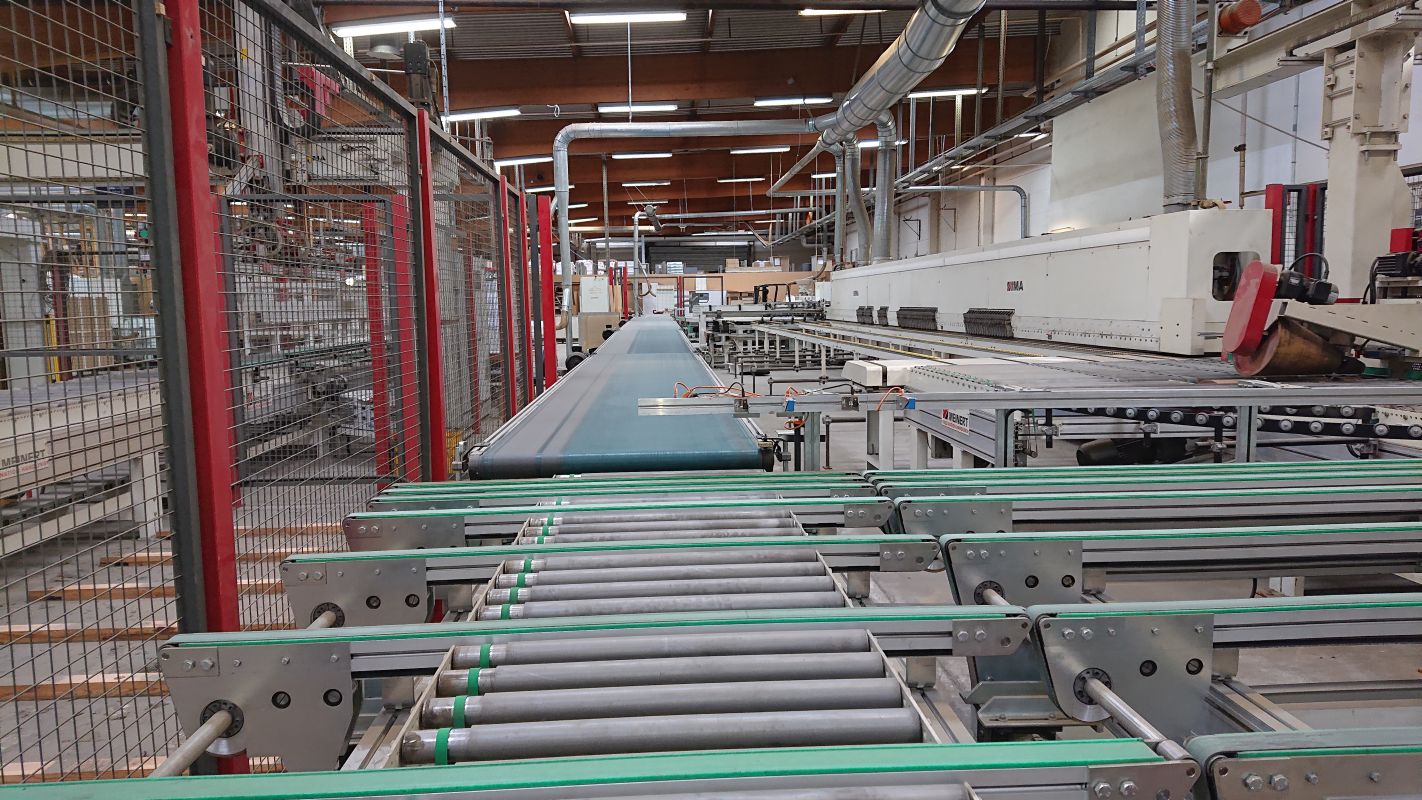

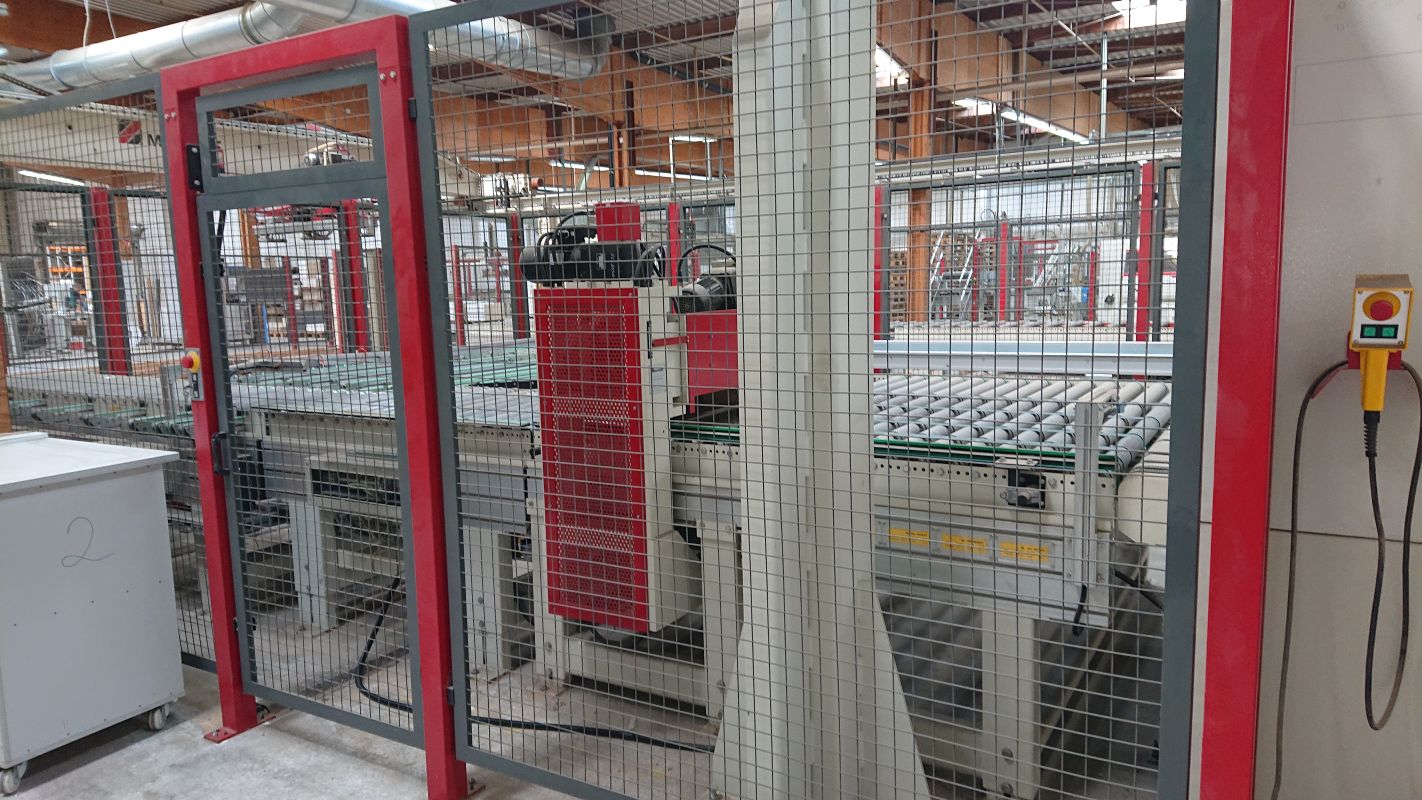

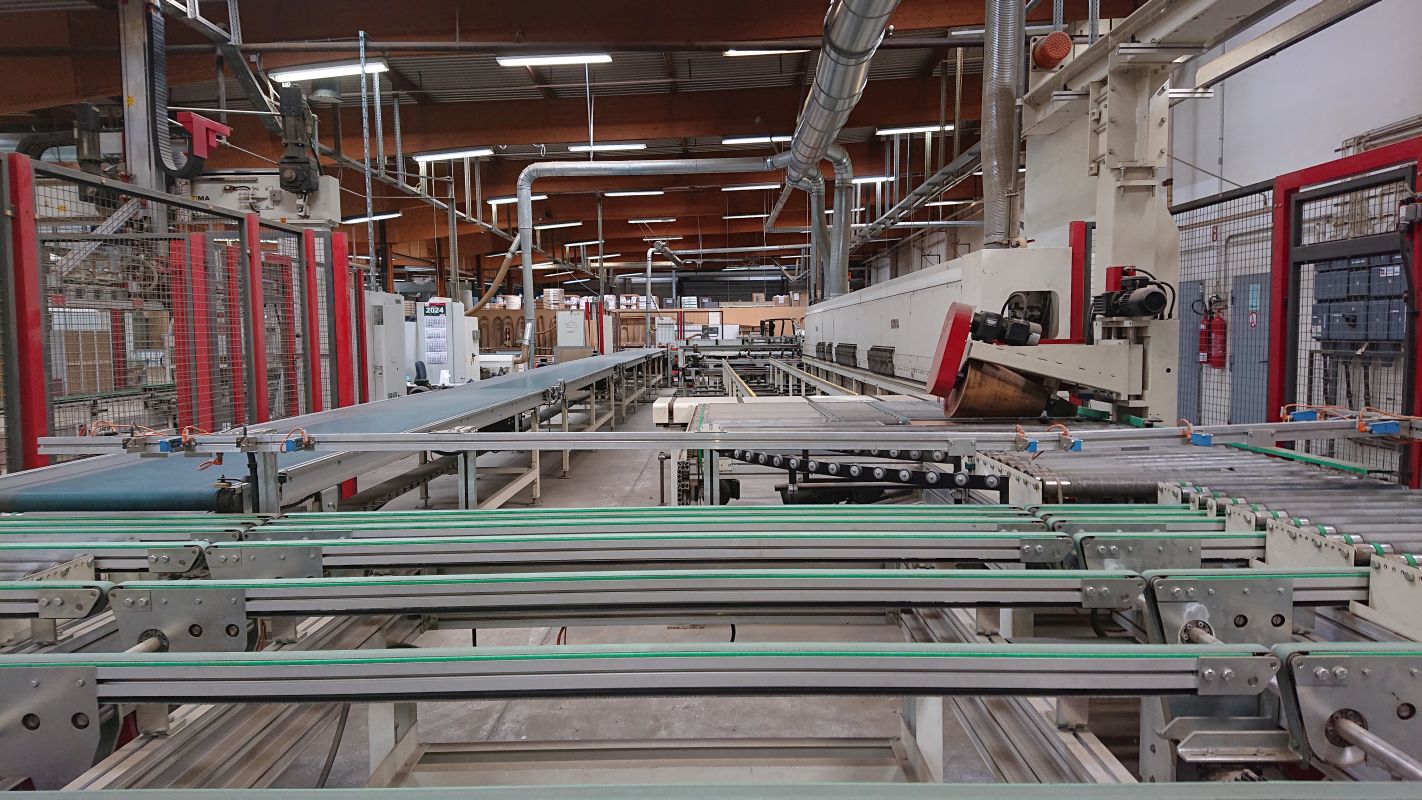

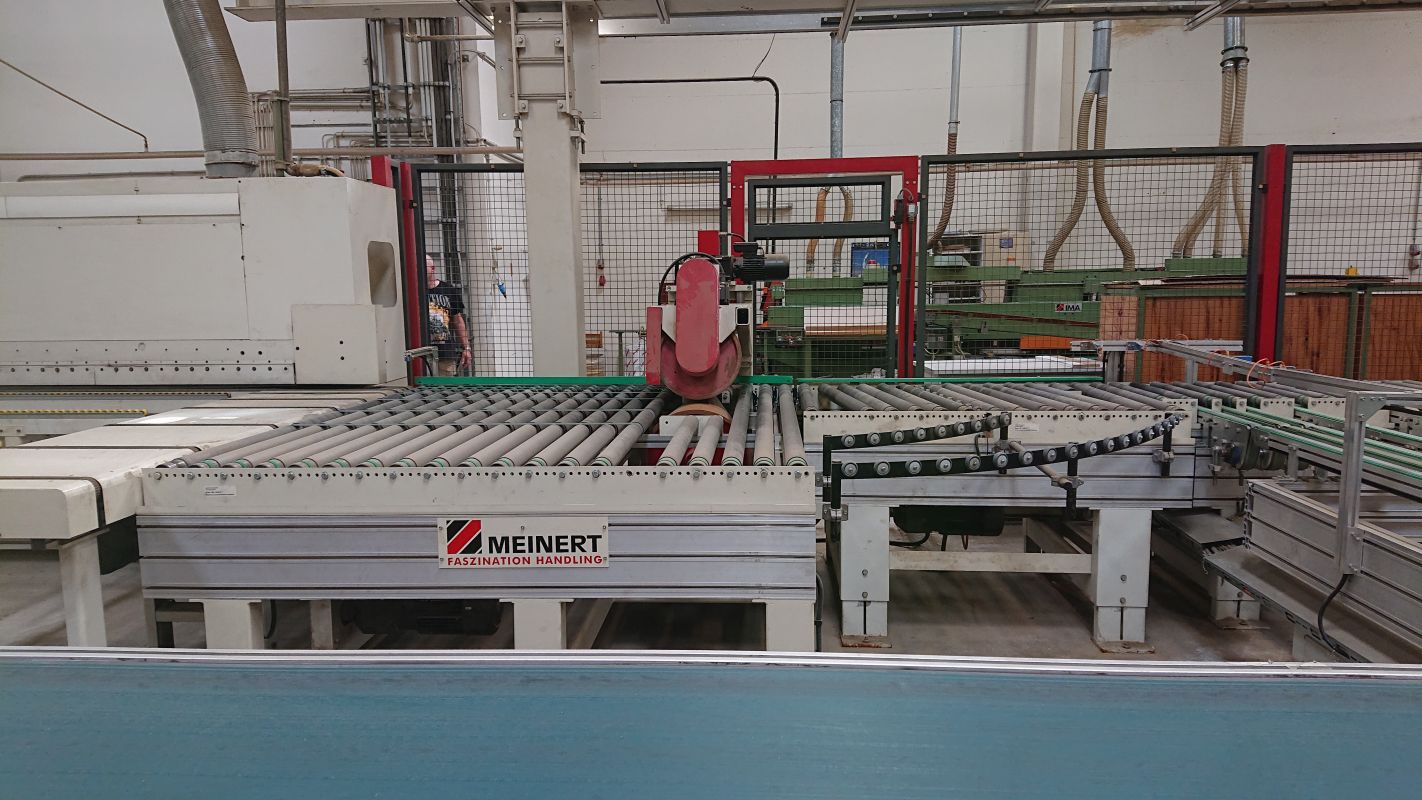

- Rückführung Fabrikat Meinert


Hinweis:
Die technischen Daten und Beschreibungen sind Abschrift der damaligen Auftragsbestätigung. Daten dienen zur Information und sind nicht verbindlich.
