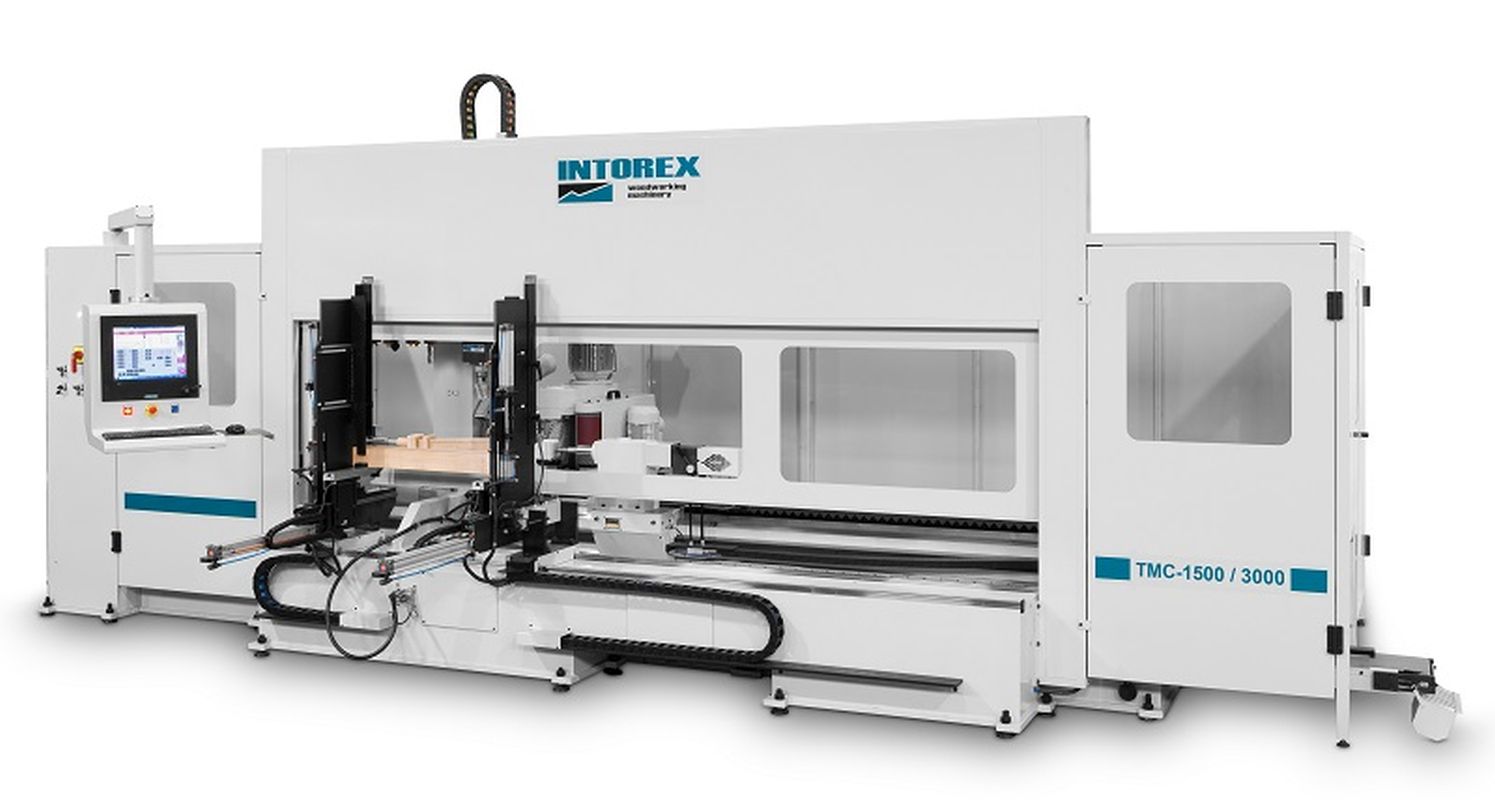

CNC Bearbeitungszentrum INTOREX TMC-1500

CNC Bearbeitungszentrum
Fabr. Intorex
Typ TMC-1500
Neumaschine

Bearbeitungszentrum TMC-1500 mit 5 interpolierten Achsen und insgesamt 10 installierten CNC-Achsen.

STANDARD-ZUBEHÖR ENTHALTEN:
Digitale Osai Open Steuerung 9-achsig mit EtherCAT Schnittstelle.

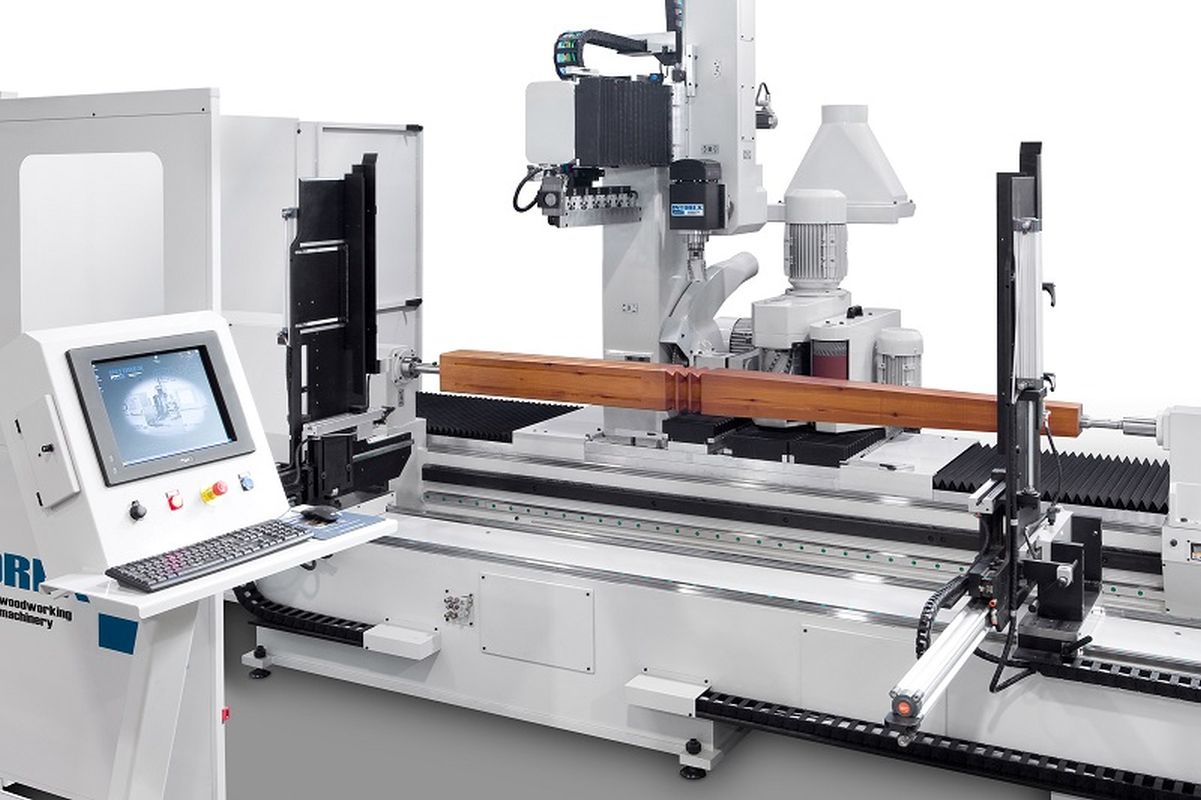

Industrie Panel PC 15,6„ IP65 Frontal:
- Lüfterlos
- Touch Screen 15.6“ Resistiv 1366x768
- Prozessor Intel Celeron J1900 Quad Core 2.0Ghz
- HD 60GB Solid State (SSD)
- 4GB RAM

Kommunikationsanschlüsse:
- 1 x USB Front + 3 x USB
- 2 x Ethernet
- 1 x RS-232/422/485
- 1 x VGA
- Audio
- Eingang / Ausgang
OS: Windows 10 IoT Enterprise - Eingebettet

Ein 5-Achsen SOLIDCAM 3D-Paket bestehend aus Solidworks (CAD) und SolidCAM (CAM). SolidWorks ermöglicht es,
auf sehr einfache und intuitive Weise jede Art von 3D-Modell zu entwerfen und eine Vielzahl von Formaten von CAD-Konstruktionen zu importieren.
SolidCAM ermöglicht die Bearbeitung komplexer 3D-Modelle in einer sehr genauen und effizienten Weise, mit Interpolation von 3, 4 und 5 Achsen.
Das SolidCAM 3D-Paket integriert seinen kundenspezifischen Postprozessor.

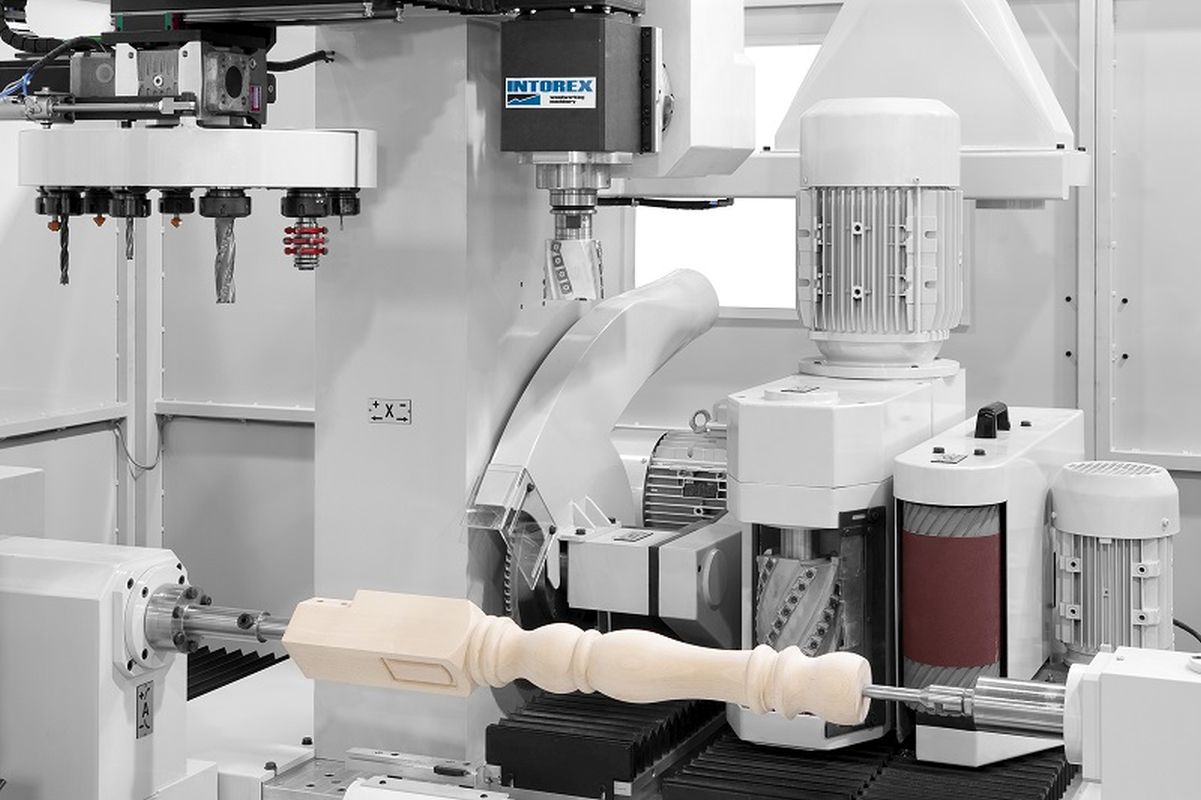

Elektrospindel (Achse B). Elektromotor mit 12 kW und einer Drehzahl von 0 bis 24000 U/min, die von der CNC gesteuert wird. Automatischer Werkzeugwechsel (HSK F63), wassergekühlt

Spindelstock (Achse A). Motor von 22'2 kW mit Interpolation und Positionierung bei 360º und kontinuierlicher Drehgeschwindigkeit von 0 bis 1500 U/min, gesteuert von der CNC
Dreh- oder Frässpindelstock mit Sägeblatt (Achse U), ausgestattet mit einem 11-kW-Motor und einer vom Umrichter gesteuerten Drehgeschwindigkeit von 2500 bis 4500 U/min (Sägeblatt nicht inbegriffen)

Schleifaggregat mit schmalem Band zum Schleifen von Drehteilen mit Motor von 0,55 kW und 3000 U/min (Achse P)
Frässpindelstock mit Formfräser (Achse V), ausgestattet mit einem Motor von 11 kW und einer Drehzahl von 1000 bis 5000 U/min, gesteuert durch einen Inverter (Formfräser nicht im Lieferumfang enthalten)
Schleifspindelstock (Achse W), ausgestattet mit einem Motor von 2'2 kW und einer Drehzahl von 3000 U/min

Trommelwerkzeugmagazin mit 10 Positionen (Achse Q). Es hat 6 Werkzeughalter mit Kegel HSK F 63 (Werkzeuge nicht inbegriffen)

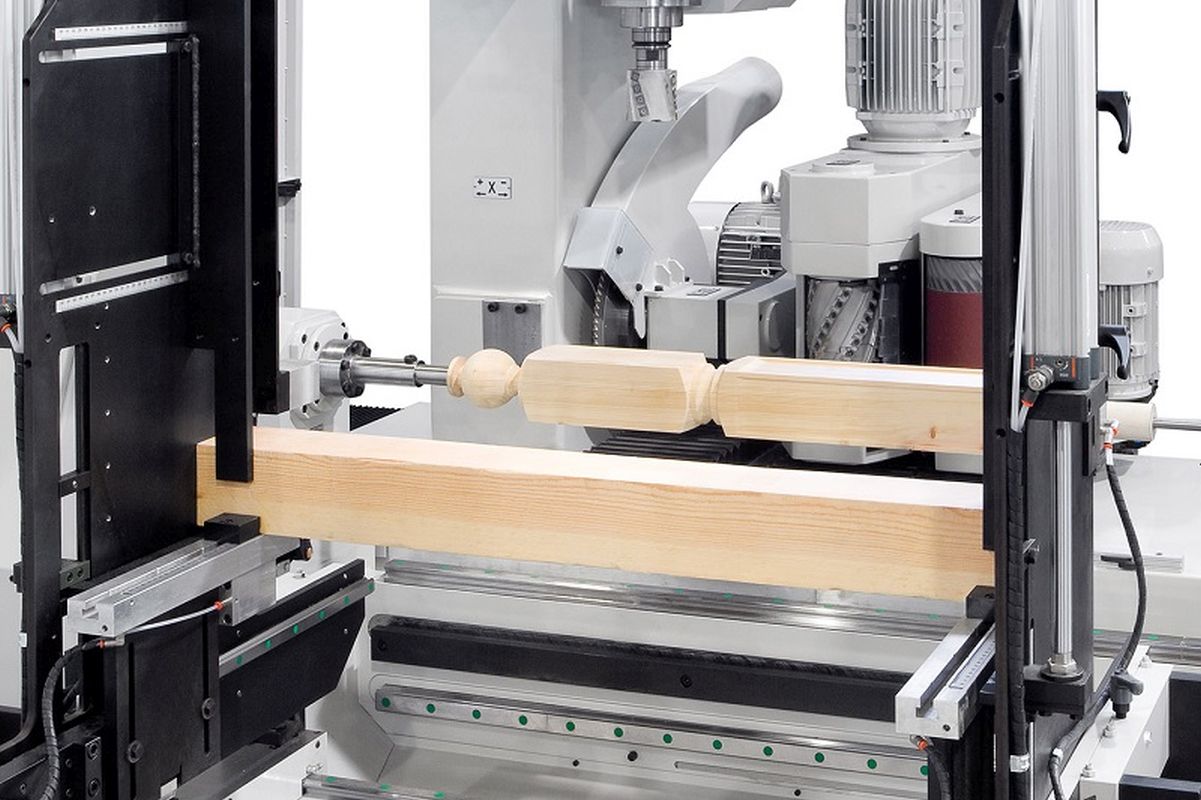

Automatische Zuführeinheit bis zu einer Größe von 150x150 und einer Länge von 3000 mm

Entladeeinheit und Entnahme der Teile über ein Förderband
Vollständig geschlossene Schutzvorrichtungen, bestehend aus einer vorderen pneumatischen Tür, die sich synchron zum Arbeitszyklus öffnet/schließt,
Rückwänden und festen Seiten. Die Schutzvorrichtungen entsprechen der EU-Norm.

Spindelstockhalterung für austauschbare Spitzen

Zylindrischer Spindelstock Durchmesser 30

Reitstock-Durchmesser 15

Schleifbänder Güteklasse 150, Abmessungen 170x1500

Wartungswerkzeug, Hydrauliköl und Gebrauchsanweisung
